专题：光照图的判读VIP免费

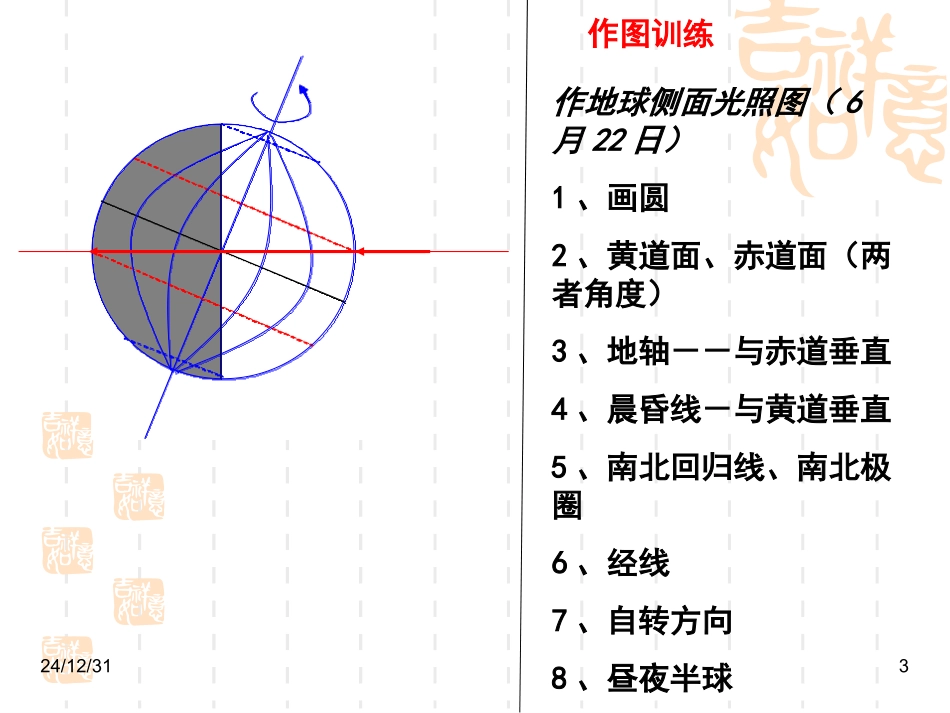

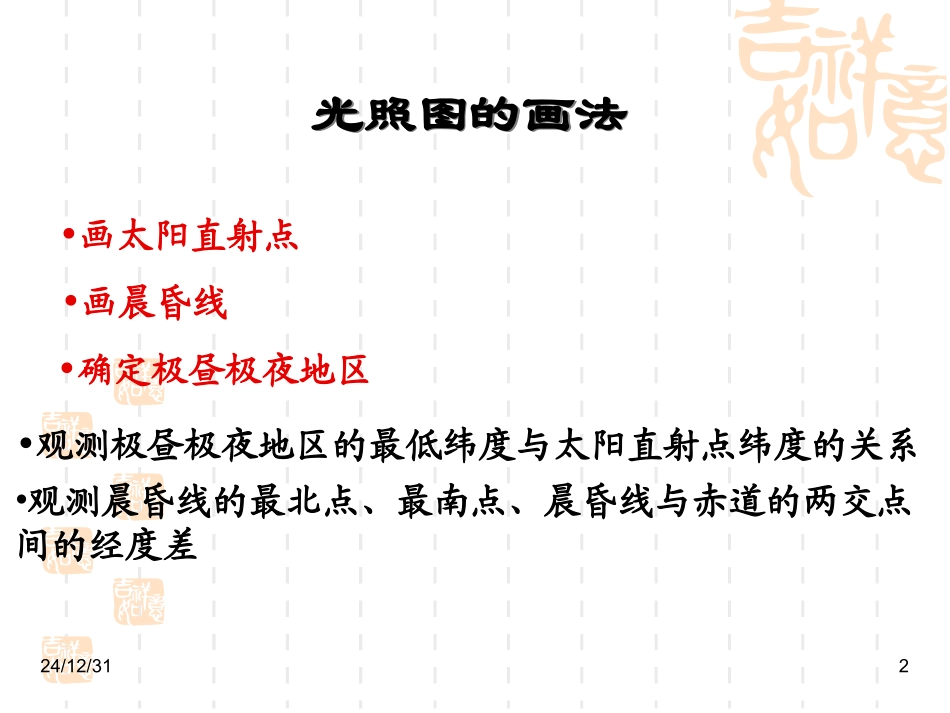

24/12/312光照图的画法光照图的画法•画太阳直射点•画晨昏线•确定极昼极夜地区•观测极昼极夜地区的最低纬度与太阳直射点纬度的关系•观测晨昏线的最北点、最南点、晨昏线与赤道的两交点间的经度差24/12/313作地球侧面光照图（6月22日）1、画圆2、黄道面、赤道面（两者角度）3、地轴－－与赤道垂直4、晨昏线－与黄道垂直5、南北回归线、南北极圈6、经线7、自转方向8、昼夜半球作图训练24/12/314一般北极在上，南极在下，赤道为一直线，居中，晨昏线所在平面与太阳光线垂直，并平分赤道。二分日时，晨昏线起止于南北两极点；二至日时，晨昏线起止于南北两极圈相切的两切点，除二分日，晨昏线与极地的某两纬线圈(纬度度数相同)相切。1.地球侧视图考点1光照图的类型24/12/315以上三图在纵切面上昼夜平分，下列三图在纵切面上昼夜不等分24/12/31624/12/317中心为极点，外圆为赤道，分北极图和南极图。二分日时，晨昏线为直线，与太阳光线垂直，且通过南、北两极点；二至日时，晨昏线为弧线，与南、北极圈相切。2.极地俯视图24/12/318观测点既不在赤道上空，也不在极点上空，观测到的情况即为斜侧(俯)视图，视点位于赤道与极点之间，立体感比较强。纬线有些是圆圈，有些是圆弧，而经线多是不完整的，由极点向周围延伸。3.斜侧(俯)视图24/12/31924/12/3110矩形投影图(图柱投影图)是将南北极点、南北极圈、南北回归线放大到和赤道一样长，它与实际图相比有很大的变形，离赤道越远，变形越大。判读此类图的关键是晨昏线、极昼、极夜和赤道上的日出(6点)、日落(18点)时间等。4.矩形投影图24/12/311124/12/311224/12/3113此类图仅截取了地球的一部分，有的表现为矩形，有的表现为扇形，有的表现为半圆，还有的表现为局部图再组合，对空间想象能力的要求较高。解题时把图形补充完整，可降低解题难度。5.局部图24/12/311424/12/3115图甲是将同一时刻，不同位置观测到的侧视图整合在一幅图上，图乙是将同一时刻，不同位置观测到的极地俯视图整合在一幅图上。6.组合图24/12/3116解题时，可将组合图转绘为常见图，如图甲是在地球前后两个位置观测的日照图，将图整合可得下图丙；将图乙中的两个俯视图的赤道拉直可得下图丁。图图转化，能为解题提供不少方便。24/12/3117解题时，可将组合图转绘为常见图，如图甲是在地球前后两个位置观测的日照图，将图整合可得下图丙；将图乙中的两个俯视图的赤道拉直可得下图丁。图图转化，能为解题提供不少方便。24/12/3118纵观历年高考试题，地球光照图类题目只要一出现,所占的比重一般较大，且地球光照图具有图示新颖、构思巧妙、联系广泛的特点。此类题目的解答需要学生具备推理能力、综合运用能力、空间想象能力及计算能力等。在高考复习过程中，要想掌握好地球光照图，重在勤于总结整理，把握基本知识规律。考点2光照图判读及其应用24/12/3119A.侧视图，通常是上北下南(特例除外)；B.从自转方向上看，从北极上空看为逆时针自转，从南极上空看为顺时针自转；C.从经度数排列上看，自转方向与东经度数由小到大的排列方向相同。1.确定南、北半球或南、北极。24/12/31202.确定晨昏线顺着地球自转的方向：由夜半球进入昼半球所在的晨昏线部分---晨线；由昼半球进入夜半球所在的晨昏线部分---昏线。a.晨昏线平分地球，是过球心的大圆；b.晨昏线平面与太阳光垂直，且晨昏线上的太阳高度为0O；c.晨昏线永远平分赤道；d.晨昏线只有在春秋分日时才跟经线圈重合；e.晨昏线在二至时跟极圈相切；f.晨昏线自东向西移动15O/小时，跟地球自转方向相反；g.晨昏线总是在极圈内摆动，摆动的角度是与地轴的夹角为0O—23O26/之间。晨昏线特点24/12/3121由于黄赤交角的存在，太阳直射点一年中在南北回归线间来回移动。由于地球的自转，在一天之中，太阳依次直射南北回归线及其之间的某条纬线上的所有点,但在某个时刻，则只直射其中一点。3.确定太阳直射点的地理坐标直射点纬度数与出现极昼范围的最低纬度数互余，或等于晨昏线与经线的夹角；经度数为将昼半球平分的经线度数。其地方时为12:00。24/12/3122a.地方时为12时的经线；b.平分昼半球的经线；c.根据已知某经线的时间来计算...
