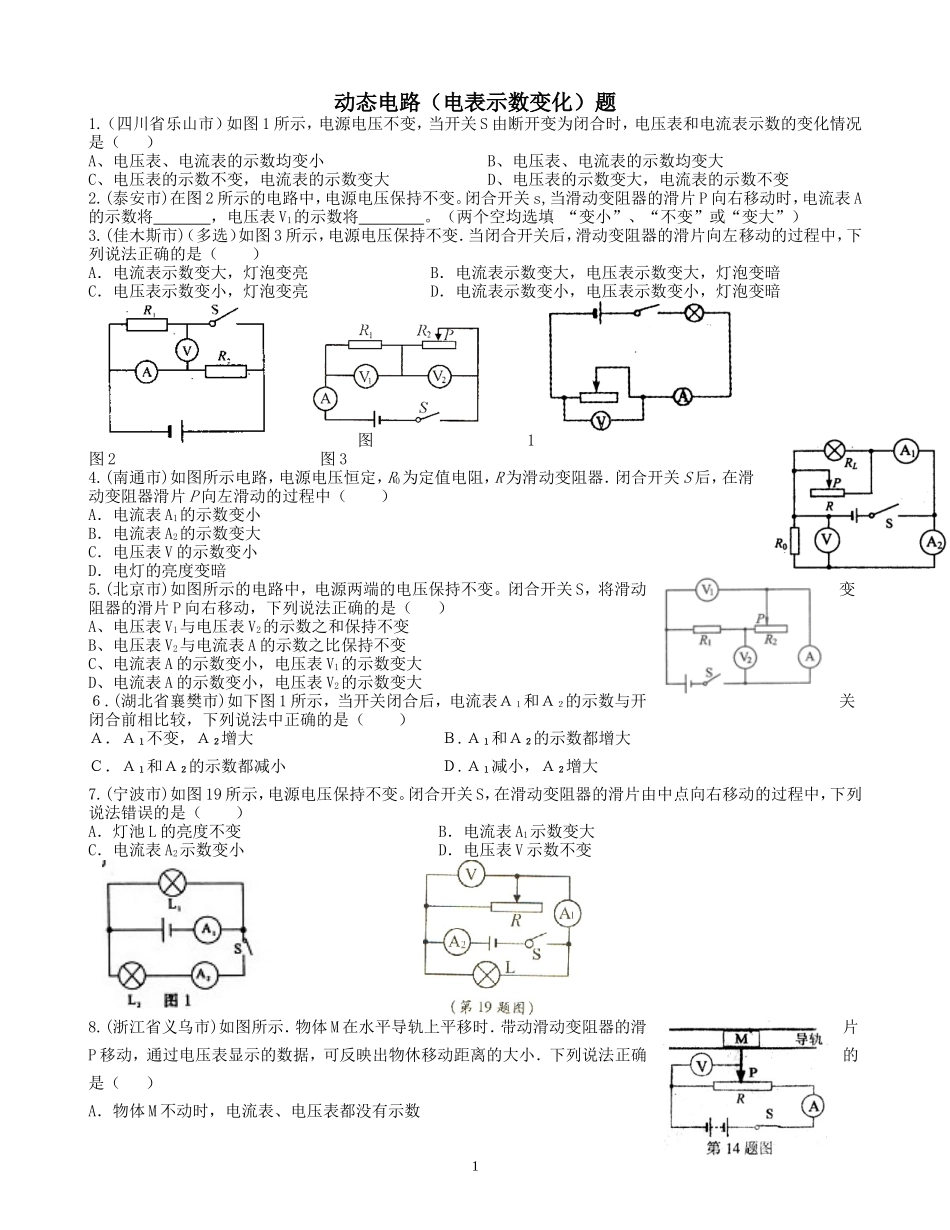

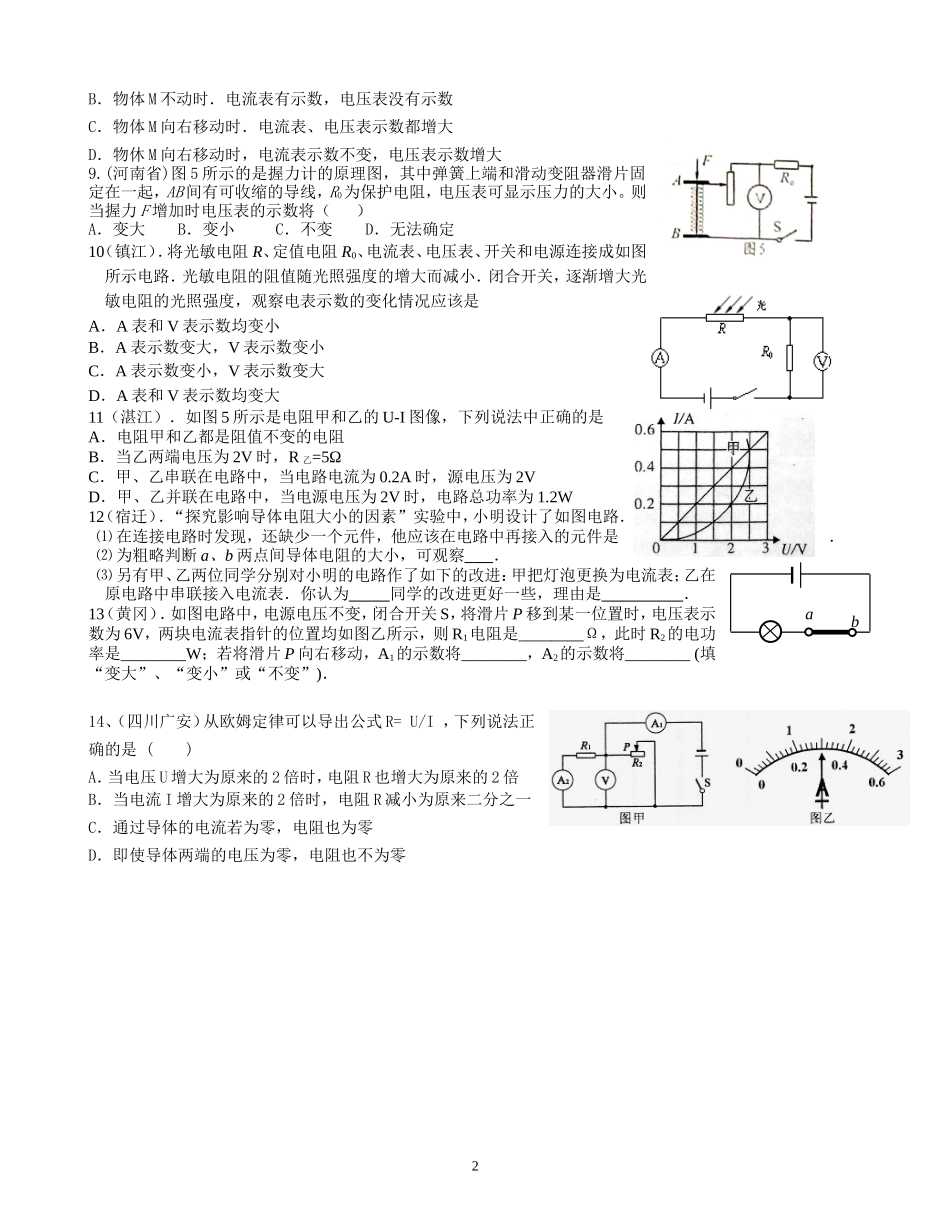

动态电路（电表示数变化）题1.（四川省乐山市）如图1所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是（）A、电压表、电流表的示数均变小B、电压表、电流表的示数均变大C、电压表的示数不变，电流表的示数变大D、电压表的示数变大，电流表的示数不变2.(泰安市)在图2所示的电路中，电源电压保持不变。闭合开关s,当滑动变阻器的滑片P向右移动时，电流表A的示数将，电压表V1的示数将。（两个空均选填“变小”、“不变”或“变大”）3.(佳木斯市)（多选）如图3所示，电源电压保持不变．当闭合开关后，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A．电流表示数变大，灯泡变亮B．电流表示数变大，电压表示数变大，灯泡变暗C．电压表示数变小，灯泡变亮D．电流表示数变小，电压表示数变小，灯泡变暗图1图2图34.(南通市)如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向左滑动的过程中（）A．电流表A1的示数变小B．电流表A2的示数变大C．电压表V的示数变小D．电灯的亮度变暗5.(北京市)如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A、电压表V1与电压表V2的示数之和保持不变B、电压表V2与电流表A的示数之比保持不变C、电流表A的示数变小，电压表V1的示数变大D、电流表A的示数变小，电压表V2的示数变大６.(湖北省襄樊市)如下图1所示，当开关闭合后，电流表Ａ１和Ａ２的示数与开关闭合前相比较，下列说法中正确的是（）Ａ．Ａ１不变，Ａ２增大Ｂ.Ａ１和Ａ２的示数都增大Ｃ．Ａ１和Ａ２的示数都减小Ｄ.Ａ１减小，Ａ２增大7.(宁波市)如图19所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）A．灯池L的亮度不变B．电流表A1示数变大C．电流表A2示数变小D．电压表V示数不变8.(浙江省义乌市)如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（）A．物体M不动时，电流表、电压表都没有示数1B．物体M不动时．电流表有示数，电压表没有示数C．物体M向右移动时．电流表、电压表示数都增大D．物休M向右移动时，电流表示数不变，电压表示数增大9.(河南省)图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将（）A．变大B．变小C．不变D．无法确定10（镇江）．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大11（湛江）．如图5所示是电阻甲和乙的U-I图像，下列说法中正确的是A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W12（宿迁）．“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．⑴在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是．⑵为粗略判断a、b两点间导体电阻的大小，可观察．⑶另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为同学的改进更好一些，理由是．13（黄冈）．如图电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是________Ω，此时R2的电功率是________W；若将滑片P向右移动，A1的示数将________，A2的示数将________(填“变大”、“变小”或“不变”)．14、（四川广安）从欧姆定律可以导出公式R=U/I，下列说法正确的是()A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍[来源:中国教育出版网zzstep.com]B．当电流I增大...
