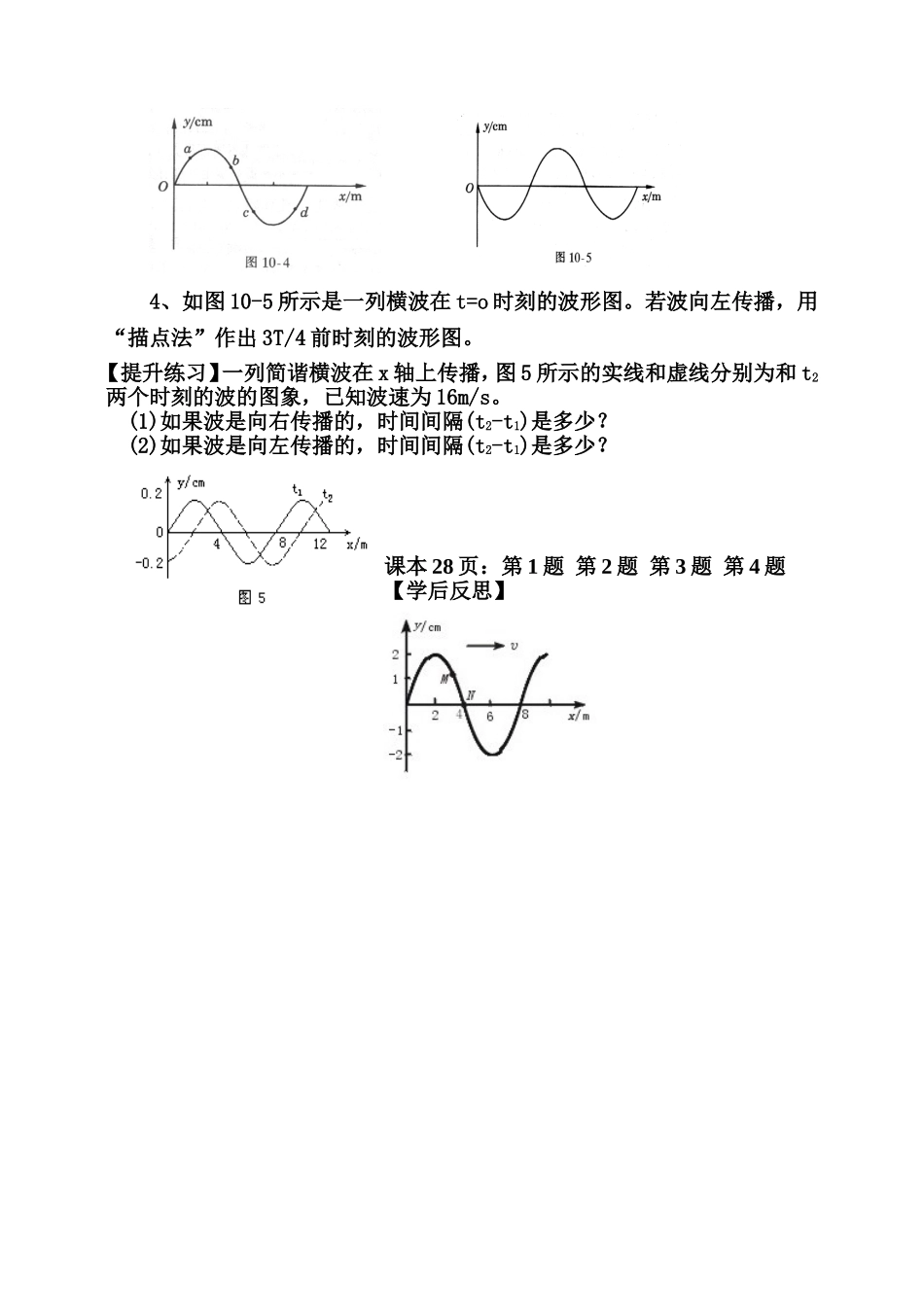

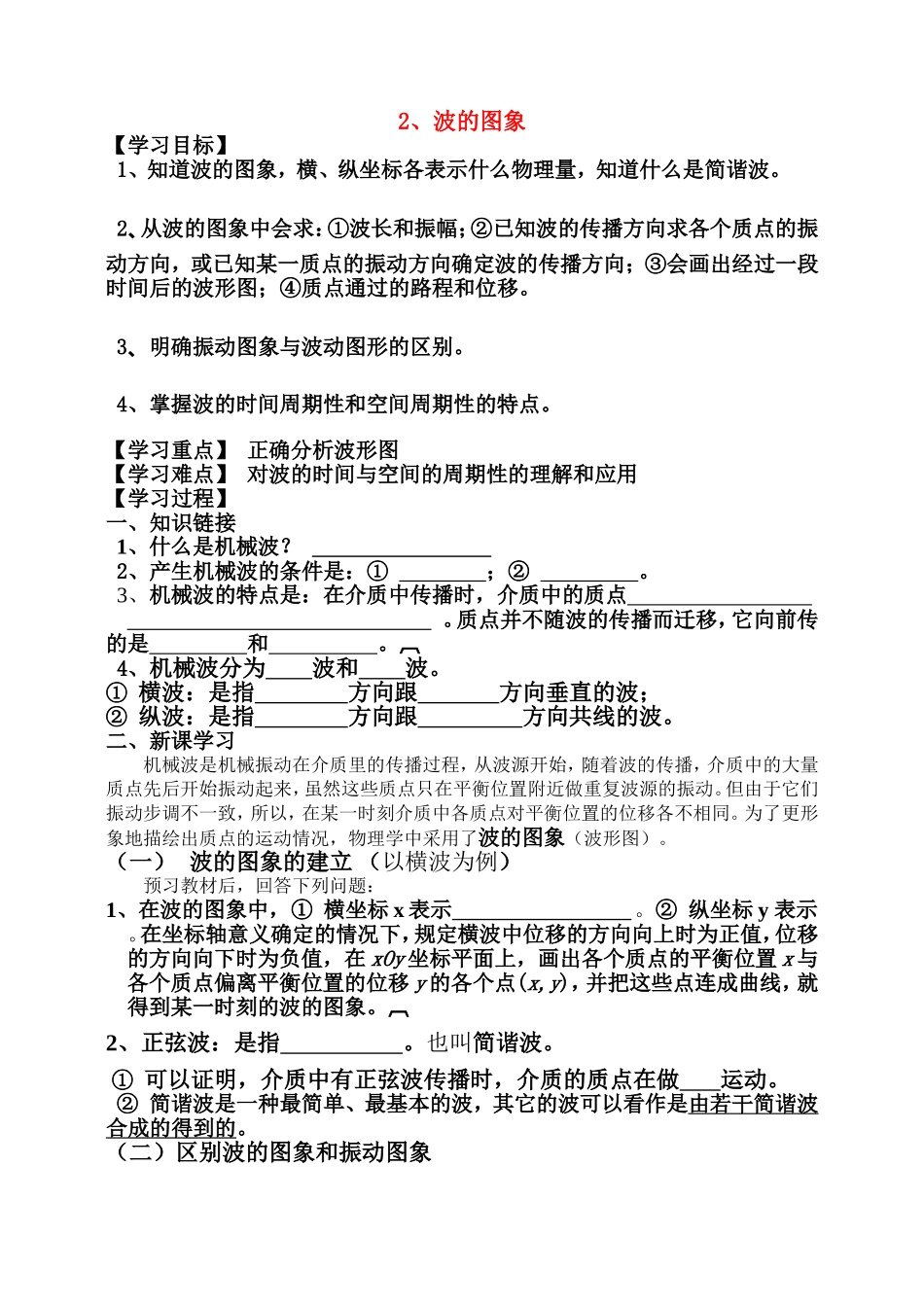

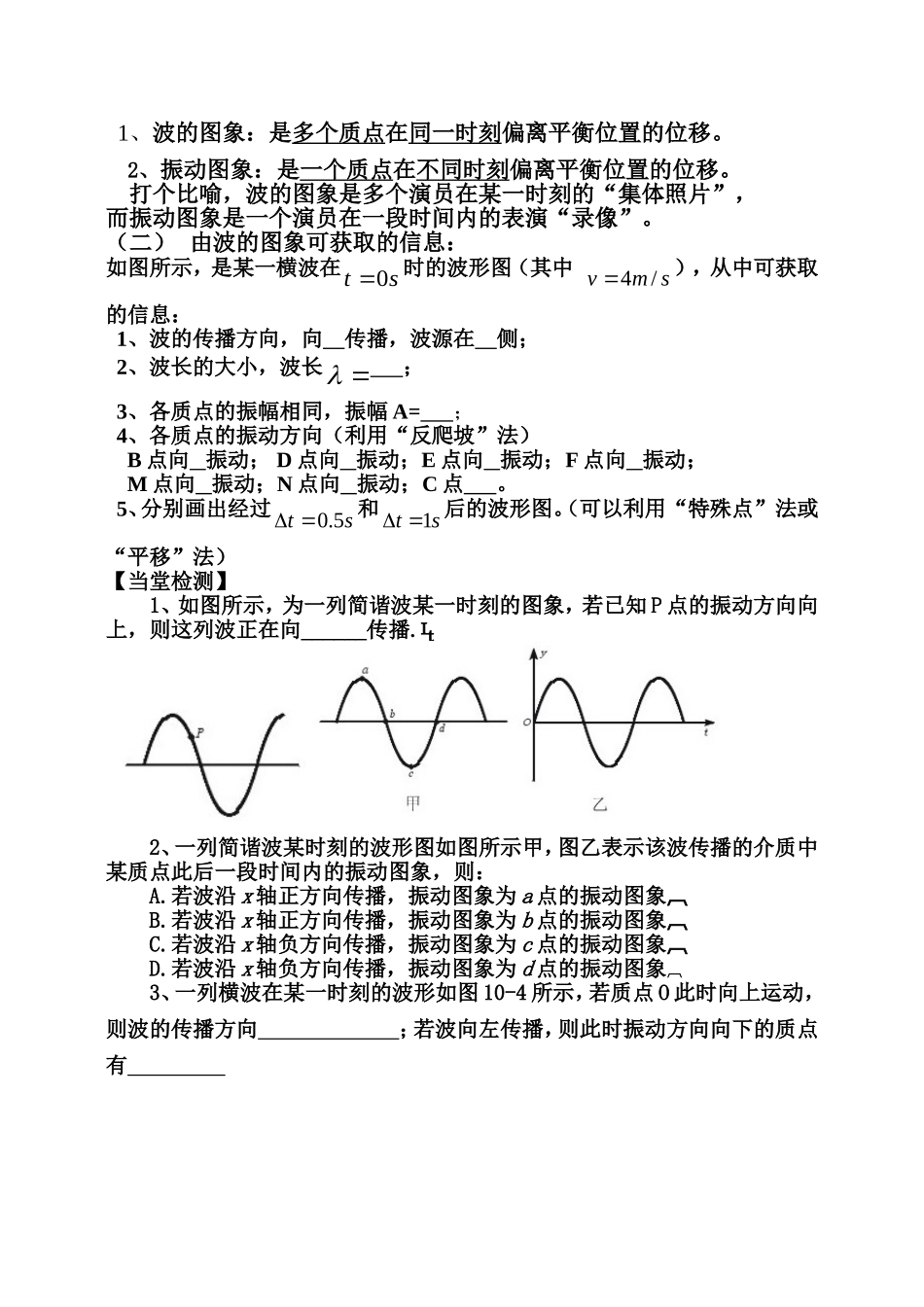

2、波的图象【学习目标】1、知道波的图象，横、纵坐标各表示什么物理量，知道什么是简谐波。2、从波的图象中会求：①波长和振幅；②已知波的传播方向求各个质点的振动方向，或已知某一质点的振动方向确定波的传播方向；③会画出经过一段时间后的波形图；④质点通过的路程和位移。3、明确振动图象与波动图形的区别。4、掌握波的时间周期性和空间周期性的特点。【学习重点】正确分析波形图【学习难点】对波的时间与空间的周期性的理解和应用【学习过程】一、知识链接1、什么是机械波？2、产生机械波的条件是：①；②。3、机械波的特点是：在介质中传播时，介质中的质点。质点并不随波的传播而迁移，它向前传的是和。4、机械波分为波和波。①横波：是指方向跟方向垂直的波；②纵波：是指方向跟方向共线的波。二、新课学习机械波是机械振动在介质里的传播过程，从波源开始，随着波的传播，介质中的大量质点先后开始振动起来，虽然这些质点只在平衡位置附近做重复波源的振动。但由于它们振动步调不一致，所以，在某一时刻介质中各质点对平衡位置的位移各不相同。为了更形象地描绘出质点的运动情况，物理学中采用了波的图象（波形图）。（一）波的图象的建立（以横波为例）预习教材后，回答下列问题：1、在波的图象中，①横坐标x表示。②纵坐标y表示。在坐标轴意义确定的情况下，规定横波中位移的方向向上时为正值，位移的方向向下时为负值，在xOy坐标平面上，画出各个质点的平衡位置x与各个质点偏离平衡位置的位移y的各个点(x,y)，并把这些点连成曲线，就得到某一时刻的波的图象。2、正弦波：是指。也叫简谐波。①可以证明，介质中有正弦波传播时，介质的质点在做运动。②简谐波是一种最简单、最基本的波，其它的波可以看作是由若干简谐波合成的得到的。（二）区别波的图象和振动图象1、波的图象：是多个质点在同一时刻偏离平衡位置的位移。2、振动图象：是一个质点在不同时刻偏离平衡位置的位移。打个比喻，波的图象是多个演员在某一时刻的“集体照片”，而振动图象是一个演员在一段时间内的表演“录像”。（二）由波的图象可获取的信息：如图所示，是某一横波在st0时的波形图（其中smv/4），从中可获取的信息：1、波的传播方向，向传播，波源在侧；2、波长的大小，波长；3、各质点的振幅相同，振幅A=；4、各质点的振动方向（利用“反爬坡”法）B点向振动；D点向振动；E点向振动；F点向振动；M点向振动；N点向振动；C点。5、分别画出经过st5.0和st1后的波形图。（可以利用“特殊点”法或“平移”法）【当堂检测】1、如图所示，为一列简谐波某一时刻的图象，若已知P点的振动方向向上，则这列波正在向______传播.2、一列简谐波某时刻的波形图如图所示甲，图乙表示该波传播的介质中某质点此后一段时间内的振动图象，则：A.若波沿x轴正方向传播，振动图象为a点的振动图象B.若波沿x轴正方向传播，振动图象为b点的振动图象C.若波沿x轴负方向传播，振动图象为c点的振动图象D.若波沿x轴负方向传播，振动图象为d点的振动图象3、一列横波在某一时刻的波形如图10-4所示，若质点O此时向上运动，则波的传播方向；若波向左传播，则此时振动方向向下的质点有4、如图10-5所示是一列横波在t=o时刻的波形图。若波向左传播，用“描点法”作出3T/4前时刻的波形图。【提升练习】一列简谐横波在x轴上传播，图5所示的实线和虚线分别为和t2两个时刻的波的图象，已知波速为16m/s。(1)如果波是向右传播的，时间间隔(t2-t1)是多少？(2)如果波是向左传播的，时间间隔(t2-t1)是多少？课本28页：第1题第2题第3题第4题【学后反思】
