动态电路的分析VIP专享VIP免费

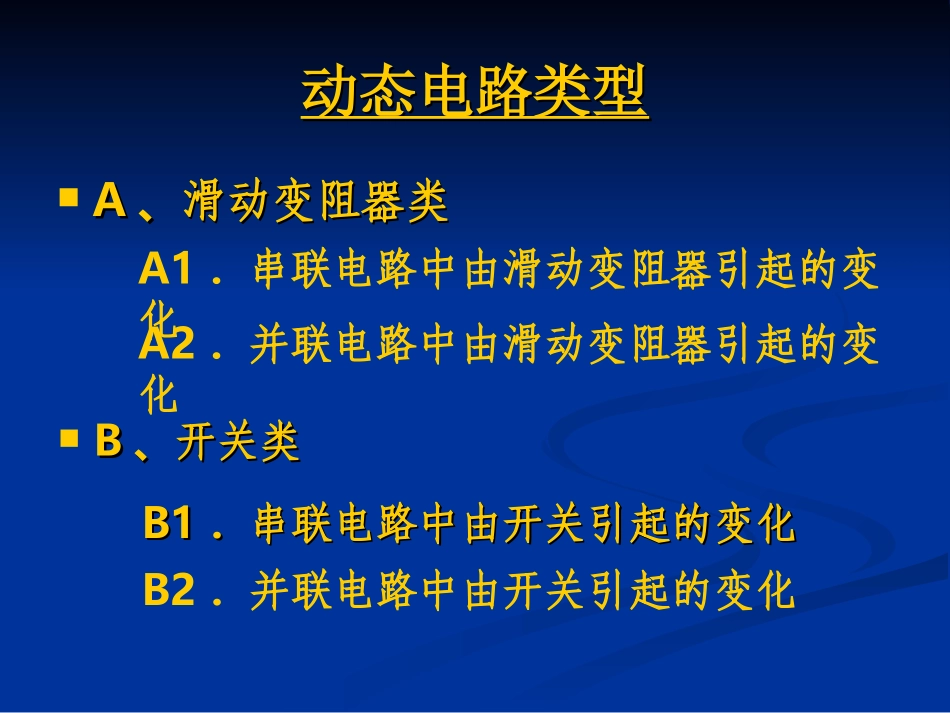

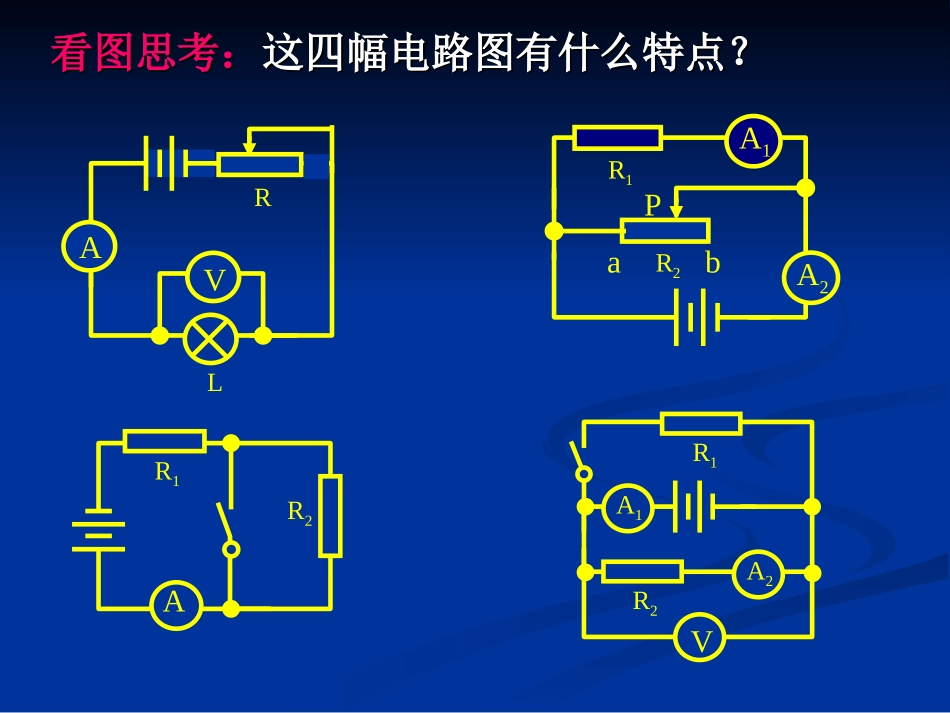

动态电路分析动态电路分析欧姆定律习题课之欧姆定律习题课之R2A2A1R1VR1R2AR2A2A1PabR1LARV看图思考：看图思考：这四幅电路图有什么特点？这四幅电路图有什么特点？动态电路类型动态电路类型AA、、滑动变阻器类滑动变阻器类BB、、开关类开关类A1．串联电路中由滑动变阻器引起的变化A2．并联电路中由滑动变阻器引起的变化B1B1．．串联电路中由开关引起的变化串联电路中由开关引起的变化B2．并联电路中由开关引起的变化[例1]如图，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。为了分析简洁，约定符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。P左移→R2↓→R总↓→I↑→A表↑R1不变→IR1↑→U1↑→V表↑。判断V表的变化还可以根据串分压原理来分析：P左移→R2↓→U2↓→U1↑→V表↑。A1．串联电路中由滑动变阻器引起的变化分析步骤分析步骤识别电路识别电路,,确定电路类型确定电路类型判断电流表电压表测定位置判断电流表电压表测定位置动态分析动态分析[[例例2]2]如图，当滑片如图，当滑片PP向左移动时，向左移动时，AA表和表和VV表将如何变化。表将如何变化。分析过程：分析过程：１、确定电路的类型。１、确定电路的类型。２、２、AVAV表的测量位置。表的测量位置。３、动态分析：P左滑→V表测量电阻↓→V表↓。[[变式训练变式训练1]1]如图，当滑片如图，当滑片PP向左移动时，向左移动时，AA表和表和VV表将如何变化表将如何变化。。分析过程：分析过程：１、确定电路的类型。１、确定电路的类型。２、２、AVAV表的测量位置。表的测量位置。３、动态分析：P左滑→R2↓→R总↓→A表↑→V表↓。[[变式训练变式训练2]2]在如图所示电路中，当闭合开关后，滑动变阻器的滑在如图所示电路中，当闭合开关后，滑动变阻器的滑动片动片PP向右移动时（）向右移动时（）(A)(A)安培表示数变大，灯变暗。安培表示数变大，灯变暗。(B)(B)安培表示数变小，灯变亮。安培表示数变小，灯变亮。(C)(C)伏特表示数不变，灯变亮。伏特表示数不变，灯变亮。(D)(D)伏特表示数不变，灯变暗。伏特表示数不变，灯变暗。分析过程：分析过程：１、确定电路的类型。１、确定电路的类型。２、２、AVAV表的测量位置。表的测量位置。３、动态分析：P右滑→R↑→R总↑→A表↓→灯变暗。DD[[变式训练变式训练3]3]在如图所示电路中，当闭合开关后，滑动在如图所示电路中，当闭合开关后，滑动变阻器的滑动片变阻器的滑动片PP向右移动时（）向右移动时（）(A)(A)伏特表示数变大，灯变暗。伏特表示数变大，灯变暗。(B)(B)伏特表示数变小，灯变亮。伏特表示数变小，灯变亮。(C)(C)安培表示数变小，灯变亮。安培表示数变小，灯变亮。(D)(D)安培表示数不变，灯变暗。安培表示数不变，灯变暗。分析过程：分析过程：１、确定电路的类型。１、确定电路的类型。２、２、AVAV表的测量位置。表的测量位置。３、动态分析：P右滑→R↑→R总↑→A表↓→灯变暗→V表↑。AA[[例例3]3]如图，当滑片如图，当滑片PP向右移动向右移动时，时，AA11表、表、AA22表和表和VV表将如何表将如何变化？变化？A2．并联电路中由滑动变阻器引起的变化分析过程：分析过程：１、确定电路的类型。１、确定电路的类型。２、２、AVAV表的测量位置。表的测量位置。３、动态分析：P右滑→R2↑→R总↑→A2表↓A1表不变V表不变。[[变式训练变式训练4]4]如图，当滑片如图，当滑片PP向右移动时，向右移动时，AA11表、表、AA22表和表和VV表将如何变化？表将如何变化？分析过程：分析过程：１、确定电路的类型。１、确定电路的类型。２、２、AVAV表的测量位置。表的测量位置。３、动态分析：P右滑→R2↑→R总↑→A2表↓A1表↓V表不变。解题小技巧：分电阻变大，等效电阻也变大串联电路、并联电路同时适用[例4]在如图所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。B1B1．．串联电路中由开关引起的变化串联电路中由开关引起的变化变大变大[[变式训练变式训练5]5]在如图所示的电路中，当开关在...
