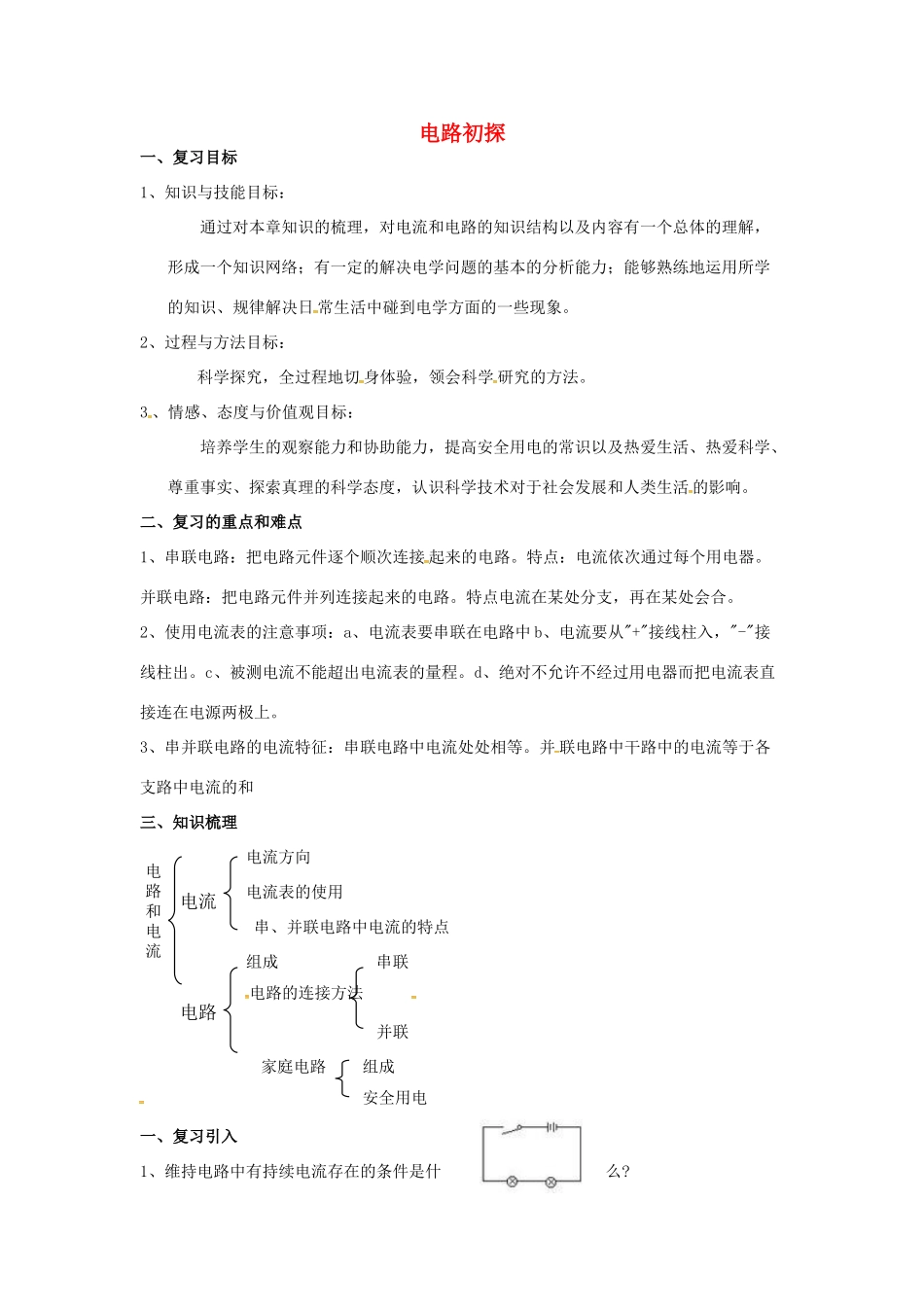

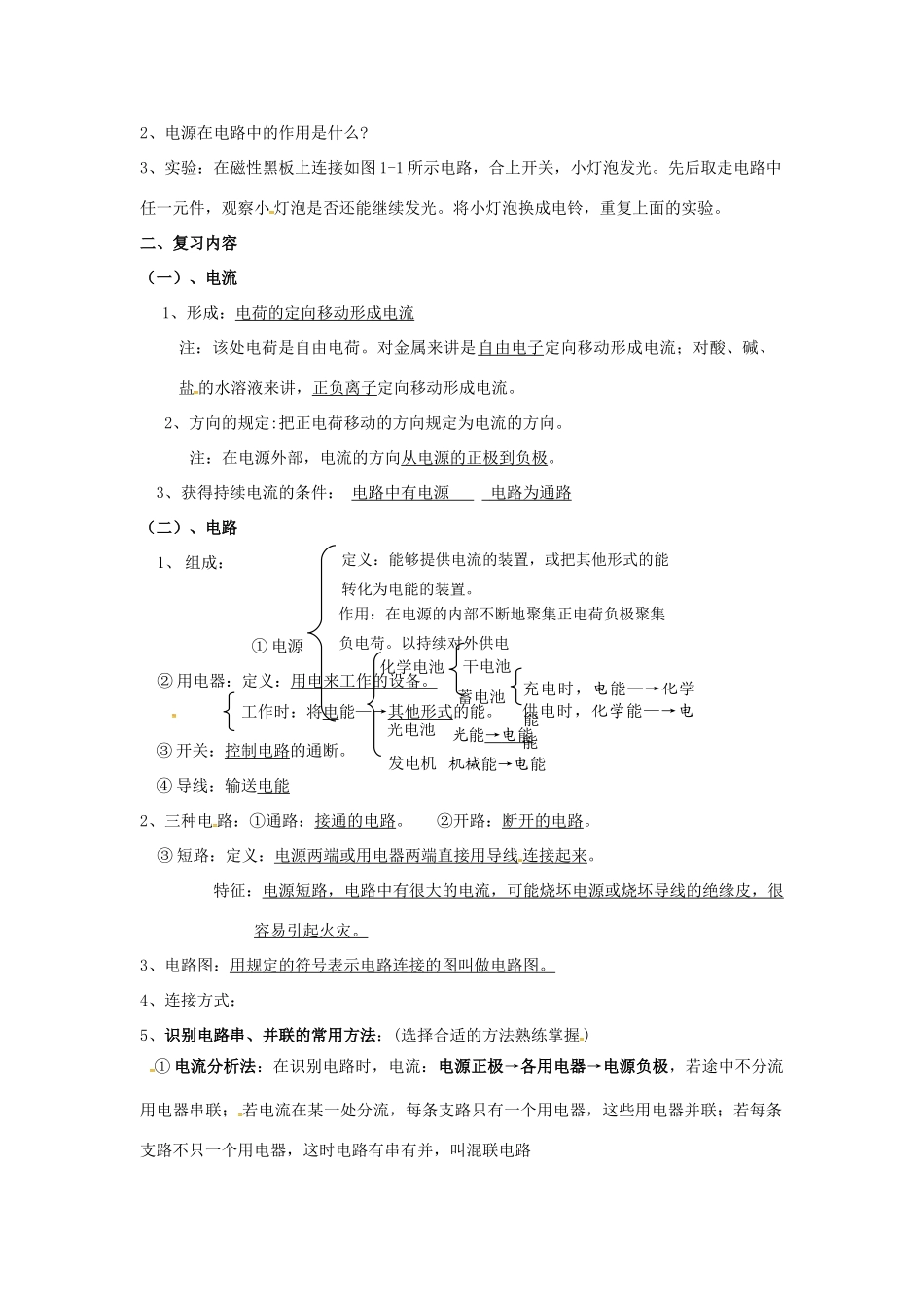

电路初探一、复习目标1、知识与技能目标：通过对本章知识的梳理，对电流和电路的知识结构以及内容有一个总体的理解，形成一个知识网络；有一定的解决电学问题的基本的分析能力；能够熟练地运用所学的知识、规律解决日常生活中碰到电学方面的一些现象。2、过程与方法目标：科学探究，全过程地切身体验，领会科学研究的方法。3、情感、态度与价值观目标：培养学生的观察能力和协助能力，提高安全用电的常识以及热爱生活、热爱科学、尊重事实、探索真理的科学态度，认识科学技术对于社会发展和人类生活的影响。二、复习的重点和难点1、串联电路：把电路元件逐个顺次连接起来的电路。特点：电流依次通过每个用电器。并联电路：把电路元件并列连接起来的电路。特点电流在某处分支，再在某处会合。2、使用电流表的注意事项：a、电流表要串联在电路中b、电流要从"+"接线柱入，"-"接线柱出。c、被测电流不能超出电流表的量程。d、绝对不允许不经过用电器而把电流表直接连在电源两极上。3、串并联电路的电流特征：串联电路中电流处处相等。并联电路中干路中的电流等于各支路中电流的和三、知识梳理电流方向电流表的使用串、并联电路中电流的特点组成串联电路的连接方法并联家庭电路组成安全用电一、复习引入1、维持电路中有持续电流存在的条件是什么?电流电路电路和电流2、电源在电路中的作用是什么?3、实验：在磁性黑板上连接如图1-1所示电路，合上开关，小灯泡发光。先后取走电路中任一元件，观察小灯泡是否还能继续发光。将小灯泡换成电铃，重复上面的实验。二、复习内容（一）、电流1、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。2、方向的规定:把正电荷移动的方向规定为电流的方向。注：在电源外部，电流的方向从电源的正极到负极。3、获得持续电流的条件：电路中有电源电路为通路（二）、电路1、组成：②用电器：定义：用电来工作的设备。工作时：将电能—→其他形式的能。③开关：控制电路的通断。④导线：输送电能2、三种电路：①通路：接通的电路。②开路：断开的电路。③短路：定义：电源两端或用电器两端直接用导线连接起来。特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。3、电路图：用规定的符号表示电路连接的图叫做电路图。4、连接方式：5、识别电路串、并联的常用方法：(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路①电源定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。作用：在电源的内部不断地聚集正电荷负极聚集负电荷。以持续对外供电化学电池干电池蓄电池充电时，电能—→化学能供电时，化学能—→电能光电池发电机机械能→电能光能→电能②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。三、基础练习一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是（）四、复习过程例1:如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（）A、电源短路B、电流表损坏C、L1不亮D、L2的灯丝烧断例2:图2为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联例3、如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是A．L1断路B．L1短路C．L2断路D．L2短路〖作业〗《同步练习》本章练习*教后记*_______________________________...
