【聚焦中考】2019年中考物理复习训练检测含答案：第十九讲家庭电路生活用电VIP专享VIP免费

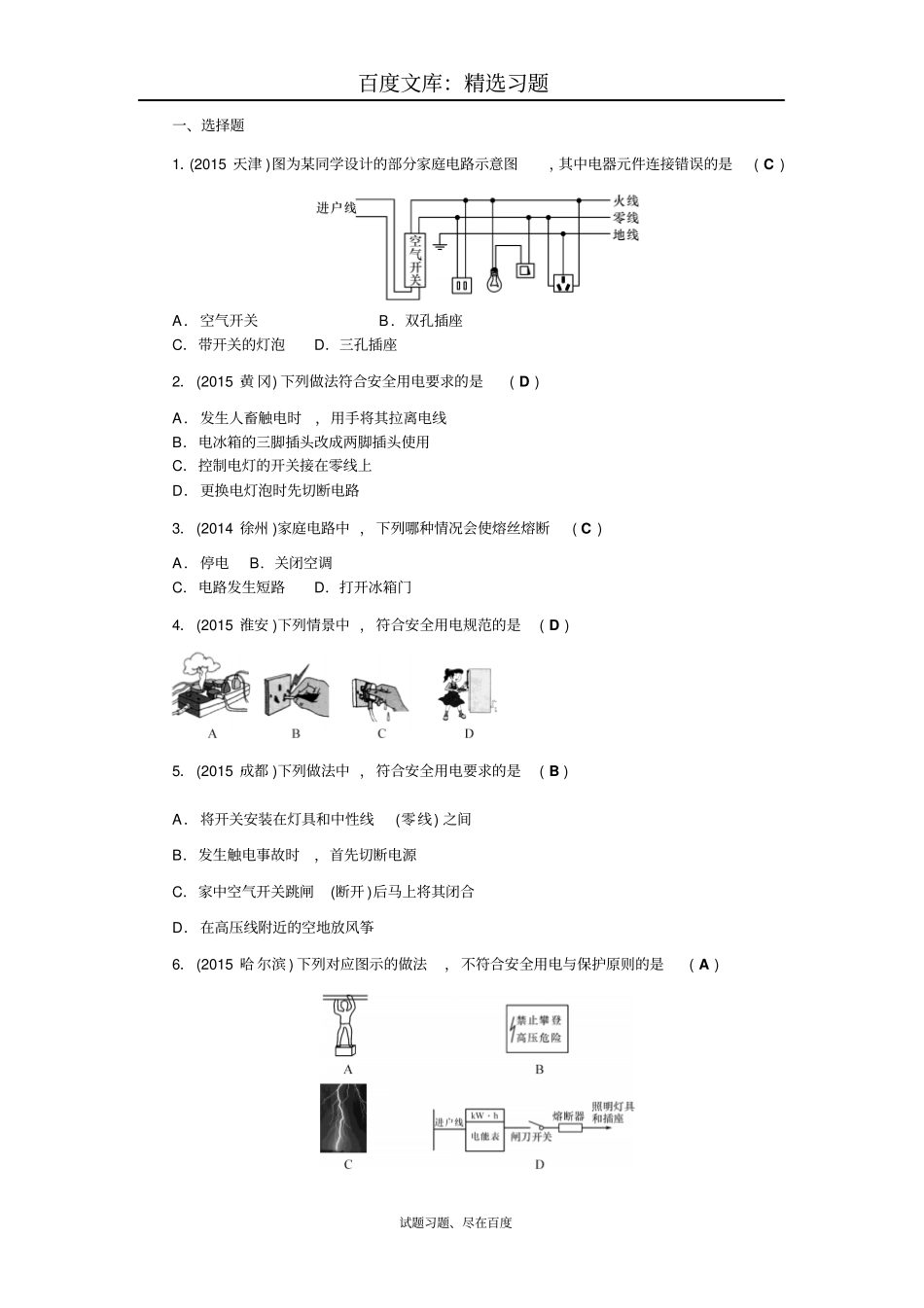

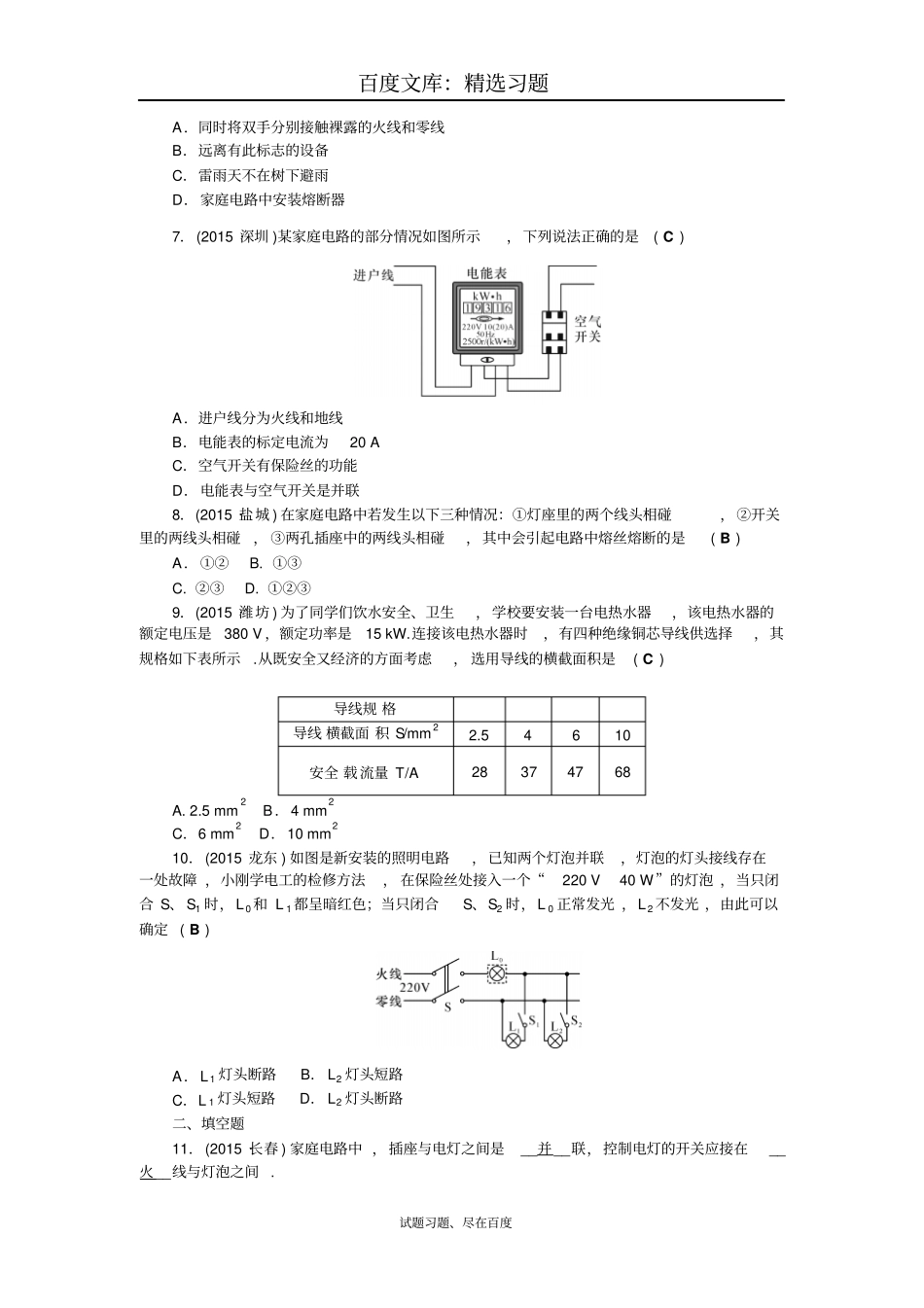

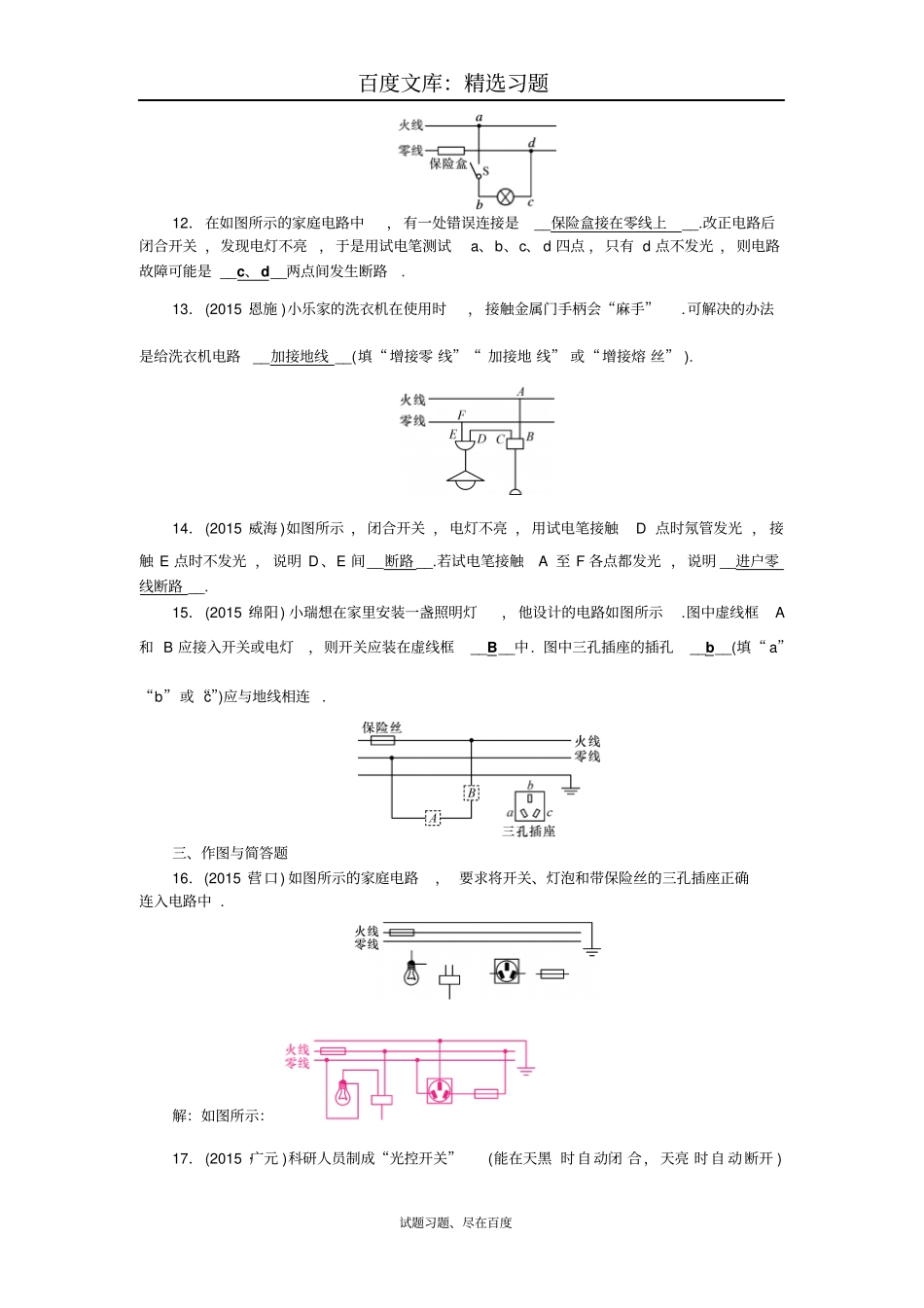

百度文库：精选习题试题习题、尽在百度一、选择题1．(2015·天津)图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是(C)A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座2．(2015·黄冈)下列做法符合安全用电要求的是(D)A．发生人畜触电时，用手将其拉离电线B．电冰箱的三脚插头改成两脚插头使用C．控制电灯的开关接在零线上D．更换电灯泡时先切断电路3．(2014·徐州)家庭电路中，下列哪种情况会使熔丝熔断(C)A．停电B．关闭空调C．电路发生短路D．打开冰箱门4．(2015·淮安)下列情景中，符合安全用电规范的是(D)5．(2015·成都)下列做法中，符合安全用电要求的是(B)A．将开关安装在灯具和中性线(零线)之间B．发生触电事故时，首先切断电源C．家中空气开关跳闸(断开)后马上将其闭合D．在高压线附近的空地放风筝6．(2015·哈尔滨)下列对应图示的做法，不符合安全用电与保护原则的是(A)百度文库：精选习题试题习题、尽在百度A．同时将双手分别接触裸露的火线和零线B．远离有此标志的设备C．雷雨天不在树下避雨D．家庭电路中安装熔断器7．(2015·深圳)某家庭电路的部分情况如图所示，下列说法正确的是(C)A．进户线分为火线和地线B．电能表的标定电流为20AC．空气开关有保险丝的功能D．电能表与空气开关是并联8．(2015·盐城)在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰，②开关里的两线头相碰，③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是(B)A．①②B.①③C.②③D.①②③9．(2015·潍坊)为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380V，额定功率是15kW.连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如下表所示.从既安全又经济的方面考虑，选用导线的横截面积是(C)导线规格导线横截面积S/mm22.54610安全载流量T/A28374768A.2.5mm2B．4mm2C．6mm2D．10mm210．(2015·龙东)如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V40W”的灯泡，当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定(B)A．L1灯头断路B．L2灯头短路C．L1灯头短路D．L2灯头断路二、填空题11．(2015·长春)家庭电路中，插座与电灯之间是__并__联，控制电灯的开关应接在__火__线与灯泡之间.百度文库：精选习题试题习题、尽在百度12．在如图所示的家庭电路中，有一处错误连接是__保险盒接在零线上__.改正电路后闭合开关，发现电灯不亮，于是用试电笔测试a、b、c、d四点，只有d点不发光，则电路故障可能是__c、d__两点间发生断路.13．(2015·恩施)小乐家的洗衣机在使用时，接触金属门手柄会“麻手”.可解决的办法是给洗衣机电路__加接地线__(填“增接零线”“加接地线”或“增接熔丝”).14．(2015·威海)如图所示，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间__断路__.若试电笔接触A至F各点都发光，说明__进户零线断路__.15．(2015·绵阳)小瑞想在家里安装一盏照明灯，他设计的电路如图所示.图中虚线框A和B应接入开关或电灯，则开关应装在虚线框__B__中.图中三孔插座的插孔__b__(填“a”“b”或“c”)应与地线相连.三、作图与简答题16．(2015·营口)如图所示的家庭电路，要求将开关、灯泡和带保险丝的三孔插座正确连入电路中.解：如图所示：17．(2015·广元)科研人员制成“光控开关”(能在天黑时自动闭合，天亮时自动断开)百度文库：精选习题试题习题、尽在百度和“声控开关”(能在有声音发出时自动闭合，无声时自动断开).请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座.解：如图所示：四、实验探究题18．(2015·宁波)小科家有几盏相同的照明灯，如图甲所示，按要求连接在家庭电路上，并由一个开关控制.(1)取下任何一个灯泡后，闭合开关，其余的灯仍能发光，则这几盏灯之间是__并__联的.断开开关，装上灯泡.(2)小科觉得连接灯泡的金属导线没有用绝缘材料包裹，可能有安...
