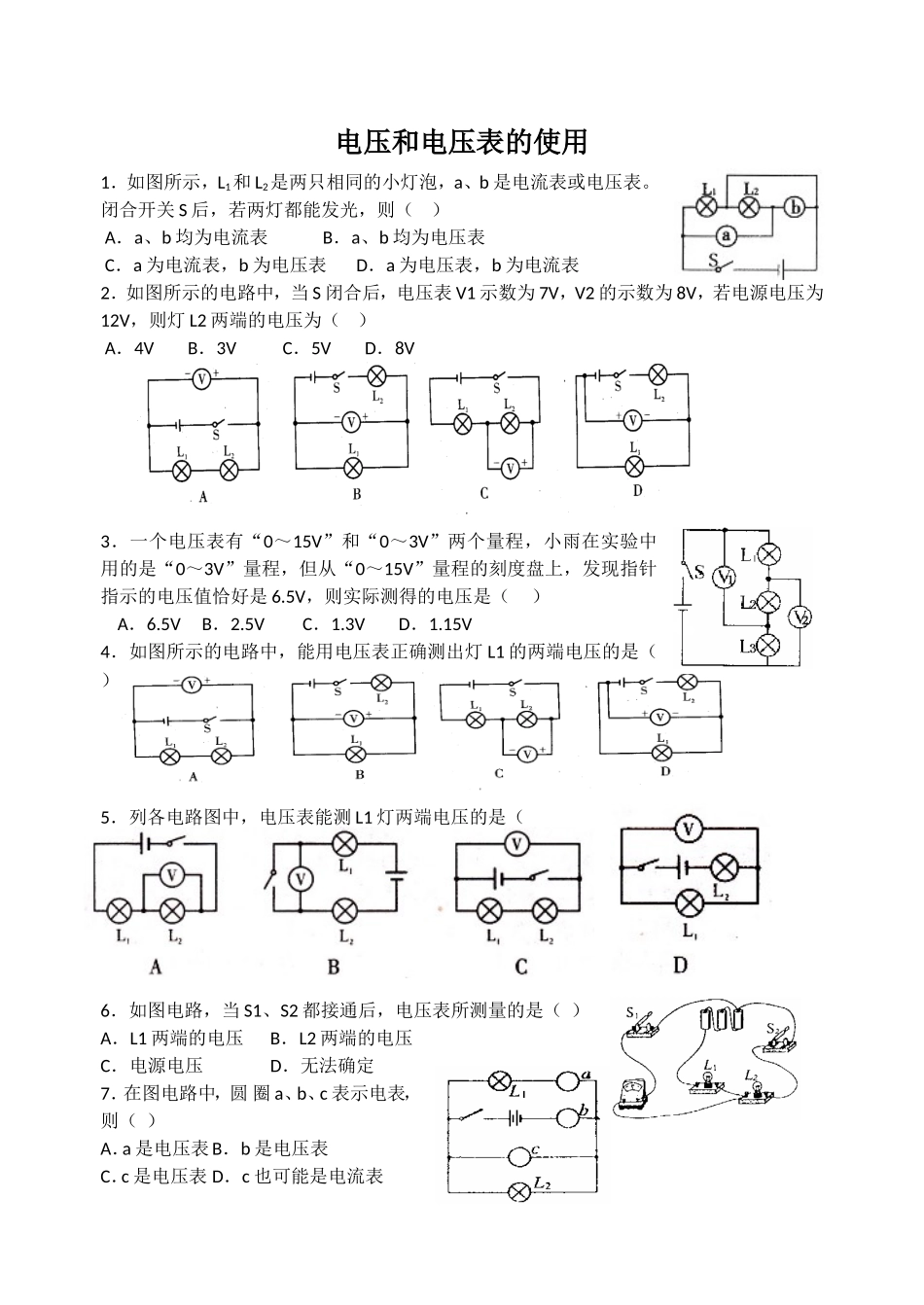

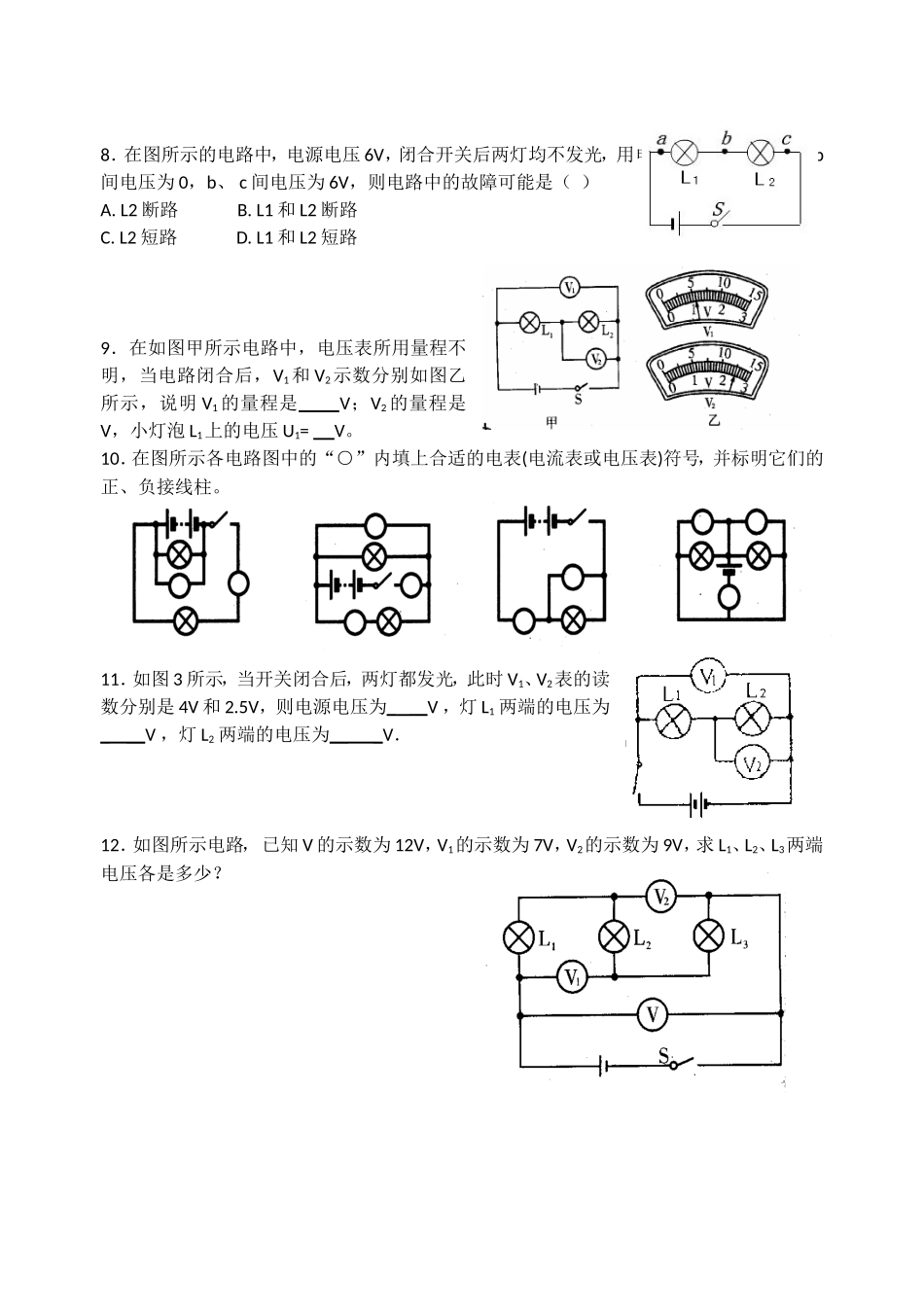

电压和电压表的使用1．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表2．如图所示的电路中，当S闭合后，电压表V1示数为7V，V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（）A．4VB．3VC．5VD．8V3．一个电压表有“0～15V”和“0～3V”两个量程，小雨在实验中用的是“0～3V”量程，但从“0～15V”量程的刻度盘上，发现指针指示的电压值恰好是6.5V，则实际测得的电压是（）A．6.5VB．2.5VC．1.3VD．1.15V4．如图所示的电路中，能用电压表正确测出灯L1的两端电压的是（）5．列各电路图中，电压表能测L1灯两端电压的是（）6．如图电路，当S1、S2都接通后，电压表所测量的是（）A．L1两端的电压B．L2两端的电压C．电源电压D．无法确定7．在图电路中，圆圈a、b、c表示电表，则（）A．a是电压表B．b是电压表C．c是电压表D．c也可能是电流表8．在图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量点路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（）A.L2断路B.L1和L2断路C.L2短路D.L1和L2短路9．在如图甲所示电路中，电压表所用量程不明，当电路闭合后，V1和V2示数分别如图乙所示，说明V1的量程是V；V2的量程是V，小灯泡L1上的电压U1=V。10．在图所示各电路图中的“○”内填上合适的电表(电流表或电压表)符号，并标明它们的正、负接线柱。11．如图3所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为___V，灯L1两端的电压为___V，灯L2两端的电压为___V．12．如图所示电路，已知V的示数为12V，V1的示数为7V，V2的示数为9V，求L1、L2、L3两端电压各是多少？
