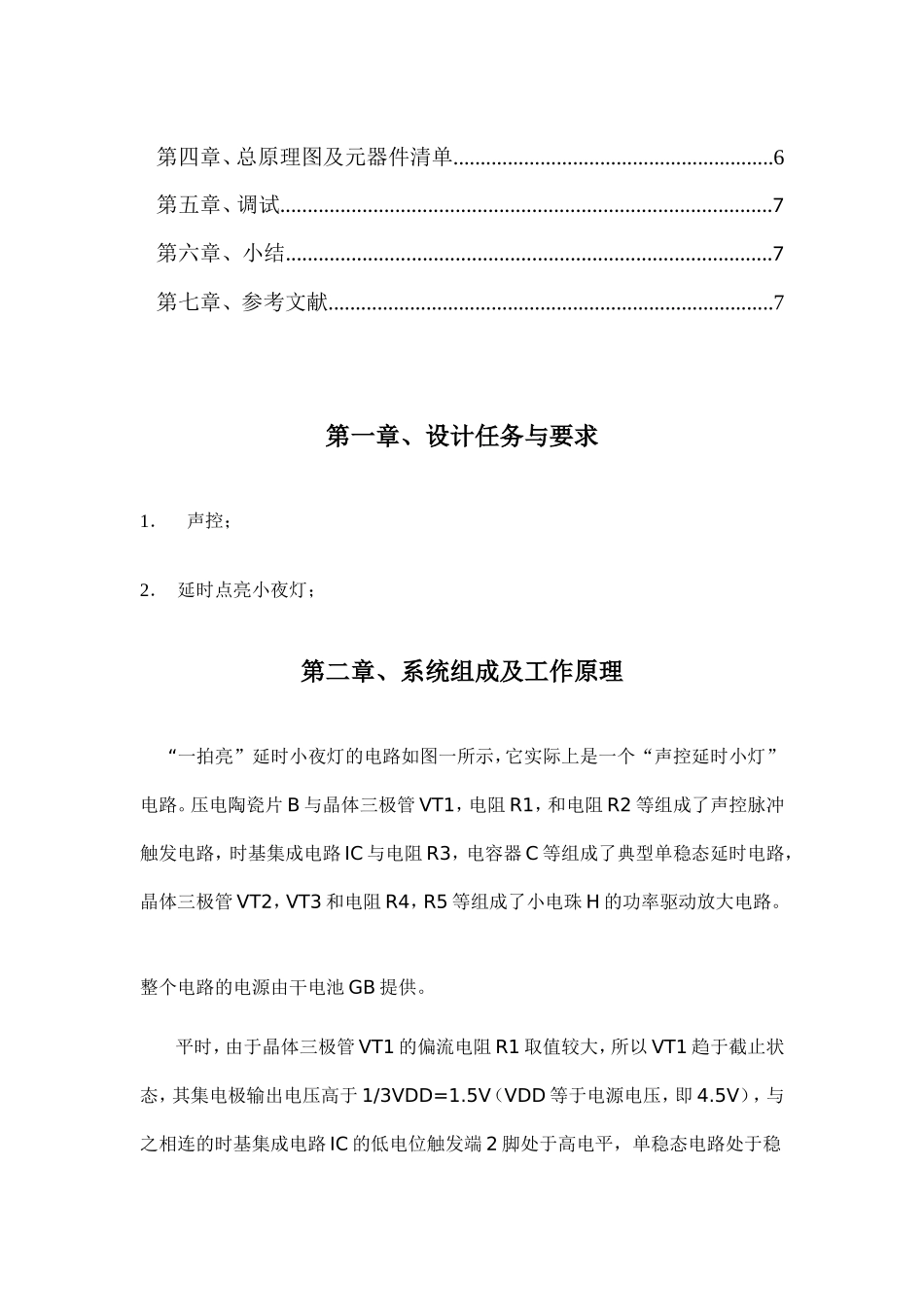

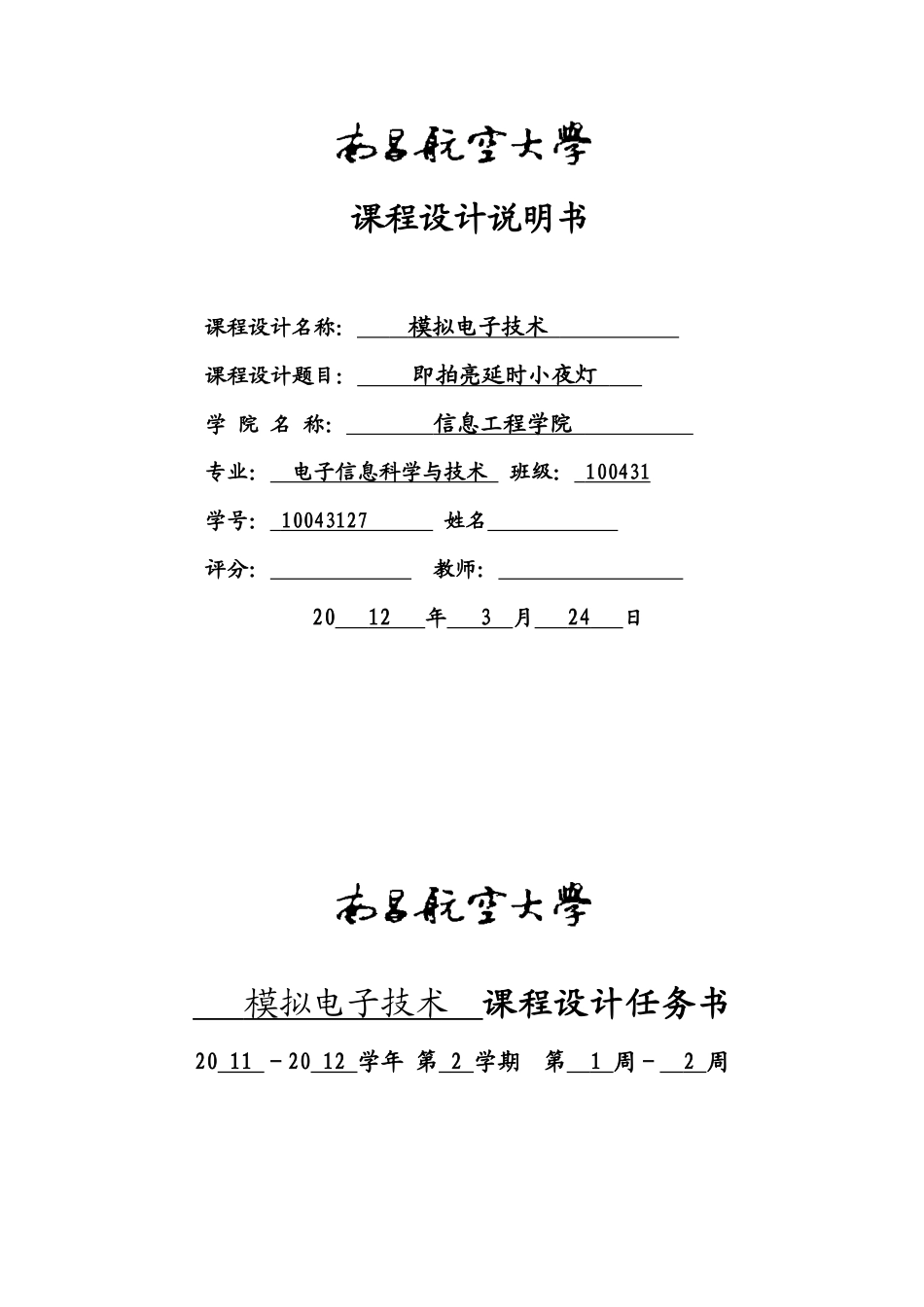

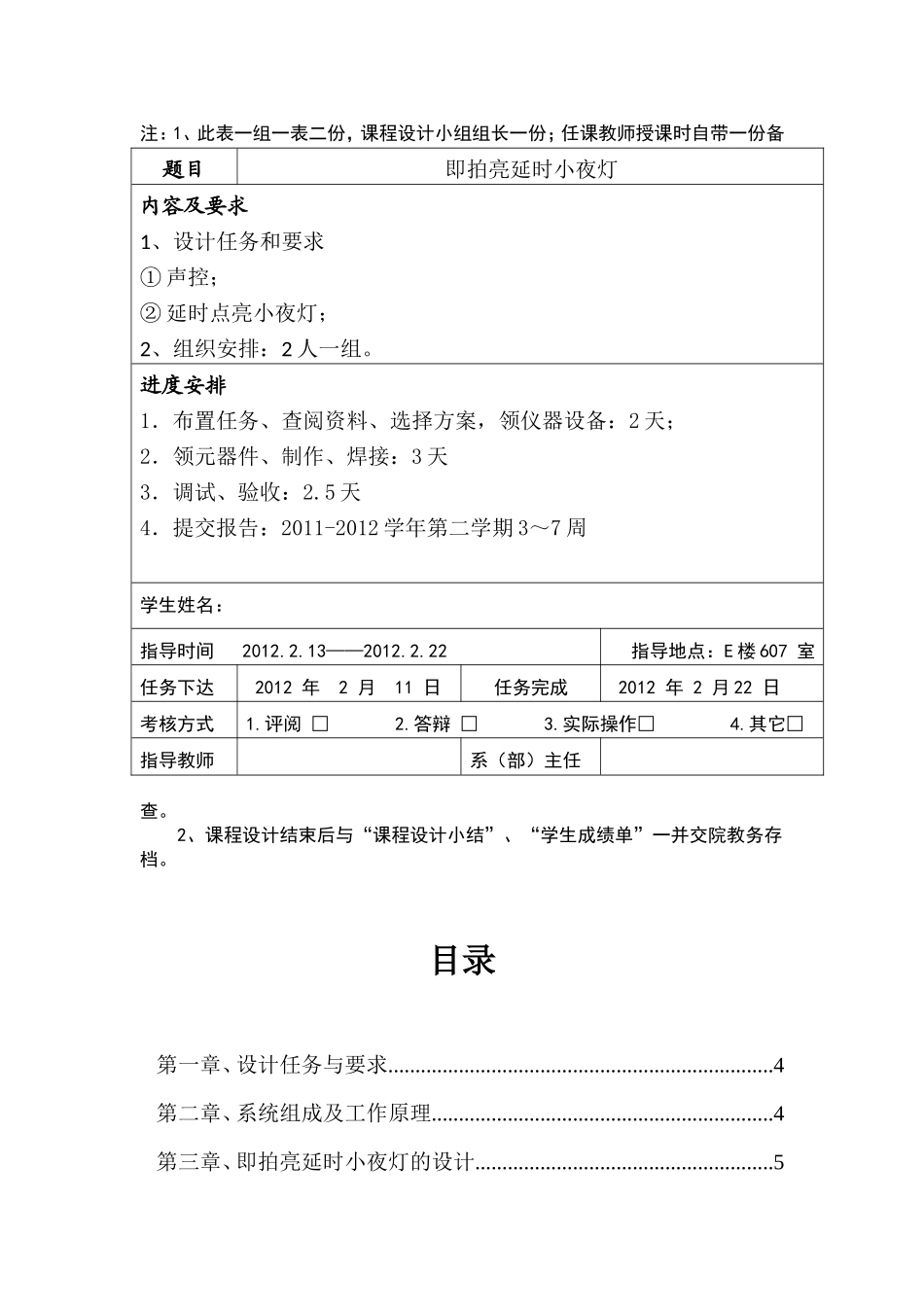

课程设计说明书课程设计名称：模拟电子技术课程设计题目：即拍亮延时小夜灯学院名称：信息工程学院专业：电子信息科学与技术班级：100431学号：10043127姓名评分：教师：2012年3月24日模拟电子技术课程设计任务书2011－2012学年第2学期第1周－2周注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。目录第一章、设计任务与要求.......................................................................4第二章、系统组成及工作原理...............................................................4第三章、即拍亮延时小夜灯的设计.......................................................5题目即拍亮延时小夜灯内容及要求1、设计任务和要求①声控；②延时点亮小夜灯；2、组织安排：2人一组。进度安排1．布置任务、查阅资料、选择方案，领仪器设备：2天；2．领元器件、制作、焊接：3天3．调试、验收：2.5天4．提交报告：2011-2012学年第二学期3～7周学生姓名：指导时间2012.2.13——2012.2.22指导地点：E楼607室任务下达2012年2月11日任务完成2012年2月22日考核方式1.评阅□2.答辩□3.实际操作□4.其它□指导教师系（部）主任第四章、总原理图及元器件清单...........................................................6第五章、调试..........................................................................................7第六章、小结.........................................................................................7第七章、参考文献..................................................................................7第一章、设计任务与要求1．声控；2．延时点亮小夜灯；第二章、系统组成及工作原理“一拍亮”延时小夜灯的电路如图一所示，它实际上是一个“声控延时小灯”电路。压电陶瓷片B与晶体三极管VT1，电阻R1，和电阻R2等组成了声控脉冲触发电路，时基集成电路IC与电阻R3，电容器C等组成了典型单稳态延时电路，晶体三极管VT2，VT3和电阻R4，R5等组成了小电珠H的功率驱动放大电路。整个电路的电源由干电池GB提供。平时，由于晶体三极管VT1的偏流电阻R1取值较大，所以VT1趋于截止状态，其集电极输出电压高于1/3VDD=1.5V（VDD等于电源电压，即4.5V），与之相连的时基集成电路IC的低电位触发端2脚处于高电平，单稳态电路处于稳态。电容器Ｃ两端通过IC的7，1脚被IC内部导通的三极管短路，IC的3脚输出低电平，VT2，VT3均无偏流而截止，小电珠H不发光。当在有效距离范围内拍一下手掌时，突发的声波被压电陶瓷片B接收，并转换成微弱的电信号，该信号的正半周经VT1放大后，从其集电极输出负脉冲，时基集成电路IC的2脚获得瞬间低于1/3VDD=1.5V的低电平触发信号,使IC组成的单稳态电路受触发进入暂稳态(即延时状态),IC的3脚输出高电平,VT2获得适合的偏流而导通,VT3进入完全饱和导通状态,小电珠通电发出亮光，随着IC的3脚变成高电平，IC内部导通的三极管截止，解除对电容器C的短路，电池GB通过电阻R3向电容器C开始充电，当C两端的充电电压（即IC的高电位触发端6脚电位）达到2/3VDD=3V时，单稳态电路翻转恢复稳态，IC内部三极管重新导通，C通过IC的7，1脚放电并被再次短路，IC的3脚重新输出低电平，导通到VT2，VT3失去偏流而截止，H断电自动熄灭。电路中，小电珠H每次延时点亮的时间长短，取决于单稳态电路中电阻器R3，电容器C的时间常数，具体可以通过公式：T=1.1R3C来估算。按图选择R3和C的值，H延时点亮的时间约为1min。在晶体三极管VT1电流放大系数β，R1电阻值确定的情况下，通过改变R2的电阻值，可调整静态时IC的2脚电位高低，也就是说，通过适当调整R2的电阻值，可以控制声控灵敏度。第三章、即拍亮延时小夜灯的设计IC选用静态功耗很小的CMOS时基集成电路（又称“555时基集成电路）型等，它是一种模拟，数字混合集成电路，其引脚排列和功能如图2所示。这种CMOS时基集成电路的静态电流很小，只有75uA左右（4.5V工作电压下测定），而且工作电压低（...
