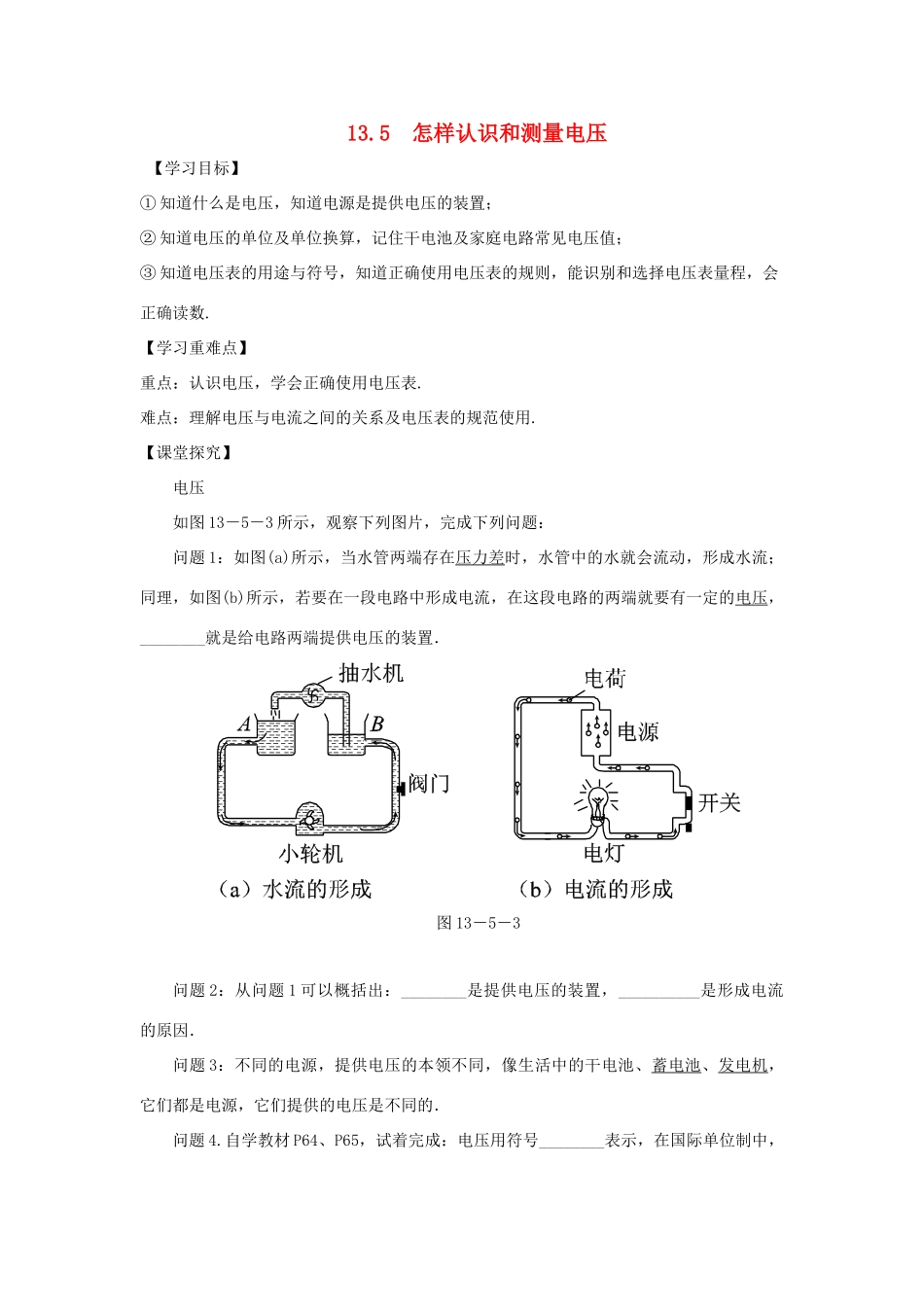

13.5怎样认识和测量电压【学习目标】①知道什么是电压，知道电源是提供电压的装置；②知道电压的单位及单位换算，记住干电池及家庭电路常见电压值；③知道电压表的用途与符号，知道正确使用电压表的规则，能识别和选择电压表量程，会正确读数.【学习重难点】重点：认识电压，学会正确使用电压表.难点：理解电压与电流之间的关系及电压表的规范使用.【课堂探究】电压如图13－5－3所示，观察下列图片，完成下列问题：问题1：如图(a)所示，当水管两端存在压力差时，水管中的水就会流动，形成水流；同理，如图(b)所示，若要在一段电路中形成电流，在这段电路的两端就要有一定的电压，________就是给电路两端提供电压的装置．图13－5－3问题2：从问题1可以概括出：________是提供电压的装置，__________是形成电流的原因．问题3：不同的电源，提供电压的本领不同，像生活中的干电池、蓄电池、发电机，它们都是电源，它们提供的电压是不同的．问题4.自学教材P64、P65，试着完成：电压用符号________表示，在国际单位制中，图6-3S电压的单位是________，简称_____，符号是______．比伏大的单位有千伏(kV)，比伏小的单位有毫伏(mV)，它们的换算关系为1kV＝103V，1mV＝10－3V.问题5：与小组成员之间试着交流一下，说出下列几种电压值：一节干电池的电压是__________V，对人体的安全电压__________V；家庭生活用电的电压是__________V.【当堂训练】1.电路两端有______，电路中才能形成电流，而______是提供电压的装置。2.一节干电池的电压为V，对人体安全的电压不高于__V，我国家庭电路的电压为__V．3.下列有关电压的说法中，正确的是（）A.某电路中有电流，它的两端不一定有电压B.某电路两端有电压，电路中一定有电流C.自然界中，有的动物本身就可以产生电压，用来自卫D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的4.小红在有关资料中查找出了几种电压值，你认为其中最大的是（）A.人体的安全电压B.洗衣机正常工作的电压C.手持移动电话电池的电压D.发生闪电时,云层间的电压5.在图6-3所示的电路中，当开关S断开时，下列说法中正确的是（）A.电源两端电压为零B.电灯两端电压为零C.开关两端电压为零D.以上说法都不正确6.下列关于电压的叙述正确的是（）A．人对人体的安全电压是36VB．无论在任何情况下，一节干电池的电压都是1.5VC．电压只能使自由电子发生定向移动D．电压是使自由电荷发生定向移动形成电流的原因13.5怎样认识和测量电压（2）【学习目标】①知道什么是电压，知道电源是提供电压的装置；②知道电压的单位及单位换算，记住干电池及家庭电路常见电压值；③知道电压表的用途与符号，知道正确使用电压表的规则，能识别和选择电压表量程，会正确读数.【学习重难点】重点：认识电压，学会正确使用电压表.难点：理解电压与电流之间的关系及电压表的规范使用.【课堂探究】电压的测量1．认识电压表如图13－5－4所示电压表，认真观察一下，试着完成下列问题：问题1：从电压表的表盘上可以看出，电压表的符号是________．问题2：从电压表的表盘上可以看出，电压表有3个接线柱，2个量程，其量程分别是________和__________，对应的分度值分别是________和________．图13－5－4图13－5－5[知识拓宽]如图13－5－5所示，要正确读出电压表的示数，要三看清，一看清量程，从而知道满偏刻度所表示的电压值；二看清分度值，明确表示的电压值；三看清测量时指针停在哪个大格、哪个小格上，由此读出此时电压表示数为_________V.2．电压表的使用试着利用电压表测量出小灯泡两端的电压，并与小组之间讨论、交流一下你是如何正确测量出小灯泡两端电压的．问题1：使用前，应检查指针是否对准__________，如果有偏差，需要校零．问题2：电压表与被测电路两端________，使电流从电压表的______接线柱流入，从________接线柱流出．问题3：测量用电器两端的电压时，被测电压不要超过量程，为了选择合适的量程，首先要估测，在不能估计被测电压的情况下，一般采用试触法．[知识拓宽]根据电流表和电压表的使用，完成下表：仪表比较电压表电流表用途测量电路两端的______测量电路中的_______符号连...
