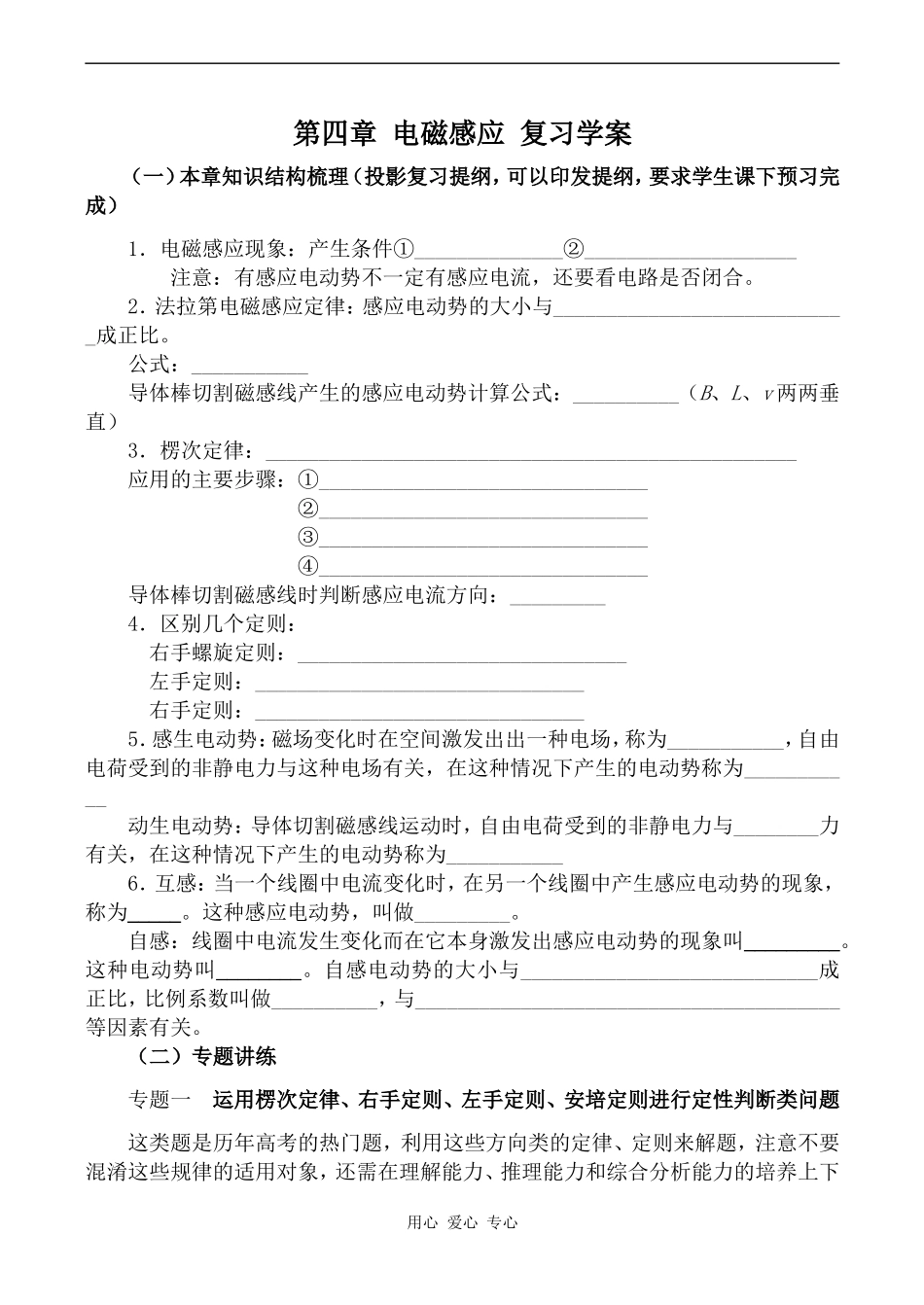

第四章电磁感应复习学案（一）本章知识结构梳理（投影复习提纲，可以印发提纲，要求学生课下预习完成）1．电磁感应现象：产生条件①______________②____________________注意：有感应电动势不一定有感应电流，还要看电路是否闭合。2．法拉第电磁感应定律：感应电动势的大小与____________________________成正比。公式：___________导体棒切割磁感线产生的感应电动势计算公式：__________（B、L、v两两垂直）3．楞次定律：__________________________________________________应用的主要步骤：①_______________________________②_______________________________③_______________________________④_______________________________导体棒切割磁感线时判断感应电流方向：_________4．区别几个定则：右手螺旋定则：_______________________________左手定则：_______________________________右手定则：_______________________________5．感生电动势：磁场变化时在空间激发出出一种电场，称为___________，自由电荷受到的非静电力与这种电场有关，在这种情况下产生的电动势称为___________动生电动势：导体切割磁感线运动时，自由电荷受到的非静电力与________力有关，在这种情况下产生的电动势称为___________6．互感：当一个线圈中电流变化时，在另一个线圈中产生感应电动势的现象，称为_____。这种感应电动势，叫做_________。自感：线圈中电流发生变化而在它本身激发出感应电动势的现象叫_________。这种电动势叫________。自感电动势的大小与____________________________成正比，比例系数叫做__________，与________________________________________等因素有关。（二）专题讲练专题一运用楞次定律、右手定则、左手定则、安培定则进行定性判断类问题这类题是历年高考的热门题，利用这些方向类的定律、定则来解题，注意不要混淆这些规律的适用对象，还需在理解能力、推理能力和综合分析能力的培养上下用心爱心专心功夫。【例1】如图所示，MN是一根固定的通电长直导线，电流方向向上，今将一金属线框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘，当导线中的电流突然增大时，线框整体受力情况为（）A．受力向右B．受力向左C．受力向上D．受力为零针对练习1：通电矩形导线框abcd与无限长通电导线MN在同一平面内，电流方向如图所示，ab边与MN平行，关于MN的磁场对线框的作用，下列叙述正确的是（）A．线框有两条边所受的安培力相同B．线框有两条边所受的安培力大小相同C．线框所受的安培力的合力向左D．线框的ab边将以cd边为轴向纸面外转动针对练习2：试比较磁流体泵和磁流量计用心爱心专心专题二感应电动势和感应电流的计算类问题这类题是利用法拉第电磁感应定律（或E=BLv）和欧姆定律来进行计算的，在解答这类问题时，应注意培养“应用数学工具解决物理问题的能力”。【例2】如图所示固定在匀强磁场中的正方形线框abcd，各边长为L，其中ab段是一段电阻为R的均匀电阻丝，其余三边均为电阻可忽略的铜线，磁场的磁感应强度为B，方向垂直纸面向里，现有一与ab段的材料、粗细、长度都相同的电阻丝PQ架在导线框上，以恒定的速度v从ad滑向bc，当PQ滑到何处时，通过PQ的电流最小？为多少？方向如何？、用心爱心专心针对练习3：半径为a的圆形区域内有均匀磁场，磁感强度为B＝0.2T，磁场方向垂直纸面向里，半径为b的金属圆环与磁场同心地放置，磁场与环面垂直，其中a＝0.4m，b＝0.6m，金属环上分别接有灯L1、L2，两灯的电阻均为R0＝2Ω，一金属棒MN与金属环接触良好，棒与环的电阻均忽略不计（1）若棒以v0＝5m/s的速率在环上向右匀速滑动，求棒滑过圆环直径OO′的瞬时（如图示）MN中的电动势和流过灯L1的电流。（2）撤去中间的金属棒MN，将右面的半圆环OL2O′以OO´为轴向上翻转90º，若此时磁场随时间均匀变化，其变化率为T/s，求L1的功率。针对练习4、如图所示，正三角形abc的边长为L，在磁感应强度为B的匀强磁场中以平行于bc边的速度v匀速运动，则电压表的示数为_______V，ab两点间的电势差为_______V。专题三电磁感应中的图象问题回路中感应电动势E、感应电流i和磁...
