高中物理 第三章 第四节 用传感器制作自控装置练习 粤教版选修3-2-粤教版高二选修3-2物理学案VIP免费

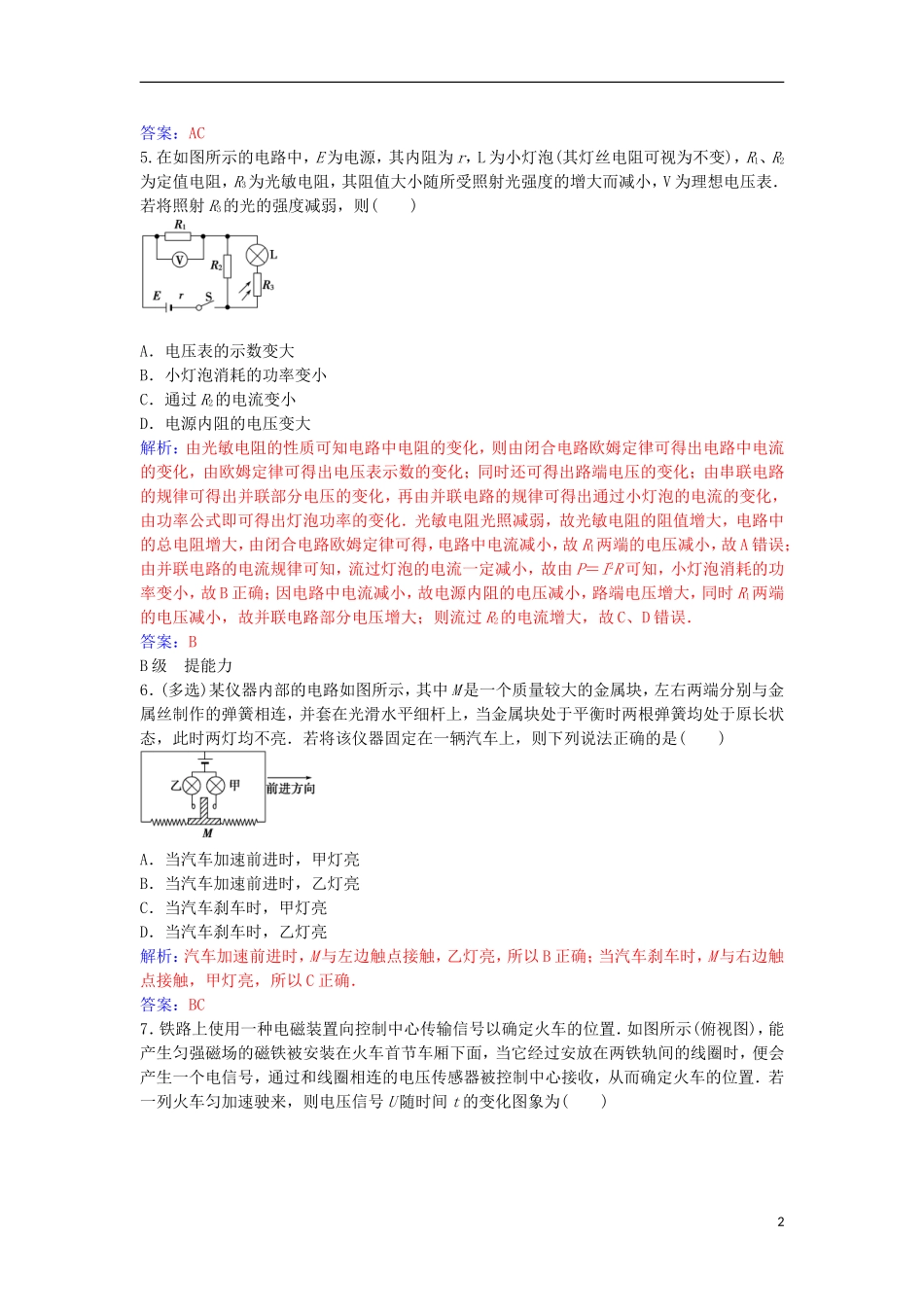

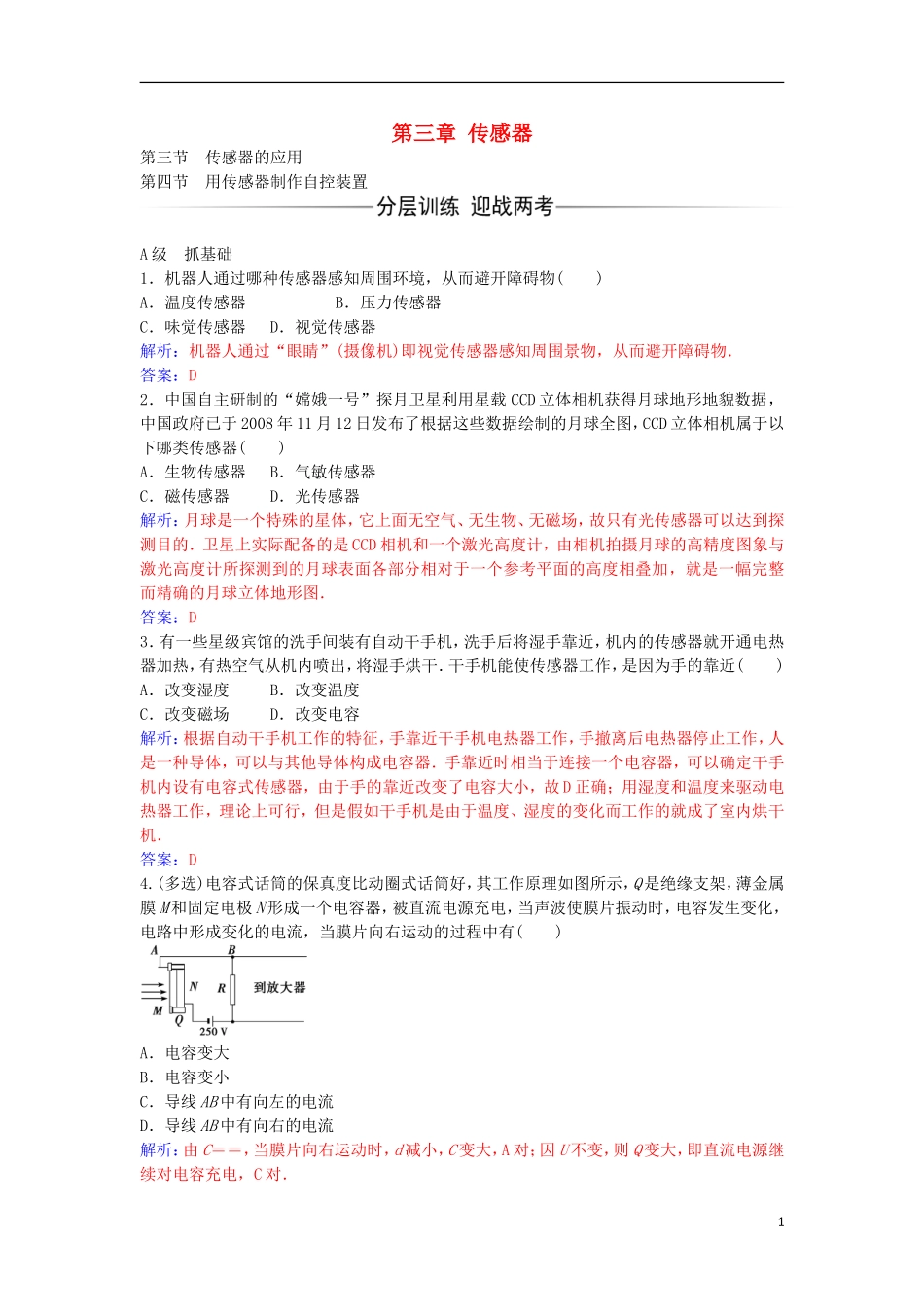

第三章传感器第三节传感器的应用第四节用传感器制作自控装置A级抓基础1．机器人通过哪种传感器感知周围环境，从而避开障碍物()A．温度传感器B．压力传感器C．味觉传感器D．视觉传感器解析：机器人通过“眼睛”(摄像机)即视觉传感器感知周围景物，从而避开障碍物．答案：D2．中国自主研制的“嫦娥一号”探月卫星利用星载CCD立体相机获得月球地形地貌数据，中国政府已于2008年11月12日发布了根据这些数据绘制的月球全图，CCD立体相机属于以下哪类传感器()A．生物传感器B．气敏传感器C．磁传感器D．光传感器解析：月球是一个特殊的星体，它上面无空气、无生物、无磁场，故只有光传感器可以达到探测目的．卫星上实际配备的是CCD相机和一个激光高度计，由相机拍摄月球的高精度图象与激光高度计所探测到的月球表面各部分相对于一个参考平面的高度相叠加，就是一幅完整而精确的月球立体地形图．答案：D3．有一些星级宾馆的洗手间装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干．干手机能使传感器工作，是因为手的靠近()A．改变湿度B．改变温度C．改变磁场D．改变电容解析：根据自动干手机工作的特征，手靠近干手机电热器工作，手撤离后电热器停止工作，人是一种导体，可以与其他导体构成电容器．手靠近时相当于连接一个电容器，可以确定干手机内设有电容式传感器，由于手的靠近改变了电容大小，故D正确；用湿度和温度来驱动电热器工作，理论上可行，但是假如干手机是由于温度、湿度的变化而工作的就成了室内烘干机．答案：D4.(多选)电容式话筒的保真度比动圈式话筒好，其工作原理如图所示，Q是绝缘支架，薄金属膜M和固定电极N形成一个电容器，被直流电源充电，当声波使膜片振动时，电容发生变化，电路中形成变化的电流，当膜片向右运动的过程中有()A．电容变大B．电容变小C．导线AB中有向左的电流D．导线AB中有向右的电流解析：由C＝＝，当膜片向右运动时，d减小，C变大，A对；因U不变，则Q变大，即直流电源继续对电容充电，C对．1答案：AC5.在如图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻的电压变大解析：由光敏电阻的性质可知电路中电阻的变化，则由闭合电路欧姆定律可得出电路中电流的变化，由欧姆定律可得出电压表示数的变化；同时还可得出路端电压的变化；由串联电路的规律可得出并联部分电压的变化，再由并联电路的规律可得出通过小灯泡的电流的变化，由功率公式即可得出灯泡功率的变化．光敏电阻光照减弱，故光敏电阻的阻值增大，电路中的总电阻增大，由闭合电路欧姆定律可得，电路中电流减小，故R1两端的电压减小，故A错误；由并联电路的电流规律可知，流过灯泡的电流一定减小，故由P＝I2R可知，小灯泡消耗的功率变小，故B正确；因电路中电流减小，故电源内阻的电压减小，路端电压增大，同时R1两端的电压减小，故并联电路部分电压增大；则流过R2的电流增大，故C、D错误．答案：BB级提能力6．(多选)某仪器内部的电路如图所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，当金属块处于平衡时两根弹簧均处于原长状态，此时两灯均不亮．若将该仪器固定在一辆汽车上，则下列说法正确的是()A．当汽车加速前进时，甲灯亮B．当汽车加速前进时，乙灯亮C．当汽车刹车时，甲灯亮D．当汽车刹车时，乙灯亮解析：汽车加速前进时，M与左边触点接触，乙灯亮，所以B正确；当汽车刹车时，M与右边触点接触，甲灯亮，所以C正确．答案：BC7．铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置．如图所示(俯视图)，能产生匀强磁场的磁铁被安装在火车首节车厢下面，当它经过安放在两铁轨间的线圈时，便会产生一个电信号，通过和线圈相连的电压传感器被控制中心接收，从而确定火车的位置．若一列火车匀加速驶来，则电压信号U随时间t的变化图象为()2解析：若设...
