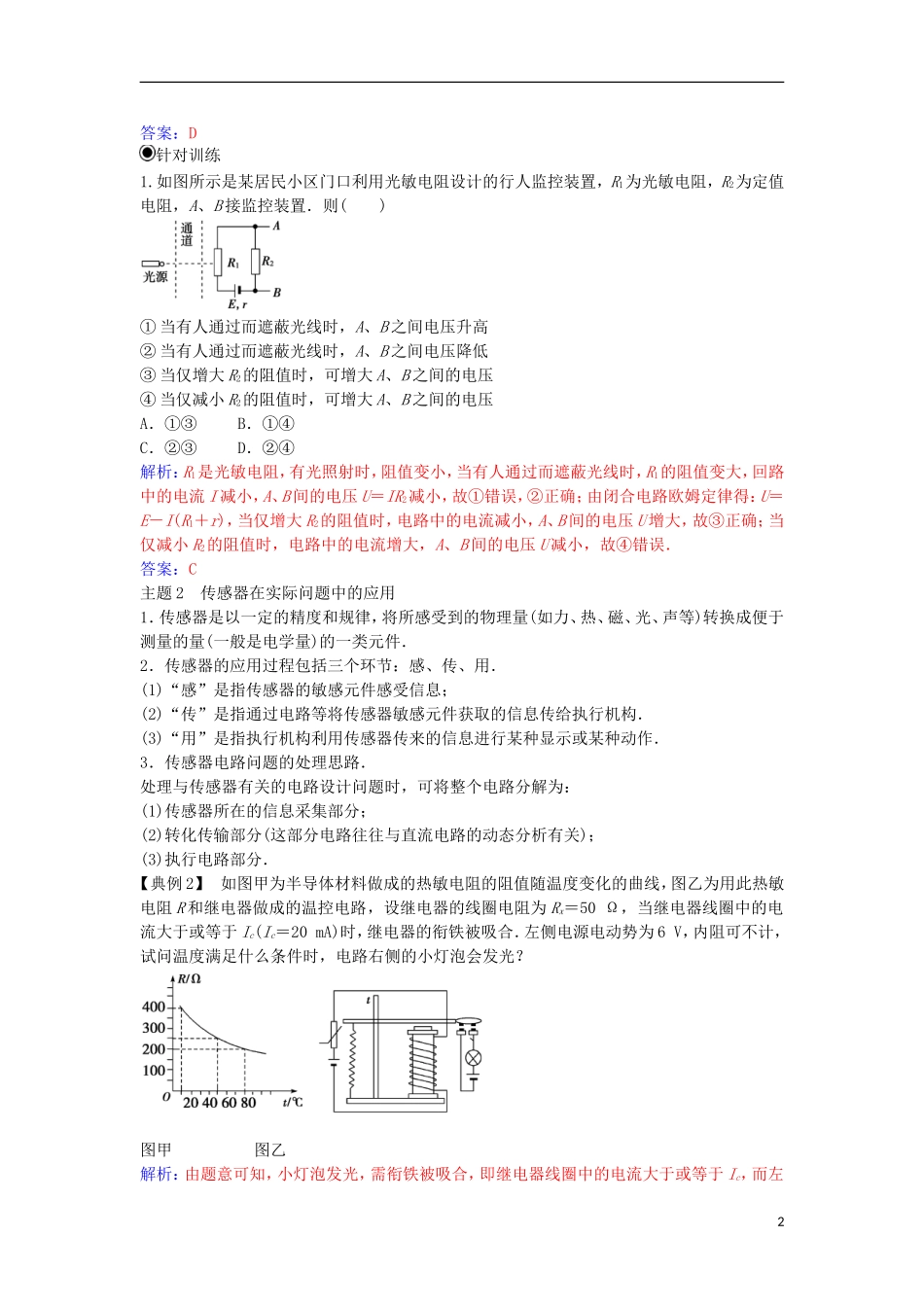

【金版学案】2016-2017年高中物理章末复习课3【知识体系】[答案填写]①变换或转换②敏感元件③转换元件④热敏电阻⑤光敏电阻主题1常见敏感元件的特点1．光敏电阻．光敏电阻由金属硫化物等半导体材料制成，其电阻率对光非常敏感．光敏电阻的阻值与所受光照的强度有关，光照增强阻值减小，光照减弱阻值增大．2．金属热电阻．金属热电阻的电阻率随温度升高而增大．3．热敏电阻．热敏电阻是由半导体材料制成的，其电阻率对温度非常敏感．热敏电阻有正温度系数和负温度系数两种．正温度系数热敏电阻的阻值随温度升高而增大，负温度系数热敏电阻的阻值随温度升高而减小．4．电容器．平行板电容器的电容与极板面积，极板间距及电介质材料有关，电容器可以感知引起电容变化的任一外界信息，并将其转化为电容变化．例如，当极板受力时会改变极板间距，从而引起电容变化．5．霍尔元件．能够把磁感应强度这个磁学量转换成电压这个电学量．【典例1】如图所示是一火警报警器的部分电路示意图．其中R2为用半导体负温度系数热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器．当传感器R2所在处出现火情时，显示器的电流I，报警器两端的电压U的变化情况是()A．I变大，U变大B．I变大，U变小C．I变小，U变大D．I变小，U变小解析：R2所在处出现火情时，温度升高，则R2的阻值减小．R2↓→R总↓→I干↑→U1↑→U3↓→I↓，故显示器的电流I变小，由U＝E－I干r，I干变大，知U变小，故选项D正确．1答案：D针对训练1.如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()①当有人通过而遮蔽光线时，A、B之间电压升高②当有人通过而遮蔽光线时，A、B之间电压降低③当仅增大R2的阻值时，可增大A、B之间的电压④当仅减小R2的阻值时，可增大A、B之间的电压A．①③B．①④C．②③D．②④解析：R1是光敏电阻，有光照射时，阻值变小，当有人通过而遮蔽光线时，R1的阻值变大，回路中的电流I减小，A、B间的电压U＝IR2减小，故①错误，②正确；由闭合电路欧姆定律得：U＝E－I(R1＋r)，当仅增大R2的阻值时，电路中的电流减小，A、B间的电压U增大，故③正确；当仅减小R2的阻值时，电路中的电流增大，A、B间的电压U减小，故④错误．答案：C主题2传感器在实际问题中的应用1．传感器是以一定的精度和规律，将所感受到的物理量(如力、热、磁、光、声等)转换成便于测量的量(一般是电学量)的一类元件．2．传感器的应用过程包括三个环节：感、传、用．(1)“感”是指传感器的敏感元件感受信息；(2)“传”是指通过电路等将传感器敏感元件获取的信息传给执行机构．(3)“用”是指执行机构利用传感器传来的信息进行某种显示或某种动作．3．传感器电路问题的处理思路．处理与传感器有关的电路设计问题时，可将整个电路分解为：(1)传感器所在的信息采集部分；(2)转化传输部分(这部分电路往往与直流电路的动态分析有关)；(3)执行电路部分．【典例2】如图甲为半导体材料做成的热敏电阻的阻值随温度变化的曲线，图乙为用此热敏电阻R和继电器做成的温控电路，设继电器的线圈电阻为Rx＝50Ω，当继电器线圈中的电流大于或等于Ic(Ic＝20mA)时，继电器的衔铁被吸合．左侧电源电动势为6V，内阻可不计，试问温度满足什么条件时，电路右侧的小灯泡会发光？图甲图乙解析：由题意可知，小灯泡发光，需衔铁被吸合，即继电器线圈中的电流大于或等于Ic，而左2侧的温控电路，通过继电器线圈的电流等于通过热敏电阻的电流，即It＝20mA，根据欧姆定律I＝可得，R＝Ω－50Ω＝250Ω，由甲图可知，此时对应的温度为50℃.答案：温度高于或等于50℃针对训练2．在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时()A．RM变大，且R越大，U增大越明显B．RM变大，且R越小，U增大越明显C．RM变小，且R越大，U增大越明显D．RM变小，且R越小，U增大越明显解析：根据“S两端电压U增大，装置发出警报”这一结果进行反推：说明电路里的电流在增大，再由闭合电路...
