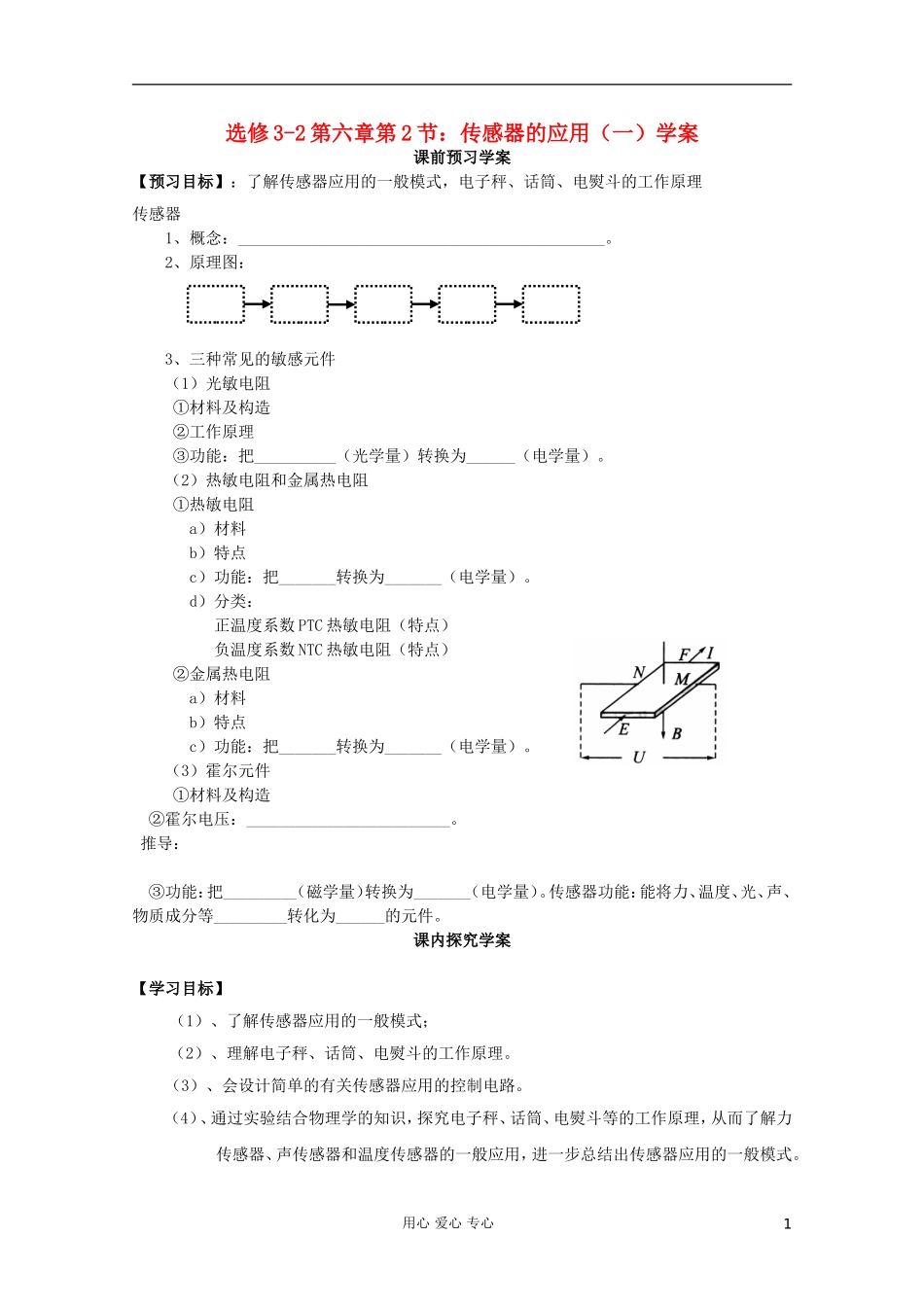

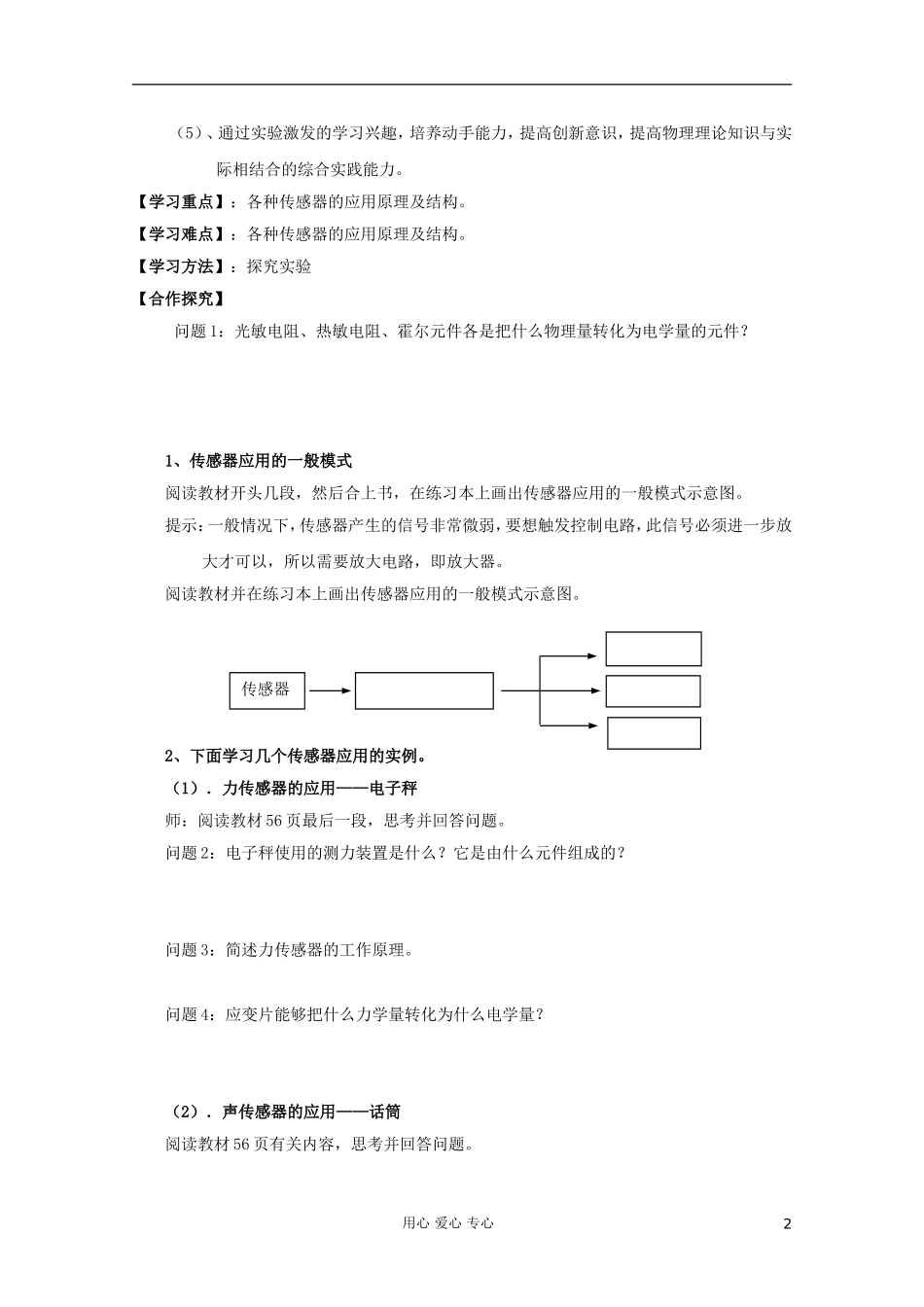

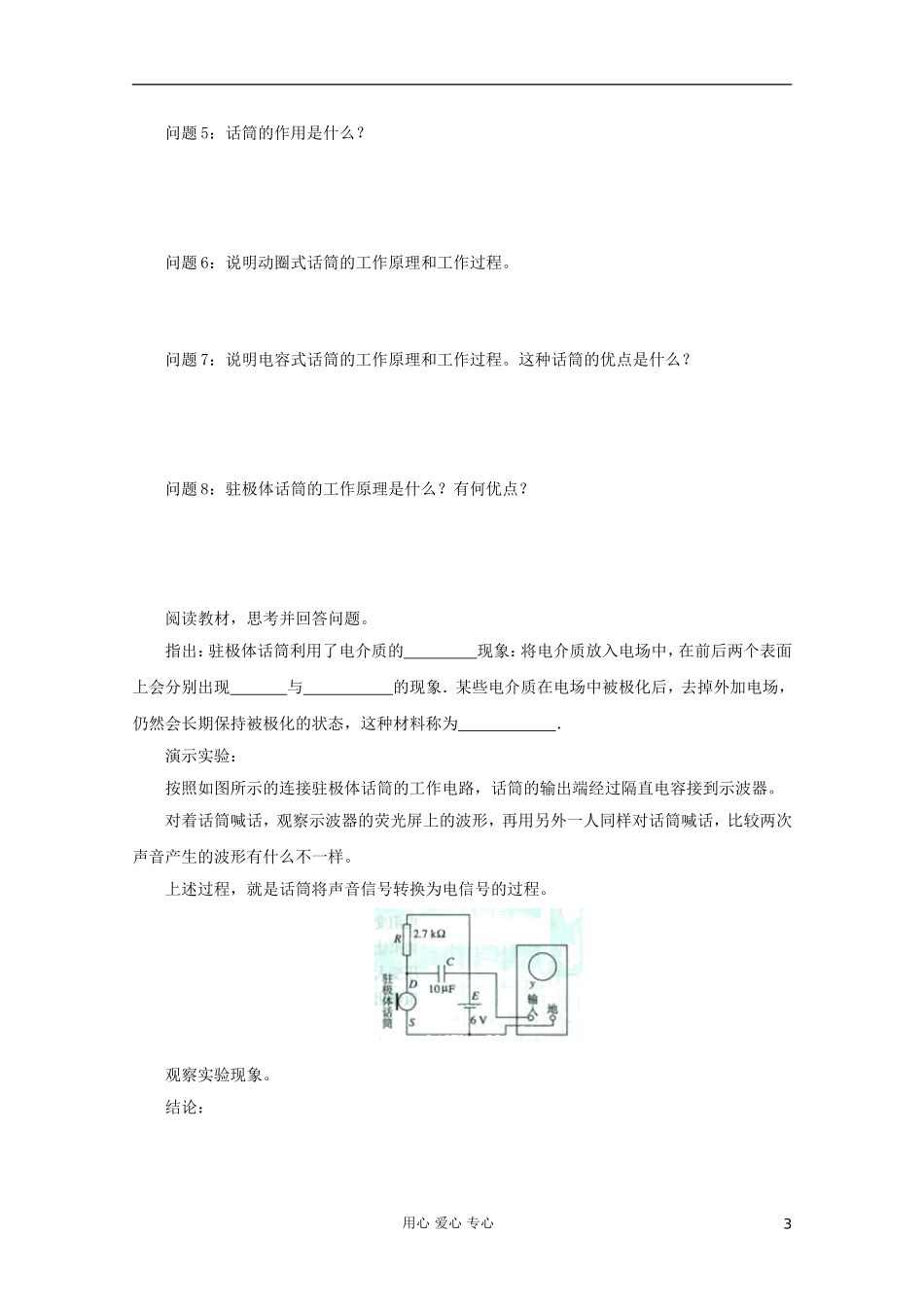

选修3-2第六章第2节：传感器的应用（一）学案课前预习学案【预习目标】：了解传感器应用的一般模式，电子秤、话筒、电熨斗的工作原理传感器1、概念：_____________________________________________。2、原理图：3、三种常见的敏感元件（1）光敏电阻①材料及构造②工作原理③功能：把__________（光学量）转换为______（电学量）。（2）热敏电阻和金属热电阻①热敏电阻a）材料b）特点c）功能：把_______转换为_______（电学量）。d）分类：正温度系数PTC热敏电阻（特点）负温度系数NTC热敏电阻（特点）②金属热电阻a）材料b）特点c）功能：把_______转换为_______（电学量）。（3）霍尔元件①材料及构造②霍尔电压：_________________________。推导：③功能：把_________（磁学量）转换为_______（电学量）。传感器功能：能将力、温度、光、声、物质成分等_________转化为______的元件。课内探究学案【学习目标】（1）、了解传感器应用的一般模式；（2）、理解电子秤、话筒、电熨斗的工作原理。（3）、会设计简单的有关传感器应用的控制电路。（4）、通过实验结合物理学的知识，探究电子秤、话筒、电熨斗等的工作原理，从而了解力传感器、声传感器和温度传感器的一般应用，进一步总结出传感器应用的一般模式。用心爱心专心1（5）、通过实验激发的学习兴趣，培养动手能力，提高创新意识，提高物理理论知识与实际相结合的综合实践能力。【学习重点】：各种传感器的应用原理及结构。【学习难点】：各种传感器的应用原理及结构。【学习方法】：探究实验【合作探究】问题1：光敏电阻、热敏电阻、霍尔元件各是把什么物理量转化为电学量的元件？1、传感器应用的一般模式阅读教材开头几段，然后合上书，在练习本上画出传感器应用的一般模式示意图。提示：一般情况下，传感器产生的信号非常微弱，要想触发控制电路，此信号必须进一步放大才可以，所以需要放大电路，即放大器。阅读教材并在练习本上画出传感器应用的一般模式示意图。2、下面学习几个传感器应用的实例。（1）．力传感器的应用——电子秤师：阅读教材56页最后一段，思考并回答问题。问题2：电子秤使用的测力装置是什么？它是由什么元件组成的？问题3：简述力传感器的工作原理。问题4：应变片能够把什么力学量转化为什么电学量？（2）．声传感器的应用——话筒阅读教材56页有关内容，思考并回答问题。用心爱心专心2传感器问题5：话筒的作用是什么？问题6：说明动圈式话筒的工作原理和工作过程。问题7：说明电容式话筒的工作原理和工作过程。这种话筒的优点是什么？问题8：驻极体话筒的工作原理是什么？有何优点？阅读教材，思考并回答问题。指出：驻极体话筒利用了电介质的现象：将电介质放入电场中，在前后两个表面上会分别出现与的现象．某些电介质在电场中被极化后，去掉外加电场，仍然会长期保持被极化的状态，这种材料称为．演示实验：按照如图所示的连接驻极体话筒的工作电路，话筒的输出端经过隔直电容接到示波器。对着话筒喊话，观察示波器的荧光屏上的波形，再用另外一人同样对话筒喊话，比较两次声音产生的波形有什么不一样。上述过程，就是话筒将声音信号转换为电信号的过程。观察实验现象。结论：用心爱心专心3（3）．温度传感器的应用——电熨斗温度传感器是应用最广泛的传感器之一，它能把温度的高低转变成电信号，通常是利用物体的某一物理性质随温度的变化而改变的特性制成的．电熨斗就是靠温度传感器来控制温度的。实验：取一个报废的日光灯启辉器，去掉外壳，敲碎氖泡的玻璃，可以看到一个U型的双金属片，双金属片的旁边有一根直立的金属丝，两者构成一对触点，常温下触点是分离的，用火焰靠近金属片，可以看到双金属片的形状变化，与金属丝接触，熄灭火焰，双金属片逐渐恢复原状，两个触点分离。把这个启动器用到温控开关，可以控制小灯泡的。做实验，观察实验现象。电熨斗就装有双金属片温度传感器。这种传感器的作用是控制电路的通断。投影：电熨斗结构图（如图所示）思考与讨论：（1）常温下，上、下触点应是接触的还是分离的？当温度过高时，双金属片将怎样起作用？（2）熨烫棉麻衣物和熨烫丝绸衣物需要...
