高中物理人教版选修3-1第二章 恒定电流 学案VIP免费

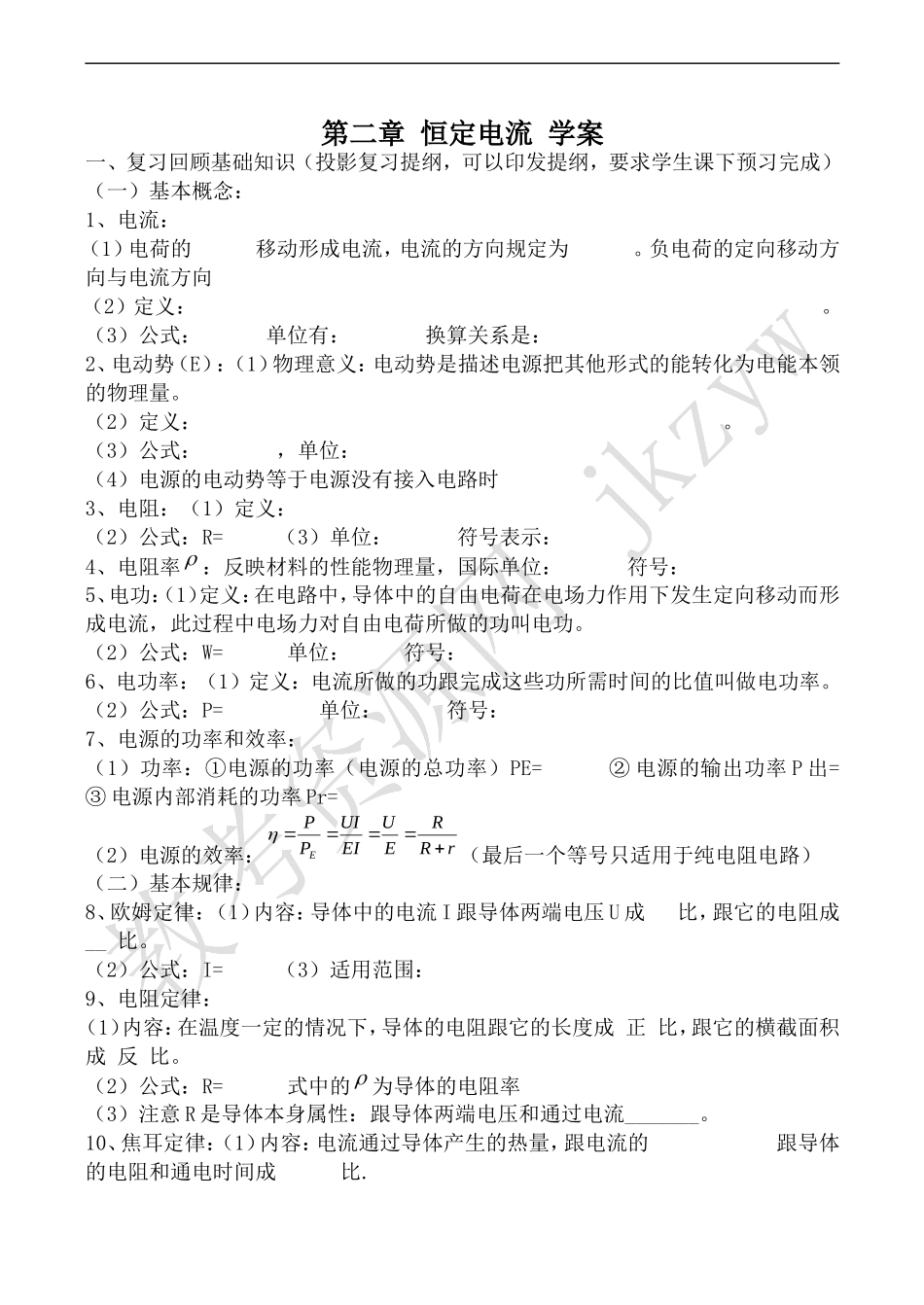

高中物理人教版选修3-1第二章 恒定电流 学案_第1页
1/6
高中物理人教版选修3-1第二章 恒定电流 学案_第2页
2/6
高中物理人教版选修3-1第二章 恒定电流 学案_第3页
3/6
第二章恒定电流学案一、复习回顾基础知识(投影复习提纲,可以印发提纲,要求学生课下预习完成)(一)基本概念:1、电流:(1)电荷的移动形成电流,电流的方向规定为。负电荷的定向移动方向与电流方向(2)定义:。(3)公式:单位有:换算关系是:2、电动势(E):(1)物理意义:电动势是描述电源把其他形式的能转化为电能本领的物理量。(2)定义:。(3)公式:,单位:(4)电源的电动势等于电源没有接入电路时3、电阻:(1)定义:(2)公式:R=(3)单位:符号表示:4、电阻率:反映材料的性能物理量,国际单位:符号:5、电功:(1)定义:在电路中,导体中的自由电荷在电场力作用下发生定向移动而形成电流,此过程中电场力对自由电荷所做的功叫电功。(2)公式:W=单位:符号:6、电功率:(1)定义:电流所做的功跟完成这些功所需时间的比值叫做电功率。(2)公式:P=单位:符号:7、电源的功率和效率:(1)功率:①电源的功率(电源的总功率)PE=②电源的输出功率P出=③电源内部消耗的功率Pr=(2)电源的效率:rRREUEIUIPPE(最后一个等号只适用于纯电阻电路)(二)基本规律:8、欧姆定律:(1)内容:导体中的电流I跟导体两端电压U成比,跟它的电阻成__比。(2)公式:I=(3)适用范围:9、电阻定律:(1)内容:在温度一定的情况下,导体的电阻跟它的长度成正比,跟它的横截面积成反比。(2)公式:R=式中的为导体的电阻率(3)注意R是导体本身属性:跟导体两端电压和通过电流_______。10、焦耳定律:(1)内容:电流通过导体产生的热量,跟电流的跟导体的电阻和通电时间成比.(2)公式:Q=(3)电功与电热的关系:在电路中电功等于电热,在电路中电功大于电热。11、闭合电路欧姆定律(1)内容:(2)公式:I=常用表达式还有:,,12、路端电压U跟负载的关系根据:E=U+U′、U′=Ir、I=rRE,E、r不变R↑→I,U、U′,当R→∞时,I=、U=、U′=(也称为断路时)R↓→I,U、U′,当R=0时,I=(短路电流强度)U=、U′=思考:电动势与路端电压的区别?13、闭合电路的U-I图象右图中a为电源的U-I图象;b为外电阻的U-I图象;两者的交点坐标表示该电阻接入电路时电路的总电流和路端电压;该点和原点之间的矩形的面积表示输出功率;a的斜率的绝对值表示内阻大小;b的斜率的绝对值表示外电阻的大小;当两个斜率相等时(即内、外电阻相等时图中矩形面积最大,即输出功率最大(可以看出当时路端电压是电动势的一半,电流是最大电流的一半)。14、用伏安法测电阻:用图甲所示电路测Rx阻值时,电压表示数为Rx两端电压,电流表示数为通过Rx的电流,IURx,实际电流表示数为IR+IV。测得Rx值比真值小。当Rv值越大,Iv越小,电流表示数越接近IR,当RV>>Rx时,测量值Rx比较准值。这种接法(电流表外接法)适宜测量_____电阻。(填写较大或较小)用图乙所示电路,测Rx值时,当Rx>>RA时,测量值比较准确。这种接法(电流表内接法)适宜测量电阻。(填写较大或较小)RV1V2+-+--+探针图2ARx甲VARx乙VuOIImiEUM(I,U)βαbaN15、欧姆表的使用:A、注意事项:(1)选择合适的倍率档后,先电阻调零,再把红、黑表笔并接在待测电阻两端,进行测量。(2)每次换档必须重新电阻调零。(3)选择合适的倍率档,使指针在中值电阻附近时误差较小。(4)测电阻时要把选择开关置于“”档。(5)不能用两手同时握住两表笔金属部分测电阻,以免人体电阻和被测电阻并联造成误差。(6)测电阻前,必须把待测电阻同其它电路断开。(7)测完电阻,要拔出表笔,并把选择开关置于“OFF”档或交流电压最高档。为防止止漏电,电表长期不用时,应该取出电池。(8)测量电阻时,若指针偏角过小,应换倍率较大的档进行测量;若指针偏角过大,应换倍率较小的档进行测量。B、用多用表测一个电阻的阻值,多用表的“Ω”挡有“×1”、“×10”、“×100”三挡,先选用“×10”挡,调零后测量结果如图所示.这说明被测电阻很_大_(填“大”或“小”),应换用__×100__挡,并重新欧姆调零后再测量。二、概念、规律的应用☆对基本概念、基本规律的理解和应用1.图1中1,2为图象所对应的两个导体...
