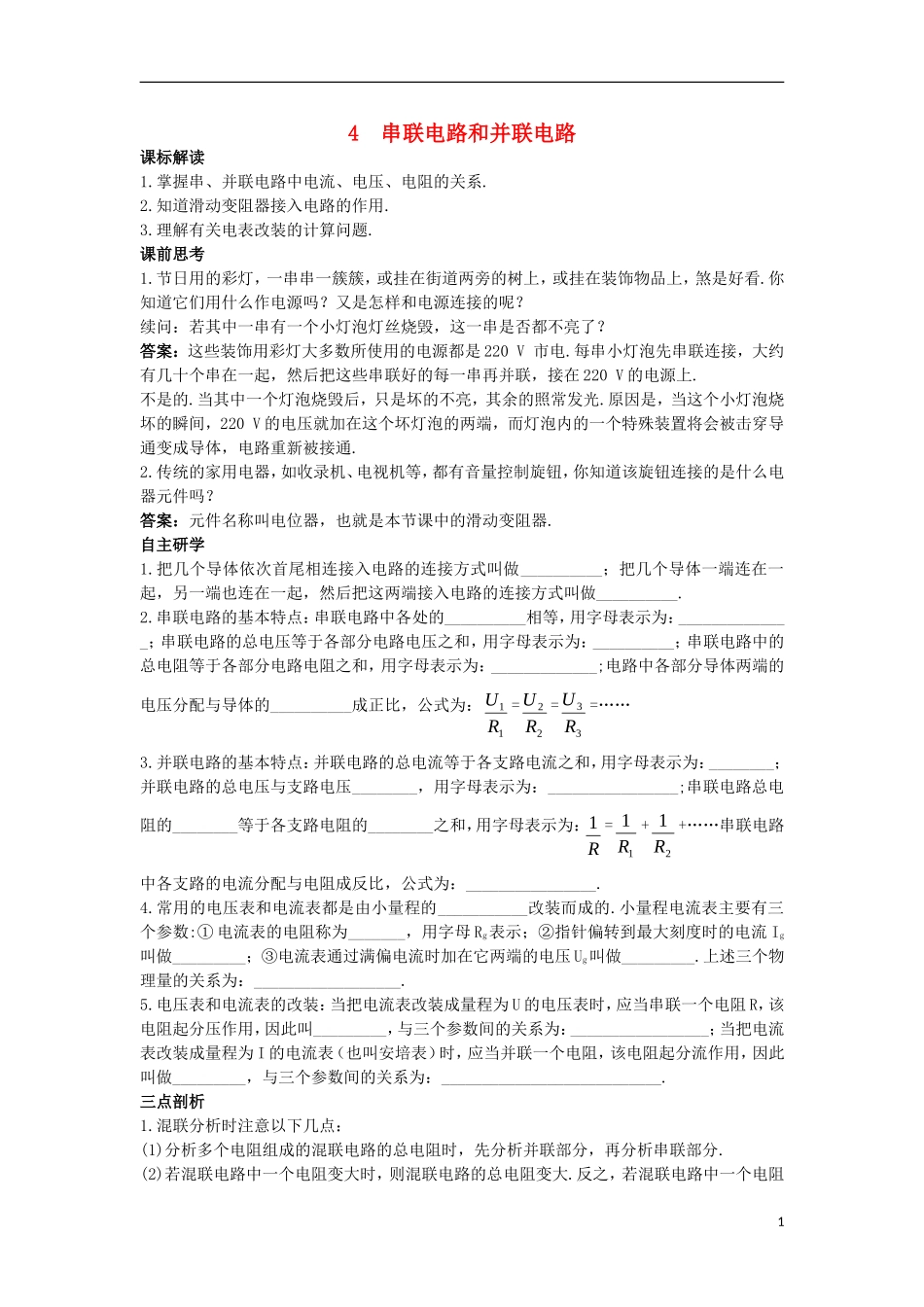

4串联电路和并联电路课标解读1.掌握串、并联电路中电流、电压、电阻的关系.2.知道滑动变阻器接入电路的作用.3.理解有关电表改装的计算问题.课前思考1.节日用的彩灯，一串串一簇簇，或挂在街道两旁的树上，或挂在装饰物品上，煞是好看.你知道它们用什么作电源吗？又是怎样和电源连接的呢？续问：若其中一串有一个小灯泡灯丝烧毁，这一串是否都不亮了？答案：这些装饰用彩灯大多数所使用的电源都是220V市电.每串小灯泡先串联连接，大约有几十个串在一起，然后把这些串联好的每一串再并联，接在220V的电源上.不是的.当其中一个灯泡烧毁后，只是坏的不亮，其余的照常发光.原因是，当这个小灯泡烧坏的瞬间，220V的电压就加在这个坏灯泡的两端，而灯泡内的一个特殊装置将会被击穿导通变成导体，电路重新被接通.2.传统的家用电器，如收录机、电视机等，都有音量控制旋钮，你知道该旋钮连接的是什么电器元件吗？答案：元件名称叫电位器，也就是本节课中的滑动变阻器.自主研学1.把几个导体依次首尾相连接入电路的连接方式叫做__________；把几个导体一端连在一起，另一端也连在一起，然后把这两端接入电路的连接方式叫做__________.2.串联电路的基本特点：串联电路中各处的__________相等，用字母表示为：______________；串联电路的总电压等于各部分电路电压之和，用字母表示为：__________；串联电路中的总电阻等于各部分电路电阻之和，用字母表示为：_____________;电路中各部分导体两端的电压分配与导体的__________成正比，公式为：11RU=22RU=33RU=……3.并联电路的基本特点：并联电路的总电流等于各支路电流之和，用字母表示为：________；并联电路的总电压与支路电压________，用字母表示为：________________;串联电路总电阻的________等于各支路电阻的________之和，用字母表示为：R1=11R+21R+……串联电路中各支路的电流分配与电阻成反比，公式为：________________.4.常用的电压表和电流表都是由小量程的___________改装而成的.小量程电流表主要有三个参数:①电流表的电阻称为_______，用字母Rg表示；②指针偏转到最大刻度时的电流Ig叫做_________；③电流表通过满偏电流时加在它两端的电压Ug叫做_________.上述三个物理量的关系为：__________________.5.电压表和电流表的改装：当把电流表改装成量程为U的电压表时，应当串联一个电阻R，该电阻起分压作用，因此叫_________，与三个参数间的关系为：_________________；当把电流表改装成量程为I的电流表（也叫安培表）时，应当并联一个电阻，该电阻起分流作用，因此叫做_________，与三个参数间的关系为：___________________________.三点剖析1.混联分析时注意以下几点：(1)分析多个电阻组成的混联电路的总电阻时，先分析并联部分，再分析串联部分.(2)若混联电路中一个电阻变大时，则混联电路的总电阻变大.反之，若混联电路中一个电阻1变小时，则混联电路的总电阻变小.(3)若混联电路中一个滑动变阻器接在两个支路中，滑动触头移动时引起总阻值变化比较复杂，可能是先变大后变小，也可能是一直变大或一直变小.如图2-4-1，当滑片P从左端滑到右端的过程中AB间的电阻一直变小；当滑片P从右端滑到左端的过程中，AB间的电阻一直变大.如2-4-2所示两支路的阻值之和保持不变的情况下，当两支路的阻值相差最多时，A、B间的阻值最小，当两支路阻值相差最少时，A、B间的阻值最大.图2-4-1图2-4-22.电压表和电流表的改装（1）电压表的原理图2-4-3电压表是利用串联电路电阻分压特点制成的.如图2-4-3所示，它是由灵敏电流表和一个分压电阻做成的.分压电阻的阻值R为R=gggRUUU或R=gggggRRIRIU=(n-1)Rg式中U为改装成的伏特表的电压，Ug为电流表的最大电压值，即满偏电流与电流表内阻Rg之积，n为改装后电压表较灵敏电流表电压扩大的倍数，即n=gUU.（2）电流表的原理图2-4-4安培表是利用并联电路的特点制成的，如图2-4-4所示，安培表是由电流表和分流电阻R组成.分流电阻R的大小为R=ggIIIRg或R=11nRg式中Rg为电流表内阻，I为改装后安培表电流，Ig为电流表满偏电流，n为安培表较原电流表电流扩大的倍数，即n=gII.2（3）用小量程电流表G改装成电...
