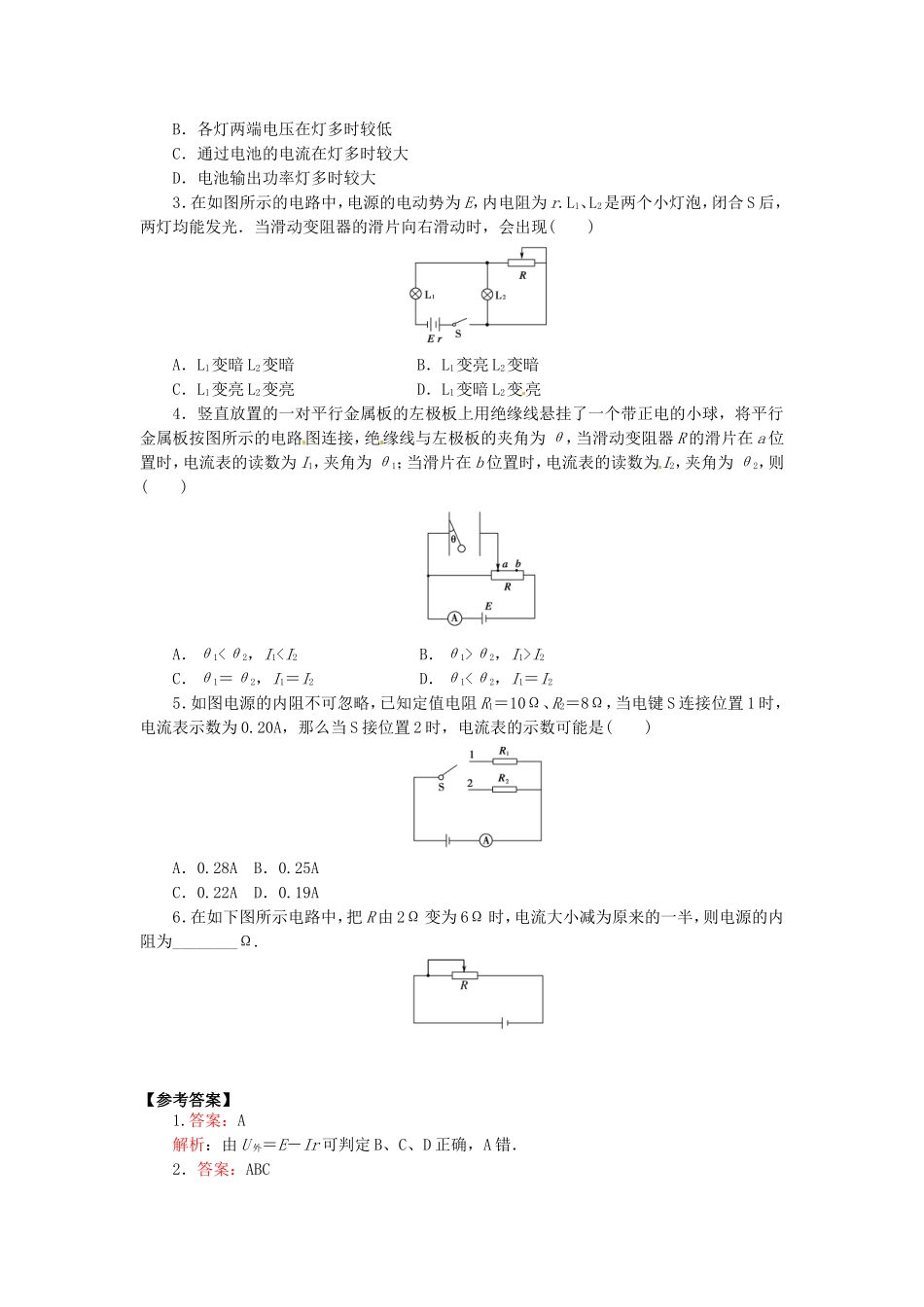

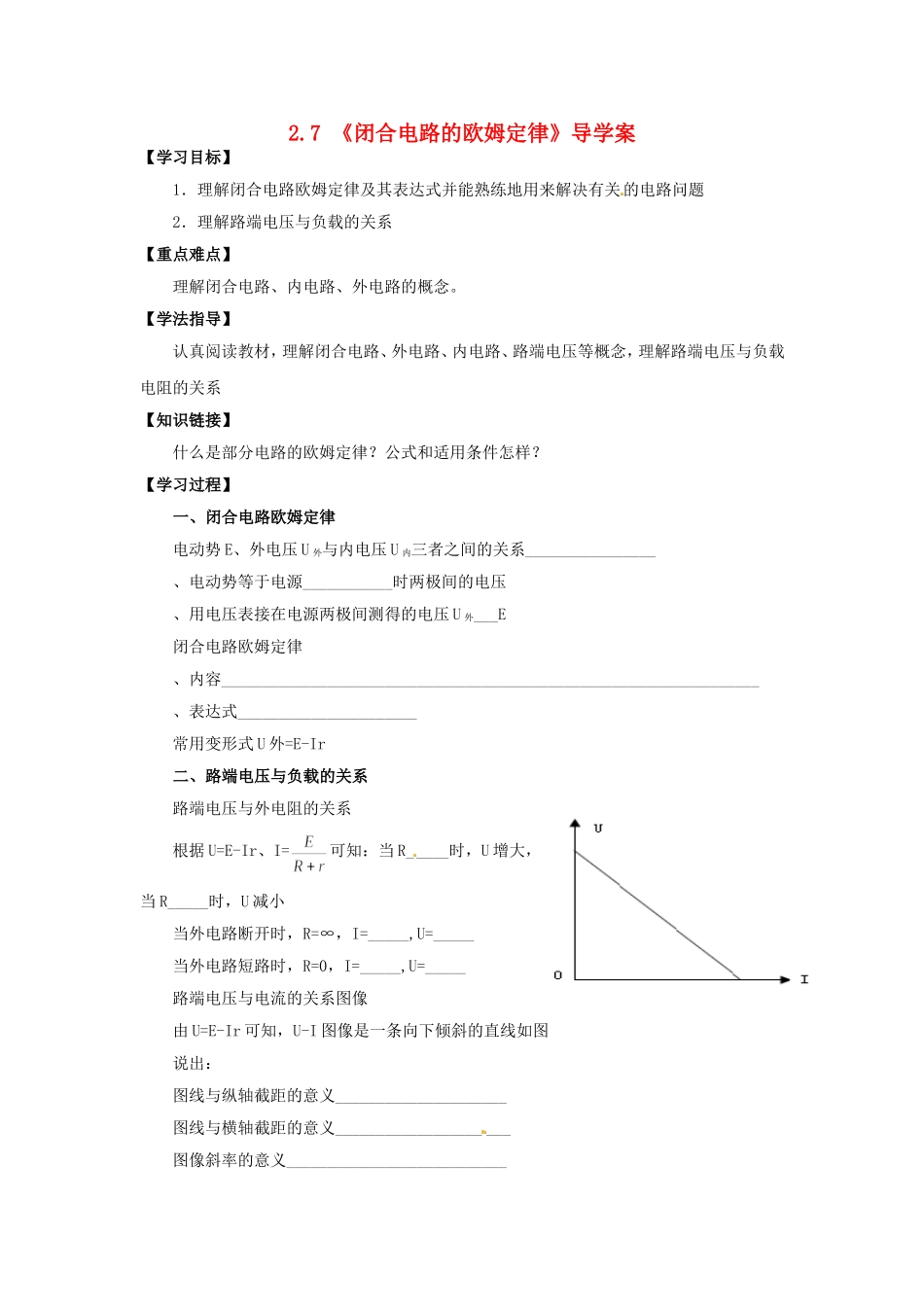

2.7《闭合电路的欧姆定律》导学案【学习目标】1．理解闭合电路欧姆定律及其表达式并能熟练地用来解决有关的电路问题2．理解路端电压与负载的关系【重点难点】理解闭合电路、内电路、外电路的概念。【学法指导】认真阅读教材，理解闭合电路、外电路、内电路、路端电压等概念，理解路端电压与负载电阻的关系【知识链接】什么是部分电路的欧姆定律？公式和适用条件怎样？【学习过程】一、闭合电路欧姆定律电动势E、外电压U外与内电压U内三者之间的关系________________、电动势等于电源___________时两极间的电压、用电压表接在电源两极间测得的电压U外___E闭合电路欧姆定律、内容__________________________________________________________________、表达式______________________常用变形式U外=E-Ir二、路端电压与负载的关系路端电压与外电阻的关系根据U=E-Ir、I=可知：当R_____时，U增大，当R_____时，U减小当外电路断开时，R=∞，I=_____,U=_____当外电路短路时，R=0，I=_____,U=_____路端电压与电流的关系图像由U=E-Ir可知，U-I图像是一条向下倾斜的直线如图说出：图线与纵轴截距的意义_____________________图线与横轴截距的意义_____________________图像斜率的意义___________________________与部分电路欧姆定律U—I曲线的区别_________________________________________________【典型例题】例1、在图中R1=14Ω,R2=9Ω.当开关处于位置1时，电流表读数I1=0.2A;当开关处于位置2时，电流表读数I2=0.3A.求电源的电动势E和内电阻r。例2、如图是某电源的路端电压U随干路电流I的变化图像，有图像可知，该电源的电动势_____V,内阻为____。例3、四节干电池，每节电动势为1.5V，内阻为0.5Ω，用这四节干电池组成串联电池组对电阻R=18Ω的用电器供电，试计算：（1）用电器上得到的电压和电功率；（2）电池组的内电压和在内电阻上损失的热功率.【训练测试】1.下列闭合电路的说法中，错误的是()A．电源短路时，路端电压等于电动势B．电源短路时，路端电压为零C．电源断路时，路端电压最大D．电源的负载增加时，路端电压也增大2．如右图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是()A．灯少时各灯较亮，灯多时各灯较暗02468123U/VI/AB．各灯两端电压在灯多时较低C．通过电池的电流在灯多时较大D．电池输出功率灯多时较大3．在如图所示的电路中，电源的电动势为E，内电阻为r.L1、L2是两个小灯泡，闭合S后，两灯均能发光．当滑动变阻器的滑片向右滑动时，会出现()A．L1变暗L2变暗B．L1变亮L2变暗C．L1变亮L2变亮D．L1变暗L2变亮4．竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接，绝缘线与左极板的夹角为θ，当滑动变阻器R的滑片在a位置时，电流表的读数为I1，夹角为θ1；当滑片在b位置时，电流表的读数为I2，夹角为θ2，则()A．θ1<θ2，I1θ2，I1>I2C．θ1＝θ2，I1＝I2D．θ1<θ2，I1＝I25．如图电源的内阻不可忽略，已知定值电阻R1＝10Ω、R2＝8Ω，当电键S连接位置1时，电流表示数为0.20A，那么当S接位置2时，电流表的示数可能是()A．0.28AB．0.25AC．0.22AD．0.19A6．在如下图所示电路中，把R由2Ω变为6Ω时，电流大小减为原来的一半，则电源的内阻为________Ω.【参考答案】1.答案：A解析：由U外＝E－Ir可判定B、C、D正确，A错．2．答案：ABC3．答案：D解析：由滑片向右滑动时电阻变大，线路中总电阻变大，总电流减小，所以L1变暗，L2两端的电压增大，所以L2变亮．4．答案：D5．答案：C解析：电键S接2后，电路的总电阻减小，总电流一定增大，所以电流不可能是0.19A，电源的路端电压一定减小；原来路端电压为2V，所以电键S接2后路端电压低于2V，因此电流一定小于0.25A，故只能选C.6．答案：2解析：由闭合电路欧姆定律求解【学习反思】闭合电路欧姆定律的适用条件是什么？怎样理解“电动势等于电源没有接入电路时两极间的电压”？电动势和电压有何区别
