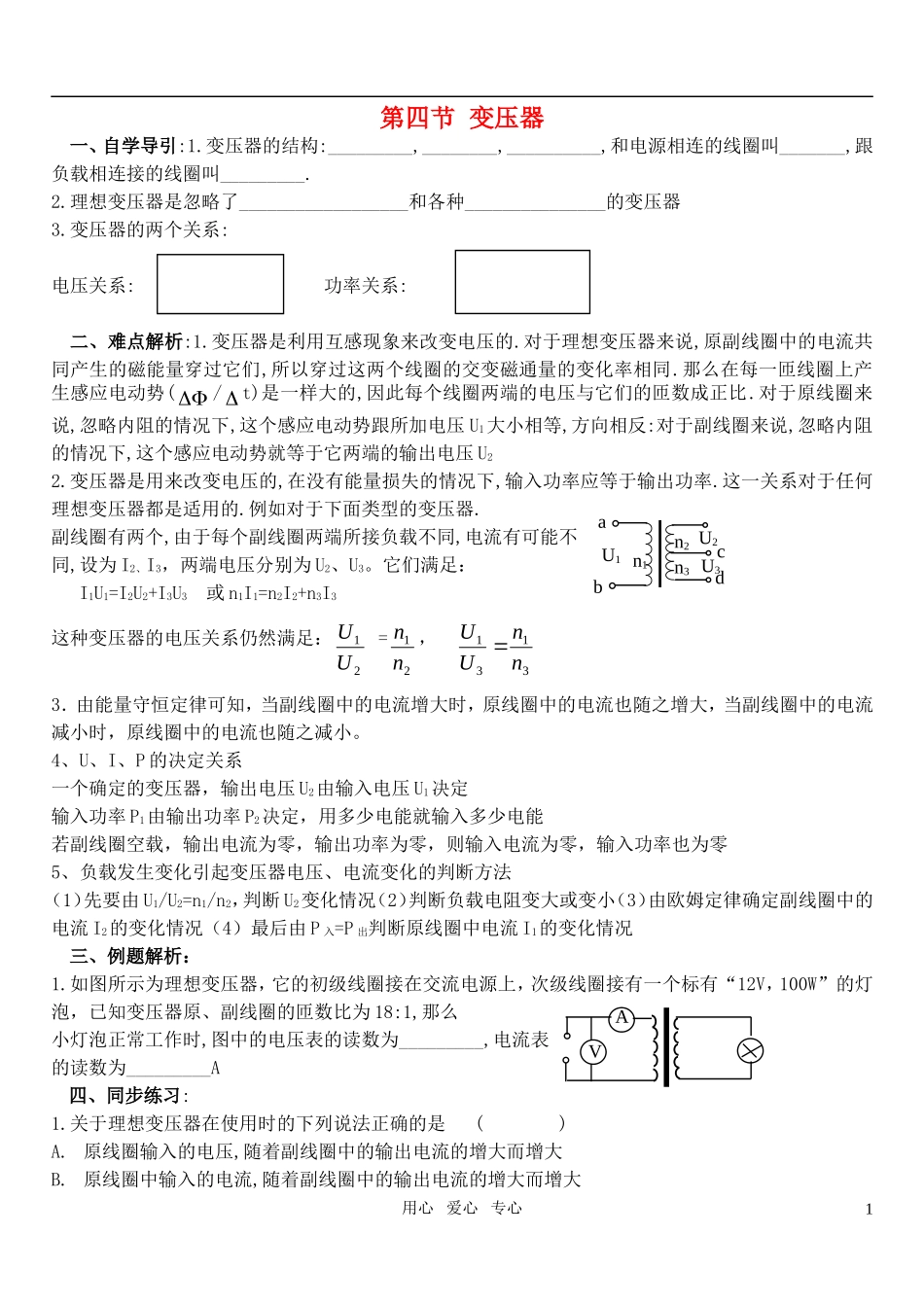

高中物理 第四节变压器导学案 新人教版选修3-2VIP免费

第四节变压器一、自学导引:1.变压器的结构:_________,________,__________,和电源相连的线圈叫_______,跟负载相连接的线圈叫_________.2.理想变压器是忽略了__________________和各种_______________的变压器3.变压器的两个关系:电压关系:功率关系:二、难点解析:1.变压器是利用互感现象来改变电压的.对于理想变压器来说,原副线圈中的电流共同产生的磁能量穿过它们,所以穿过这两个线圈的交变磁通量的变化率相同.那么在每一匝线圈上产生感应电动势(/t)是一样大的,因此每个线圈两端的电压与它们的匝数成正比.对于原线圈来说,忽略内阻的情况下,这个感应电动势跟所加电压U1大小相等,方向相反:对于副线圈来说,忽略内阻的情况下,这个感应电动势就等于它两端的输出电压U22.变压器是用来改变电压的,在没有能量损失的情况下,输入功率应等于输出功率.这一关系对于任何理想变压器都是适用的.例如对于下面类型的变压器.副线圈有两个,由于每个副线圈两端所接负载不同,电流有可能不同,设为I2、I3，两端电压分别为U2、U3。它们满足：I1U1=I2U2+I3U3或n1I1=n2I2+n3I3这种变压器的电压关系仍然满足：21UU=21nn，3131nnUU3．由能量守恒定律可知，当副线圈中的电流增大时，原线圈中的电流也随之增大，当副线圈中的电流减小时，原线圈中的电流也随之减小。4、U、I、P的决定关系一个确定的变压器，输出电压U2由输入电压U1决定输入功率P1由输出功率P2决定，用多少电能就输入多少电能若副线圈空载，输出电流为零，输出功率为零，则输入电流为零，输入功率也为零5、负载发生变化引起变压器电压、电流变化的判断方法（1）先要由U1/U2=n1/n2，判断U2变化情况（2）判断负载电阻变大或变小（3）由欧姆定律确定副线圈中的电流I2的变化情况（4）最后由P入=P出判断原线圈中电流I1的变化情况三、例题解析：1.如图所示为理想变压器，它的初级线圈接在交流电源上，次级线圈接有一个标有“12V，100W”的灯泡，已知变压器原、副线圈的匝数比为18:1,那么小灯泡正常工作时,图中的电压表的读数为_________,电流表的读数为_________A四、同步练习:1.关于理想变压器在使用时的下列说法正确的是()A.原线圈输入的电压,随着副线圈中的输出电流的增大而增大B.原线圈中输入的电流,随着副线圈中的输出电流的增大而增大用心爱心专心1cbadU1n1U2U3n2n3AVC.当副线圈空载时,原线圈中无电流D.当副线圈空载时,原线圈中无电压2.用理想变压器给负载供电,变压器输入电压一定时,在下列办法中可以使变压器的输入功率增加的是()A.增大负载电阻的阻值,而原、副线圈的匝数保持不变B.减小负载电阻的阻值，而原、副线圈的匝数保持不变C.增加副线圈的匝数，而原线圈的匝数和负载电阻保持不变D.增加原线圈的匝数，而副线圈的匝数和负载电阻保持不变3．一个理想变压器，原线圈匝数为1400匝，副线圈为700匝，在副线圈的输出端接有电阻R，下面说法正确的有（）A.输入、输出功率之比为P1：P2=2：1B.原、副线圈两端电压之比U1：U2=2：1C.原、副线圈的电流之比为I1：I2=2：1D.原、副线圈的电流频率之比为f1：f2=2：14．如图所示，一台理想变压器的原线圈和副线圈匝数比为n1：n2=1:2,原线圈接交流电压220V,Q为保险丝,其允许通过电流不超过2A,R为负载电阻,变压器正常工作时,R的阻值A.大于220ΩB.大于440ΩC.不小于220ΩD.不小于440Ω5.一台理想变压器,原线圈匝数为n1,两副线圈的匝数为n2和n3原线圈电压为U1,两副线圈的电压分别为U2和U3,电流分别为I1、I2和I3，下面的结论正确的是（）A．U1:U2=n1:n2,U2:U3=n2:n3B.n1I1=n2I2+n3I3C.I1:I2=n2;n1,I1:I3=n3:n1D.I1U1=I2U2+I3U36．钳形电流表的外形和结构如图（a）所示。图（a）中电流表的读数为1.2A。图（b）中用同一电缆线绕了3匝，则A.这种电流表能测直流电流，图（b）的读数为2.4AB.这种电流表能测交流电流，图（b）的读数为0.4AC.这种电流表能测交流电流，图（b）的读数为3.6AD.这种电流表既能测直流电流，又能测交流电流，图（b）的读数为3.6A7.如图所示,M是理想变压器,电源电压U不变,当变阻器的滑片P向上移动时,示数发生变化的电表是()A电流表A1B.电压表V1C.电流表A2D.电压表V28.一理想变压器,原线的...
