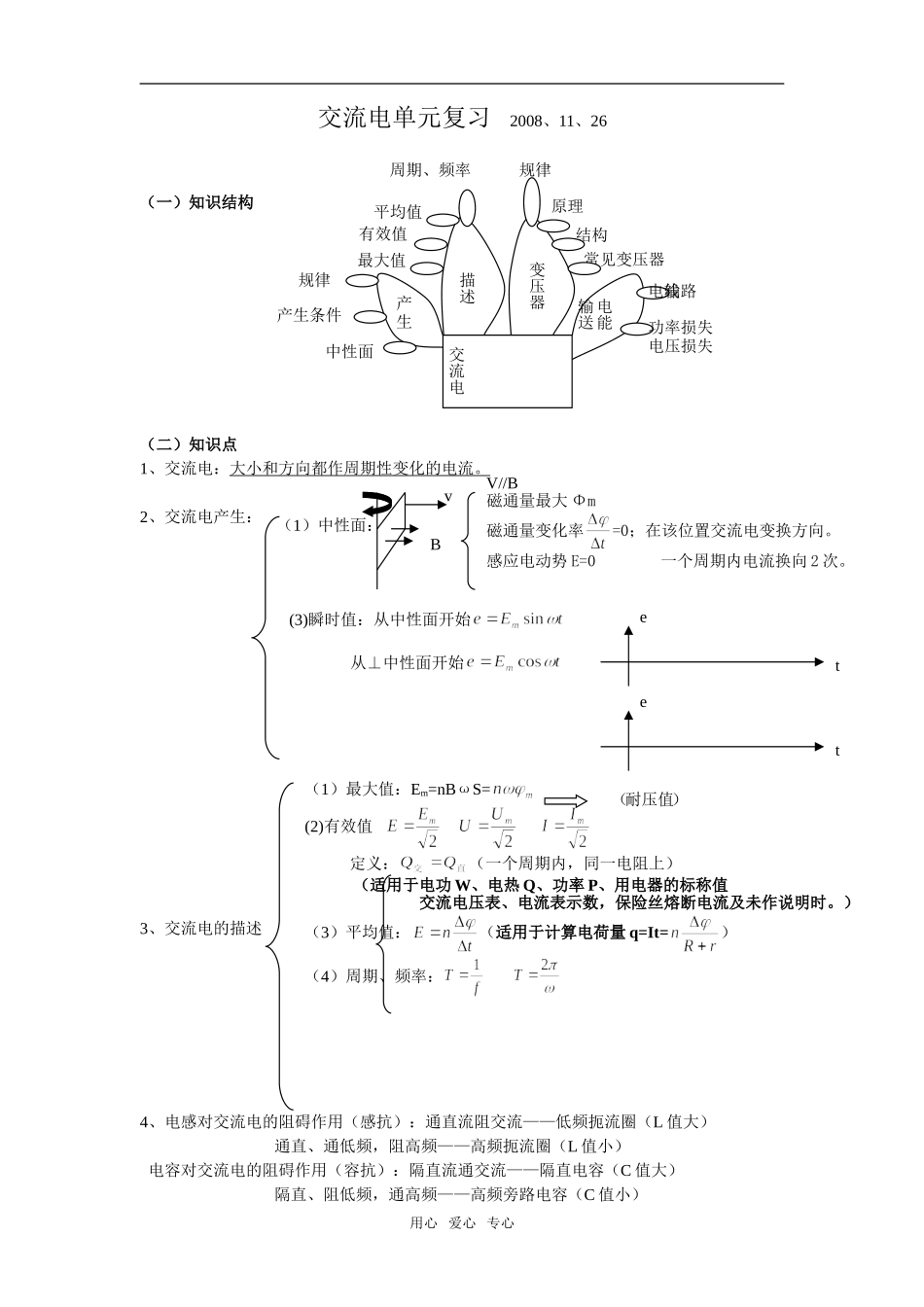

交流电单元复习2008、11、26（一）知识结构（二）知识点1、交流电：大小和方向都作周期性变化的电流。2、交流电产生：3、交流电的描述4、电感对交流电的阻碍作用（感抗）：通直流阻交流——低频扼流圈（L值大）通直、通低频，阻高频——高频扼流圈（L值小）电容对交流电的阻碍作用（容抗）：隔直流通交流——隔直电容（C值大）隔直、阻低频，通高频——高频旁路电容（C值小）用心爱心专心（1）最大值：Em=nBωS=(2)有效值定义：（一个周期内，同一电阻上）（适用于电功W、电热Q、功率P、用电器的标称值交流电压表、电流表示数，保险丝熔断电流及未作说明时。）（3）平均值：（适用于计算电荷量q=It=）（4）周期、频率：V//B磁通量最大Φm磁通量变化率=0；在该位置交流电变换方向。感应电动势E=0一个周期内电流换向2次。交流电产生描述变压器电能输送中性面产生条件规律常见变压器结构原理规律有效值最大值平均值周期、频率功率损失电压损失输电线路（1）中性面：vB(3)瞬时值：从中性面开始从⊥中性面开始tete（耐压值）5、理想变压器（1）构造：原线圈、副线圈、闭合铁芯。（2）原理：互感（3）规律：（4）常见变压器：画出电路图6、电能的输送：（1）输电损失（2）画出输电线路：∽（3）关系式：输送电压为输送功率为P2,=用心爱心专心①电压：；②功率：；③电流：；④决定关系：决定；决定；决定。注：变压器不能使用直流电。1、电压互感器作用2、电流互感器作用3、画出自耦变压器电路图功率损失：电压损失：高电压输送，减小功率、电压损失。输电线电阻r用户电阻RIU输UP输=U输P2=P输输线电阻rU1P1P3输送电流为I2=（三）典型习题1、如图，匀强磁场的磁感应强度B=0.5T,边长为L=10cm的正方形线圈abcd共100匝，线圈电阻r=1Ω，线圈绕垂直于磁感线的轴匀速转动。外电路电阻R=4Ω。求：（1）感应电动势最大值（3.14V）（2）由图示位置转过60。角时的感应电动势值(1.57V)（3）由图示位置转过60。角过程中产生的感应电动势值(2.6V)（4）交流电压表的示数(1.78V)（5）线圈转动一周在电阻R上产生的热量(0.79J)（6）在周期内通过电阻R的电荷量为多少(0.0867C)。2、图5-44表示一交流电的电流随时间而变化的图象，此交流电流的有效值是A．3.5AB．AC．AD．5A3、一个电阻丝接在100伏直流电源上，产生的热功率为P，同样的电阻丝接在正弦交流电压上，热功率为P/2，则该交流电压的最大值为A.伏B．100伏C.伏D．70伏4、下列有关理想变压器的说法正确的是：A、原、副线圈中交变电流的频率一定相等B、穿过原、副线圈的磁通量的变化率一定相等C、副线圈的输出功率和原线圈的输入功率一定相等D.原线圈的导线比副线圈导线细E．变压器是一种能够改变交流电压的设备F．凡是能改变交流电压的设备，都是变压器G．原线圈中输入功率随着副线圈中的负载阻值增大而增大H．负载空载时，原线圈中的电流为零I．当副线圈空载时，原线圈上的电压为零J．原线圈中的输入电流随着副线圈中的输出电流的增大而增大5、如图3，有一理想变压器，原线圈接在电压一定的正弦交流电源上，副线圈电路中接入三个电阻R1、R2、R3，各交流电表的内阻对电路的影响不计，原来开关S是断开的，当开关S闭合时，各电表的示数变化情况是（）A.电流表A1示数变大B.电流表A2示数变大C.电压表V1示数变小D.电压表V2示数变大6．在图5-36的电压互感器的接线图中，接线正确的是7．如图5-45所示，矩用心爱心专心V~V1V2abR1R2R3A1A2S图3形线圈面积为S，匝数为N，内阻为r，绕oo'轴以角速度ω作匀速转动，在它从图示位置转过90°的过程中，下面说法正确的是8、图5-52所示为理想变压器，3个灯泡L1，L2，L3都标有“5V，5W”，L4标有“5V，10W”．若它们都能正常发光，则变压器原、副线圈匝数比n1∶n2和输入电压u应为A．2∶1，25伏B．1∶2，20伏C．1∶2，25伏D．2∶1，20伏9、将一根电阻为0.5欧、长为0.5米的粗细均匀的导线弯成如图5-57所示的形状，且oa=ab=bc=cd=do'，置于匀强磁场的金属框架上．已知磁感应强度B=4特，R=1.5欧．在o'处接一个绝缘手柄p，令其以50转/秒匀速转动，试问：(1)当电键K断开时，电压表的示数是多少？(2)当电键闭合时，安培表的示数是...
