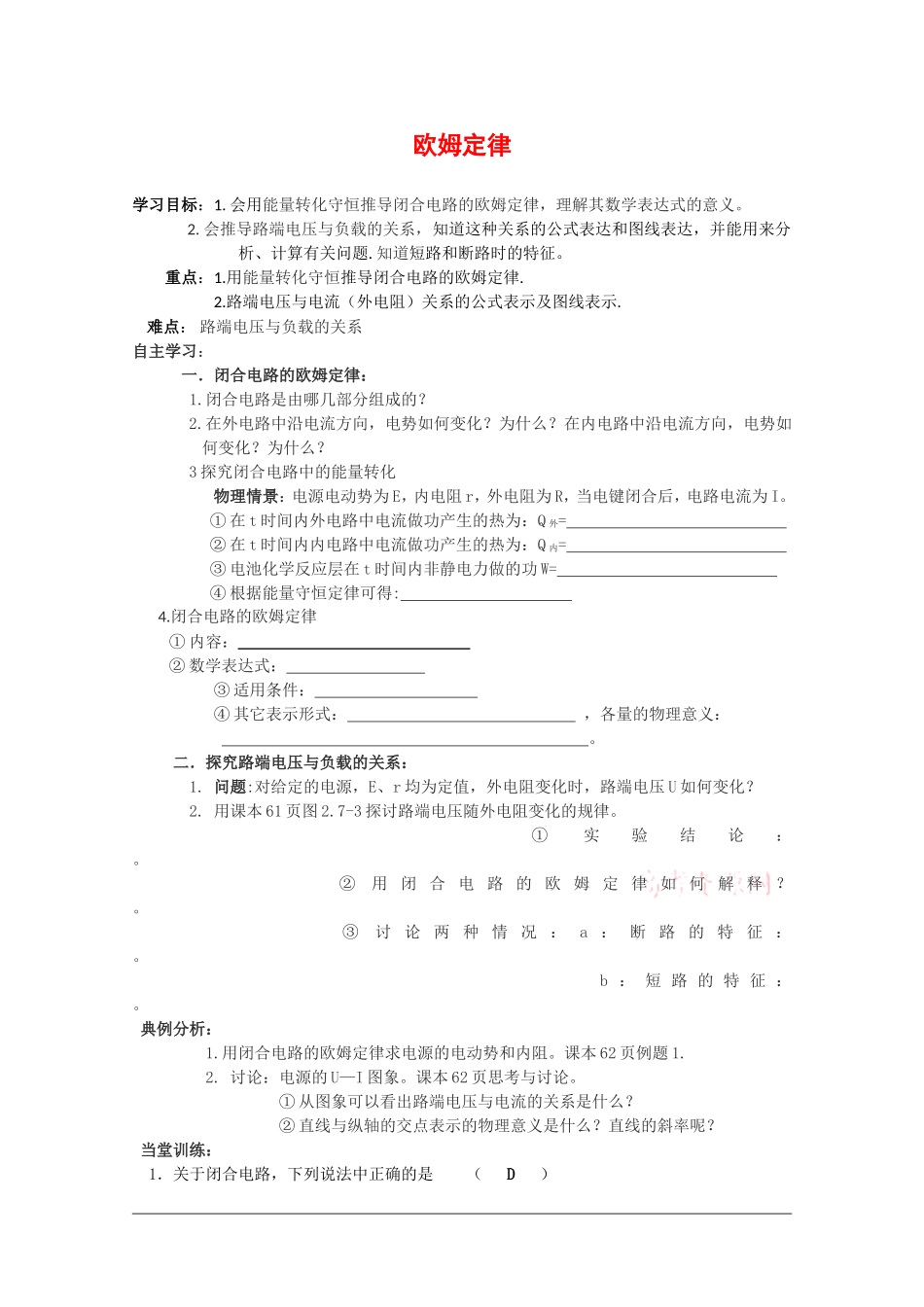

欧姆定律学习目标：1.会用能量转化守恒推导闭合电路的欧姆定律，理解其数学表达式的意义。2.会推导路端电压与负载的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题.知道短路和断路时的特征。重点：1.用能量转化守恒推导闭合电路的欧姆定律.2.路端电压与电流（外电阻）关系的公式表示及图线表示.难点：路端电压与负载的关系自主学习：一．闭合电路的欧姆定律：1.闭合电路是由哪几部分组成的？2.在外电路中沿电流方向，电势如何变化？为什么？在内电路中沿电流方向，电势如何变化？为什么？3探究闭合电路中的能量转化物理情景：电源电动势为E，内电阻r，外电阻为R，当电键闭合后，电路电流为I。①在t时间内外电路中电流做功产生的热为：Q外=②在t时间内内电路中电流做功产生的热为：Q内=③电池化学反应层在t时间内非静电力做的功W=④根据能量守恒定律可得:4.闭合电路的欧姆定律①内容：②数学表达式：③适用条件：④其它表示形式：，各量的物理意义：。二．探究路端电压与负载的关系：1.问题:对给定的电源，E、r均为定值，外电阻变化时，路端电压U如何变化？2.用课本61页图2.7-3探讨路端电压随外电阻变化的规律。①实验结论：。②用闭合电路的欧姆定律如何解释？。③讨论两种情况：a：断路的特征：。b：短路的特征：。典例分析：1.用闭合电路的欧姆定律求电源的电动势和内阻。课本62页例题1.2.讨论：电源的U—I图象。课本62页思考与讨论。①从图象可以看出路端电压与电流的关系是什么？②直线与纵轴的交点表示的物理意义是什么？直线的斜率呢？当堂训练：1．关于闭合电路，下列说法中正确的是（D）（A）电源被短路时，电流无限大。（B）电源被短路时，端压无限大。(C)电路断开时，端压为零。（D）外电阻增大时，内电压必减小。2．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是[D]A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．如外电压不变，则内电压减小时，电源电动势也随内电压减小D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量3.如图所示电路用来测定电池组的电动势和内电阻。其中V为电压表（其电阻足够大），定值电阻R=7.0Ω。在电键未接通时，V的读数为6.0V；接通电键后，V的读数变为5.6V。那么，电池组的电动势和内电阻分别等于（A）（A）6.0V，0.5Ω（B）6.0V，1.25Ω（C）5.6V，1.25Ω（D）5.6V，0.5Ω4.电动势为2V的电池在电路上输出1A的电流，可以断定（）A．内外电阻相差2ΩB．外电阻为2ΩC．内电阻为2ΩD．内外电阻之和为2Ω。5.手电筒的两节干电池，已经用了很长时间，灯泡只能发出很微弱的光，把他们取出来，用电压表测电压，电压表的示数很接近3V，再把他们作为一个台式电子钟的电源，电子钟能正常工作，下列说法正确的是：（C）①这两节干电池的电动势减小了很多②这两节干电池的内电阻增大较大③这台电子钟的额定电压一定比手电筒里的小灯泡的额定电压小④这台电子钟正常工作时电流一定比小灯泡正常工作时电流小A.①②B.①③C.②④D.①②④6.如图所示电路中灯泡L1和L2都不亮，用伏特表测得各部分的电压分别是：Uad=U，Uab=0，Ubc=0，Udc=U，已知a.d间电源电压为U，则产生故障应是（B）A、灯泡L1断路；B．L2断路；C．变阻器断路；D．电源短路。7．图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是[AD]A．电动势E1＝E2，发生短路时的电流I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化大课后作业：8.如图的电路中,R1=10Ω,R2=R4=5Ω,R3=15Ω.当1S断开时电压表示数为9V,当S1闭合,S2断开时,电压表读数为8.5V.求、S1S2均闭合时,电压表读数为多少?(7.5V)9.在图所示的电路中,每个电池的电动势ε=1.5V,内电阻r=0.1Ω,R1=0.8Ω,R2=3Ω,R3=6Ω,当开关S闭合时,求：(1)电流表、电压表读数;(1A,2.8V)(2)内外电路上消耗的电功率;（0.2W2.8W）(3)电源的功率.3w课后反思：。闭合电路的欧姆定律的应用（第二课时）主备人：侯兆廷学习目标...
