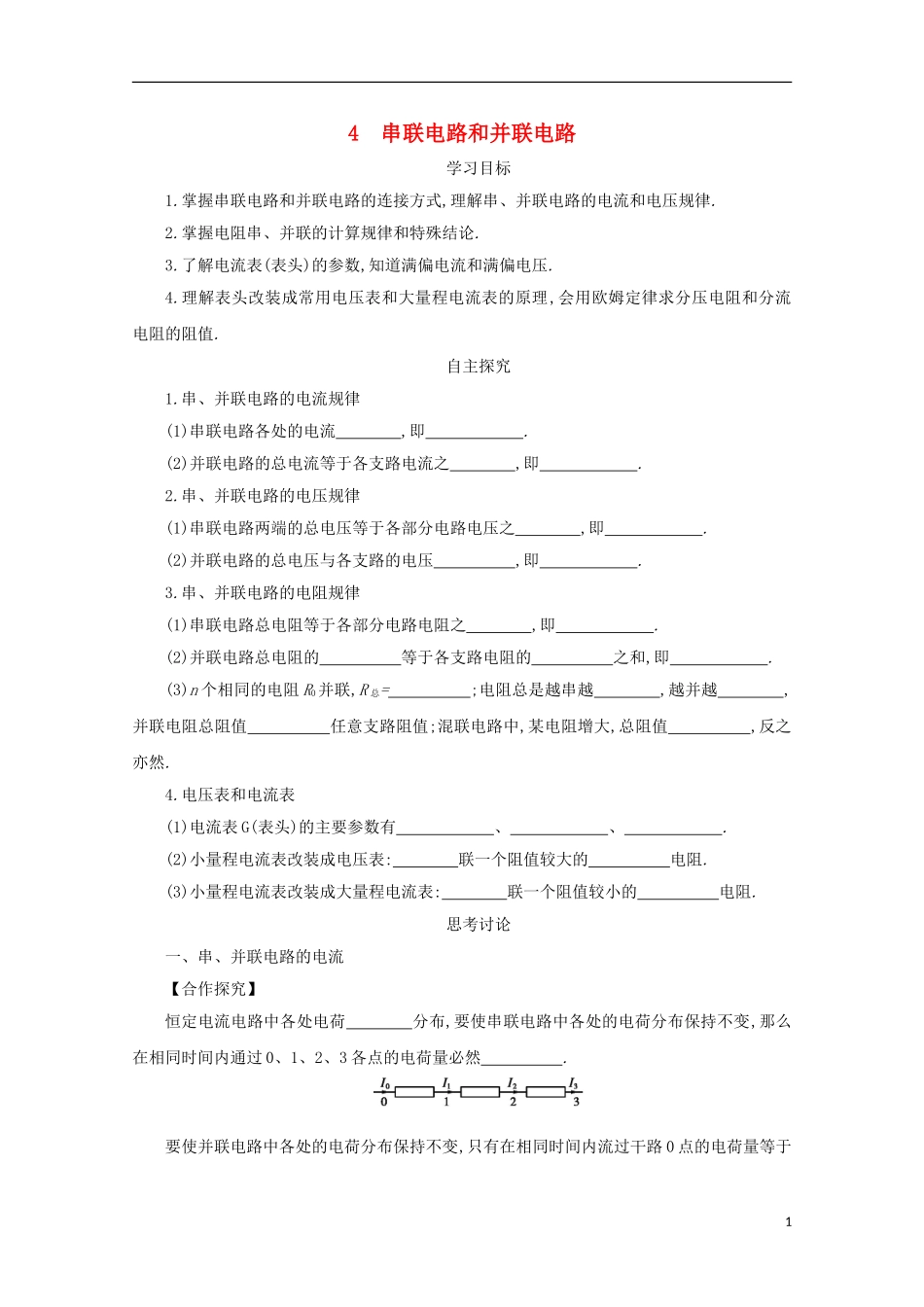

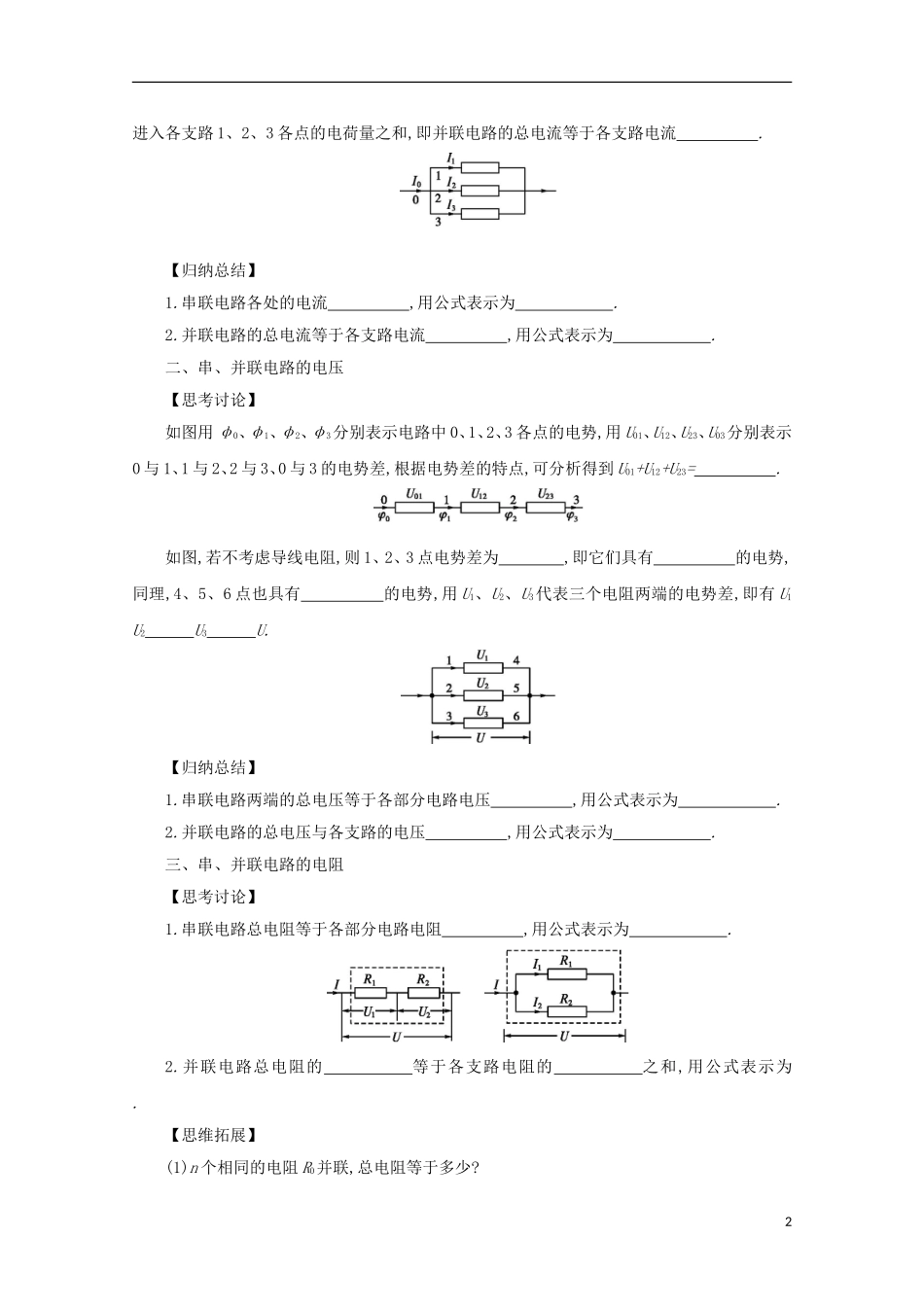

4串联电路和并联电路学习目标1.掌握串联电路和并联电路的连接方式,理解串、并联电路的电流和电压规律.2.掌握电阻串、并联的计算规律和特殊结论.3.了解电流表(表头)的参数,知道满偏电流和满偏电压.4.理解表头改装成常用电压表和大量程电流表的原理,会用欧姆定律求分压电阻和分流电阻的阻值.自主探究1.串、并联电路的电流规律(1)串联电路各处的电流,即.(2)并联电路的总电流等于各支路电流之,即.2.串、并联电路的电压规律(1)串联电路两端的总电压等于各部分电路电压之,即.(2)并联电路的总电压与各支路的电压,即.3.串、并联电路的电阻规律(1)串联电路总电阻等于各部分电路电阻之,即.(2)并联电路总电阻的等于各支路电阻的之和,即.(3)n个相同的电阻R0并联,R总=;电阻总是越串越,越并越,并联电阻总阻值任意支路阻值;混联电路中,某电阻增大,总阻值,反之亦然.4.电压表和电流表(1)电流表G(表头)的主要参数有、、.(2)小量程电流表改装成电压表:联一个阻值较大的电阻.(3)小量程电流表改装成大量程电流表:联一个阻值较小的电阻.思考讨论一、串、并联电路的电流【合作探究】恒定电流电路中各处电荷分布,要使串联电路中各处的电荷分布保持不变,那么在相同时间内通过0、1、2、3各点的电荷量必然.要使并联电路中各处的电荷分布保持不变,只有在相同时间内流过干路0点的电荷量等于1进入各支路1、2、3各点的电荷量之和,即并联电路的总电流等于各支路电流.【归纳总结】1.串联电路各处的电流,用公式表示为.2.并联电路的总电流等于各支路电流,用公式表示为.二、串、并联电路的电压【思考讨论】如图用φ0、φ1、φ2、φ3分别表示电路中0、1、2、3各点的电势,用U01、U12、U23、U03分别表示0与1、1与2、2与3、0与3的电势差,根据电势差的特点,可分析得到U01+U12+U23=.如图,若不考虑导线电阻,则1、2、3点电势差为,即它们具有的电势,同理,4、5、6点也具有的电势,用U1、U2、U3代表三个电阻两端的电势差,即有U1U2U3U.【归纳总结】1.串联电路两端的总电压等于各部分电路电压,用公式表示为.2.并联电路的总电压与各支路的电压,用公式表示为.三、串、并联电路的电阻【思考讨论】1.串联电路总电阻等于各部分电路电阻,用公式表示为.2.并联电路总电阻的等于各支路电阻的之和,用公式表示为.【思维拓展】(1)n个相同的电阻R0并联,总电阻等于多少?2(2)若干不同电阻并联,总电阻与其中最小的电阻的大小关系如何?(3)混联电路中,某个电阻增大,总阻值如何变化?四、电压表和电流表【自主学习】1.认识小量程电流表G(表头)的特点和参数(1)满偏电流Ig:表头的线圈准许通过的电流,也是表头指针偏转到刻度时的电流,叫表头的满偏电流,用Ig表示.(2)表头的内阻Rg:表头的电阻叫做表头的内阻,用Rg表示.(3)表头的满偏电压Ug:表头通过电流时,加在它两端的电压叫满偏电压,用Ug表示.【思考讨论】1.小量程电流表G可以测电压吗?2.如何将小量程电流表G改装成电压表?请画出你设计的电路图.3.如何将小量程电流表G改装成大量程电流表?请画出你设计的电路图.3【巩固练习1】有一个电流表G,内阻Rg=10Ω,满偏电流Ig=3mA.要把它改装为量程为0~3V的电压表,要串联多大的电阻?改装后的电压表内阻多大?【巩固练习2】有一个电流表G,内阻Rg=30Ω,满偏电流Ig=1mA.要把它改装为量程为0~0.6A的电流表,要并联多大的电阻?改装后的电流表内阻多大?【思维拓展】1.改装后电压表、电流表的量程与分压、分流电阻的大小有什么关系?2.改装后的电流表表盘刻度还是均匀的吗?怎样改写表盘?3.你能利用单刀双置开关,设计一个既可以用来测电流,又可以用来测电压的多用电表吗?课堂检测1.如图R2=R4,电压表V1的示数为70V,电压表V2的示数为50V,则A与B间的电压为()4A.140VB.120VC.100VD.无法计算2.四个相同的灯泡按如图所示连接,关于四个灯泡的亮度,下列结论中正确的是()A.A灯、B灯一样亮,C灯次之,D灯最暗B.A灯最亮、C灯次之,B与D灯最暗且亮度相同C.A灯最亮、B与C灯一样亮,D灯最暗D.A与B灯一样亮,C与D灯一样亮,但比A与B灯暗些3.三个电阻R1、R2、R3按如图所示连接,已知R1>R2>R3,则下列电阻最小的是()A.A与B两点间B.B与C两点间C.A与C两点间D.无法判断4.用如图所示的电路测量待测电阻Rx的阻值时,...
