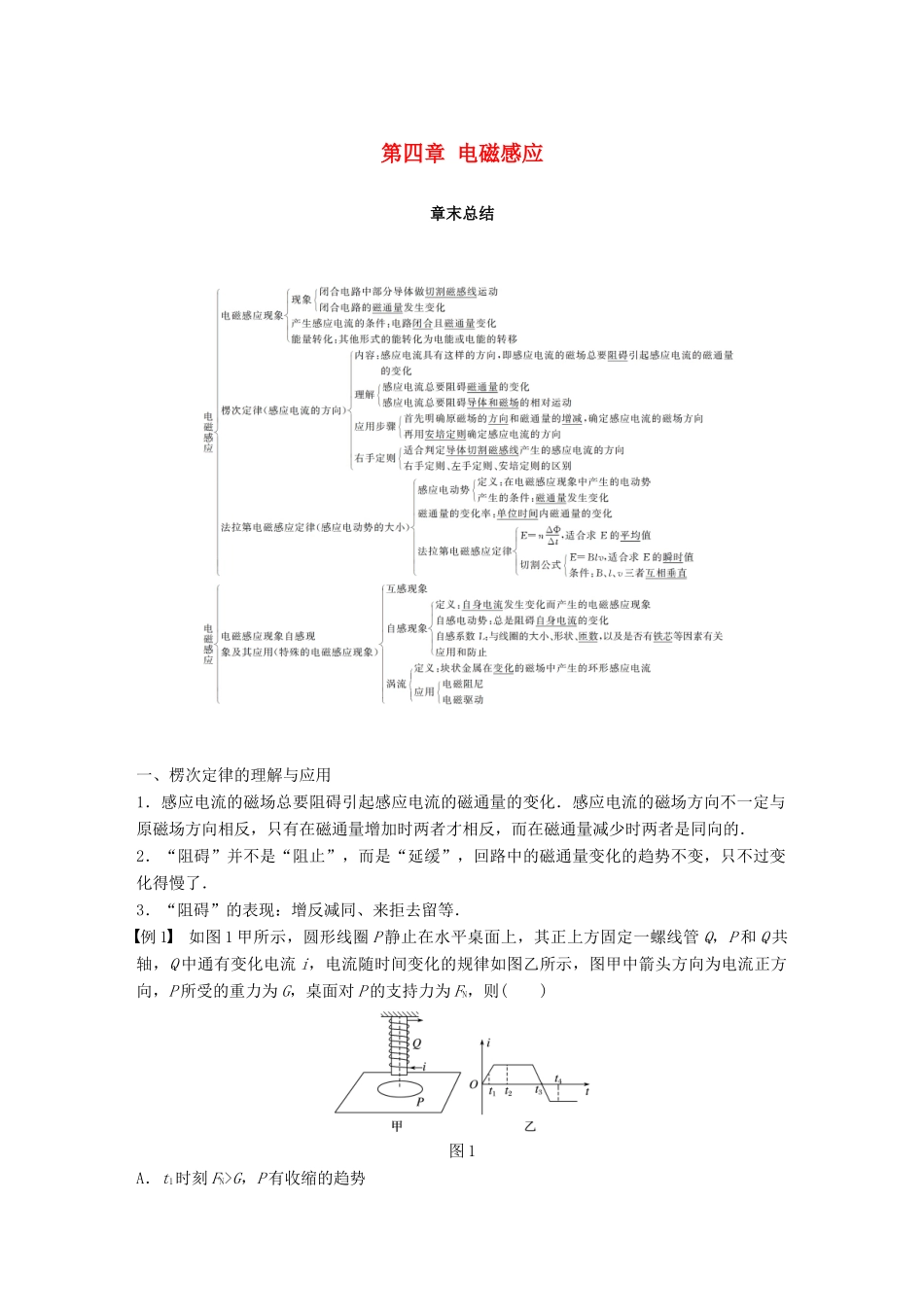

第四章电磁感应章末总结一、楞次定律的理解与应用1．感应电流的磁场总要阻碍引起感应电流的磁通量的变化．感应电流的磁场方向不一定与原磁场方向相反，只有在磁通量增加时两者才相反，而在磁通量减少时两者是同向的．2．“阻碍”并不是“阻止”，而是“延缓”，回路中的磁通量变化的趋势不变，只不过变化得慢了．3．“阻碍”的表现：增反减同、来拒去留等．例1如图1甲所示，圆形线圈P静止在水平桌面上，其正上方固定一螺线管Q，P和Q共轴，Q中通有变化电流i，电流随时间变化的规律如图乙所示，图甲中箭头方向为电流正方向，P所受的重力为G，桌面对P的支持力为FN，则()图1A．t1时刻FN>G，P有收缩的趋势B．t2时刻FN＝G，此时穿过P的磁通量为0C．t3时刻FN＝G，此时P中无感应电流D．t4时刻FNG，故A正确；当螺线管中电流不变时，其形成磁场不变，线圈P中的磁通量不变，因此磁铁线圈中无感应电流产生，线圈和磁铁间无相互作用力，故t2时刻FN＝G，此时穿过P的磁通量不为0，故B错误；t3时刻螺线管中电流为零，但是线圈P中磁通量是变化的，因此此时线圈中有感应电流，故C错误；t4时刻电流不变时，其形成磁场不变，线圈P中磁通量不变，故D错误．二、电磁感应中的图象问题对图象的分析，应做到：(1)明确图象所描述的物理意义；(2)明确各种物理量正、负号的含义；(3)明确斜率的含义；(4)明确图象和电磁感应过程之间的对应关系．例2如图2所示，三条平行虚线位于纸面内，中间虚线两侧有方向垂直于纸面的匀强磁场，磁感应强度等大反向．菱形闭合导线框ABCD位于纸面内且对角线AC与虚线垂直，磁场宽度与对角线AC长均为d，现使线框沿AC方向匀速穿过磁场，以逆时针方向为感应电流的正方向，则从C点进入磁场到A点离开磁场的过程中，线框中电流i随时间t的变化关系图象可能是()图2答案D解析导线框ABCD在进入左边磁场时，由楞次定律和安
