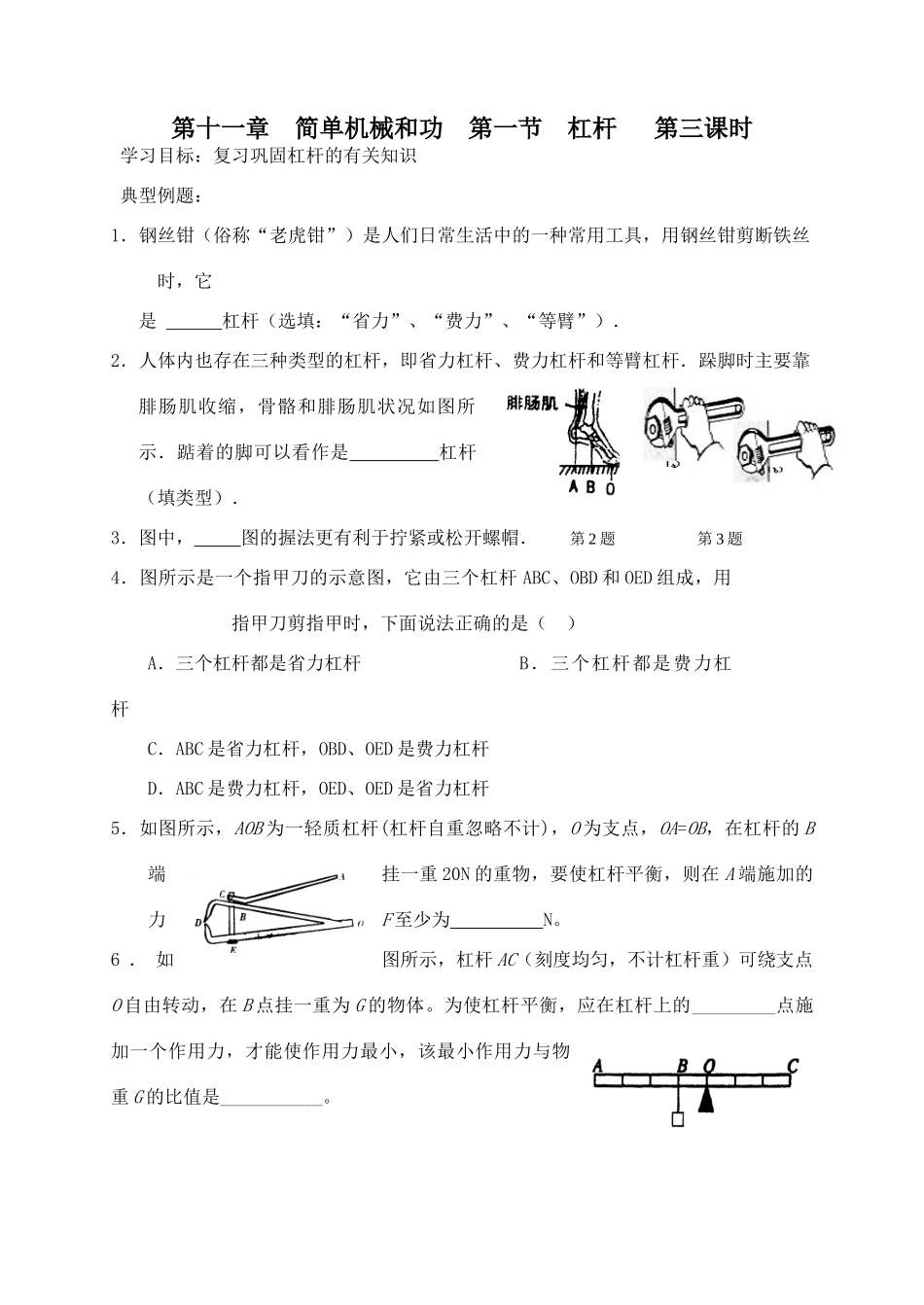

第十一章简单机械和功第一节杠杆第三课时学习目标：复习巩固杠杆的有关知识典型例题：1．钢丝钳（俗称“老虎钳”）是人们日常生活中的一种常用工具，用钢丝钳剪断铁丝时，它是杠杆（选填：“省力”、“费力”、“等臂”）．2．人体内也存在三种类型的杠杆，即省力杠杆、费力杠杆和等臂杠杆．跺脚时主要靠腓肠肌收缩，骨骼和腓肠肌状况如图所示．踮着的脚可以看作是杠杆（填类型）．3．图中，图的握法更有利于拧紧或松开螺帽．4．图所示是一个指甲刀的示意图，它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，下面说法正确的是（）A．三个杠杆都是省力杠杆B．三个杠杆都是费力杠杆C．ABC是省力杠杆，OBD、OED是费力杠杆D．ABC是费力杠杆，OED、OED是省力杠杆5．如图所示，AOB为一轻质杠杆(杠杆自重忽略不计)，O为支点，OA=OB，在杠杆的B端挂一重20N的重物，要使杠杆平衡，则在A端施加的力F至少为N。6．如图所示，杠杆AC（刻度均匀，不计杠杆重）可绕支点O自由转动，在B点挂一重为G的物体。为使杠杆平衡，应在杠杆上的_________点施加一个作用力，才能使作用力最小，该最小作用力与物重G的比值是___________。第2题第3题7．如图所示，AOB为一杠杆，O为支点，杠杆重不计，AO=OB。在杠杆右端A处用细绳悬挂重为G的物体，当AO段处于水平位置时，为保持杠杆平衡，需在B端施加最小的力为F1；当BO段在水平位置时保持杠杆平衡，这时在B端施加最小的力为F2，则（）A．F1F2C．F1=F2D．无法比较8．密度均匀的直尺AB放在水平桌面上，尺子伸出桌面的部分OB是全尺长的三分之一，当B端挂5N的重物户时，直尺的A端刚刚开始翘起，如图所示，则此直尺受到的重力是()A．2．5NB．5NC．10ND．无法确定10．如图所示，O为杠杆AC的支点，在O处挂一小球，AO=OB=BC，为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F1的力臂L1：，并标出F1的方向。11．学校组织同学们到农村参加社会实践活动，小强第一次学习挑担子，他做了以下两次试验，请你根据各小题后的要求作答。(1)他先在扁担的两端各挂上50N的重物，担子很快就被平稳地挑起来。这时他的肩膀应放在扁担的什么位置（只要回答，不要分析）？(2)接着，他又在扁担的A端加上50N的重物，如图所示，但他掌握不好担子的平衡。请你用杠杆平衡知识，帮助他计算出肩膀应距B端多远，担子才能重新水平平衡？（扁担质量忽略不计）图1四.巩固提高A级训练1．在力的作用下能够绕固定点转动的________叫杠杆；杠杆处于静止或________的状态叫杠杆平衡，杠杆的平衡条件是________；当杠杆的动力臂比阻力臂________时是费力杠杆，但可省________．2．如图1为一根硬棒，棒上标出了A、B、C三点，把它作杠杆使用．那么，当以棒上的点为支点、动力作用在点、阻力作用在点时，最省力．3．一个杠杆的动力臂与阻力臂之比为4∶1，则该杠杆是________杠杆，动力与阻力之比是________.若此杠杆受到的阻力是60N，则当动力为________N时，杠杆处于平衡状态．4．下面举出的是几种根据杠杆原理制成的工具：A.钳子；B.铡刀；C.镊子；D.理发剪子；E.剪铁皮剪子；F.天平；G.钓鱼竿；H.羊角锤；I.筷子;J.起子；K.缝纫机踏板；L.用大扫帚扫地．根据学过的杠杆知识,请你把它们分类：其中________是省力杠杆，________是费力杠杆，________等臂杠杆(填字母代号)．5．物理学中常把实际的研究对象看成物理模型。例如可以把盘山公路看作是一个斜面模型。如图２所示的甲、乙两棵树，它们根系的深浅及发达程度基本相同，当我们研究哪棵树容易被大风吹倒或折断时，可以把树看作是一个____________模型，由此就可以判断出____________树容易被吹倒或折断。6．如图３所示是一辆火车上装满同种货物的手推车，当前轮遇到障碍物A时，售货员向下压扶手，这时手推车可看作是杠杆，它的支点是点（填字母）；当后轮遇到障碍物时，售货员向上提扶手，此时与前轮遇到障碍物时相比较力。（选填“省”或“费”）。二、选择题7．下图４中的铡刀、瓶盖起子、手推车、铁锨都属于杠杆，其中你认为费力杠杆是（）图２图３8．下列说法中，你认为正确的是哪个选项（）A.杠杆一定是直的,而且是一种省力的机械B.托...
