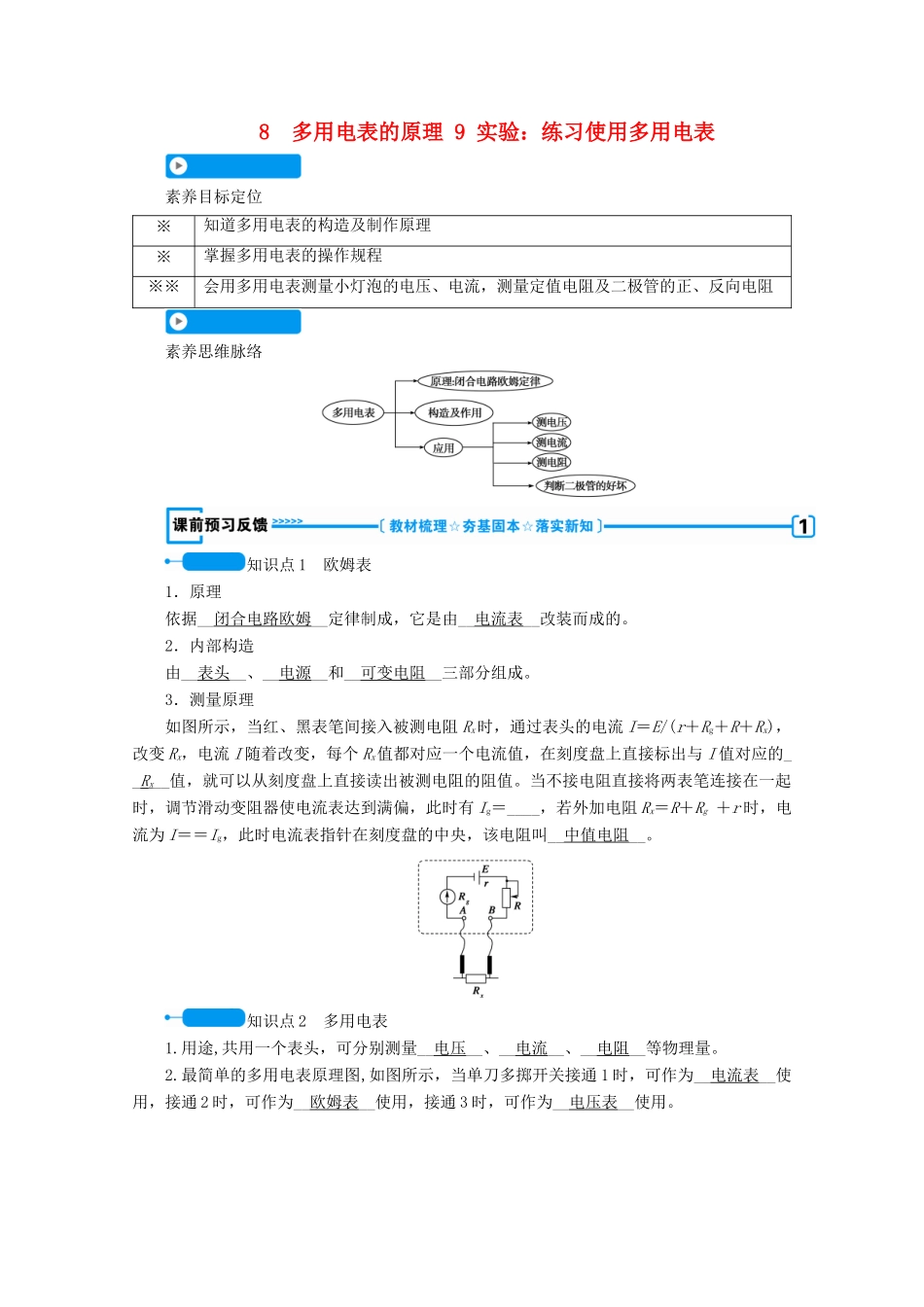

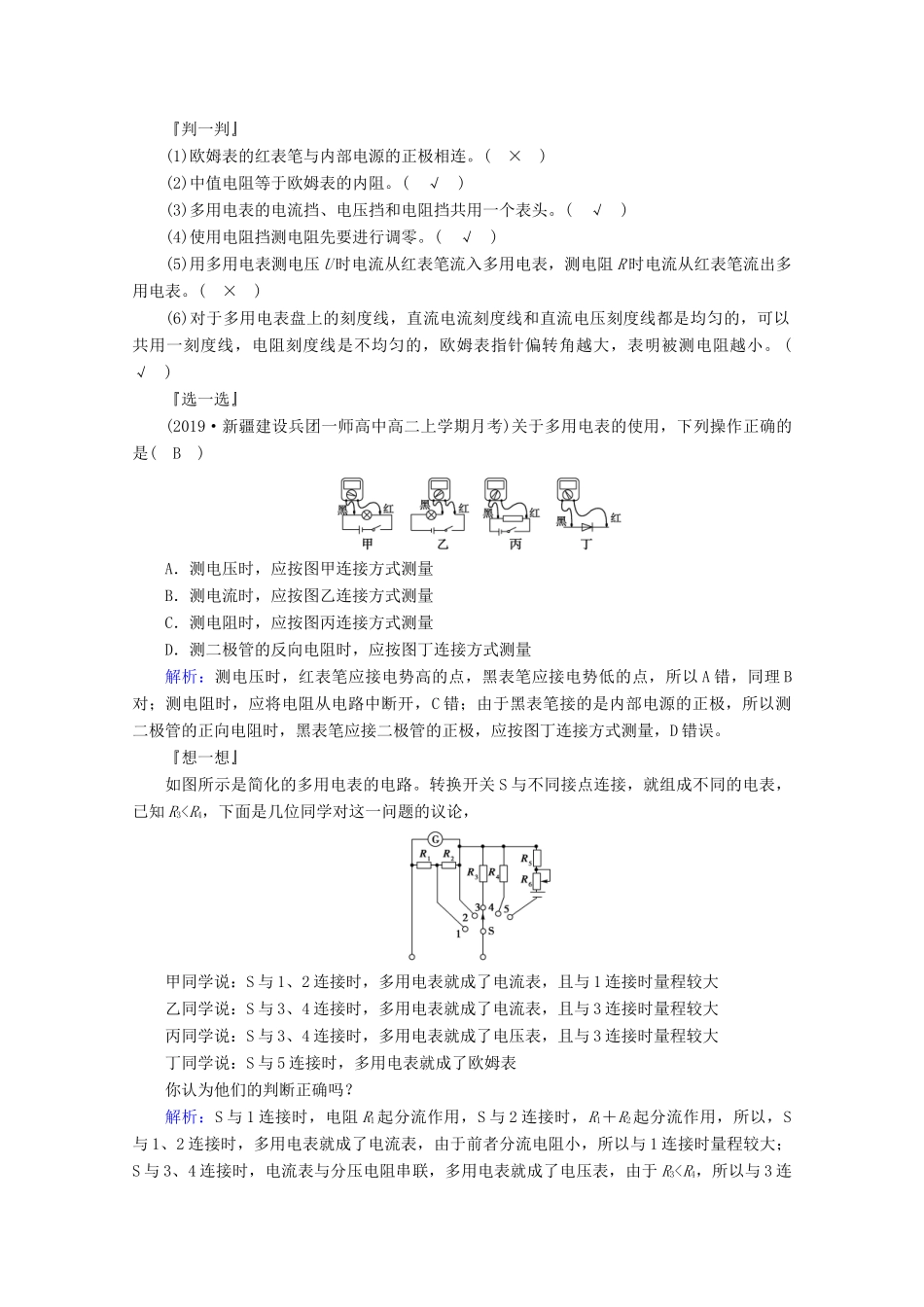

8多用电表的原理9实验：练习使用多用电表素养目标定位※知道多用电表的构造及制作原理※掌握多用电表的操作规程※※会用多用电表测量小灯泡的电压、电流，测量定值电阻及二极管的正、反向电阻素养思维脉络知识点1欧姆表1．原理依据__闭合电路欧姆__定律制成，它是由__电流表__改装而成的。2．内部构造由__表头__、__电源__和__可变电阻__三部分组成。3．测量原理如图所示，当红、黑表笔间接入被测电阻Rx时，通过表头的电流I＝E/(r＋Rg＋R＋Rx)，改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的__Rx__值，就可以从刻度盘上直接读出被测电阻的阻值。当不接电阻直接将两表笔连接在一起时，调节滑动变阻器使电流表达到满偏，此时有Ig＝____，若外加电阻Rx＝R＋Rg＋r时，电流为I＝＝Ig，此时电流表指针在刻度盘的中央，该电阻叫__中值电阻__。知识点2多用电表1.用途,共用一个表头，可分别测量__电压__、__电流__、__电阻__等物理量。2.最简单的多用电表原理图,如图所示，当单刀多掷开关接通1时，可作为__电流表__使用，接通2时，可作为__欧姆表__使用，接通3时，可作为__电压表__使用。3．外形构造如下图是一种多用电表外形图，表的上半部分为__表头__，下半部分是__选择开关__，周围标有__测量功能__的区域及量程。将选择开关旋转到电流挡，多用电表内的__电流表__电路就被接通，选择开关旋转到电压挡或电阻挡，表内的__电压表__电路或__欧姆表__电路就被接通。在不使用多用电表时，应将旋转开关旋到__OFF__挡，或__交流电压__最高挡。若长期不使用，应将__电池取出__。知识点3练习使用多用电表1．测电压(1)选择直流电压挡合适的__量程__。(2)将电表与被测电路__并联__，并要注意电表的极性。(3)根据挡位所指的__量程__以及指针所指的刻度值，读出电压表的示数。2．测电流(1)选择直流电流挡合适的__量程__。(2)将被测电路导线卸开一端，把多用电表__串联__在电路中。(3)读数时，首先要认清刻度盘上的__最小刻度__。3.测电阻要将选择开关扳到__欧姆__挡上，此时红表笔连接表内电源的__负极__，黑表笔连接表内电源的__正__极。选好量程后，先__调零__，然后测量。测量完毕，应把选择开关旋转到__OFF__挡。4．二极管的特点及其电阻测量(1)特点：它由__半导体__材料制成，有两个电极，具有单向导电性。(2)电阻测量：正向电阻__较小__，反向电阻__很大__，可用多用电表判断它的__正负极__或区分它的__好坏__。思考辨析『判一判』(1)欧姆表的红表笔与内部电源的正极相连。(×)(2)中值电阻等于欧姆表的内阻。(√)(3)多用电表的电流挡、电压挡和电阻挡共用一个表头。(√)(4)使用电阻挡测电阻先要进行调零。(√)(5)用多用电表测电压U时电流从红表笔流入多用电表，测电阻R时电流从红表笔流出多用电表。(×)(6)对于多用电表盘上的刻度线，直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度线，电阻刻度线是不均匀的，欧姆表指针偏转角越大，表明被测电阻越小。(√)『选一选』(2019·新疆建设兵团一师高中高二上学期月考)关于多用电表的使用，下列操作正确的是(B)A．测电压时，应按图甲连接方式测量B．测电流时，应按图乙连接方式测量C．测电阻时，应按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量解析：测电压时，红表笔应接电势高的点，黑表笔应接电势低的点，所以A错，同理B对；测电阻时，应将电阻从电路中断开，C错；由于黑表笔接的是内部电源的正极，所以测二极管的正向电阻时，黑表笔应接二极管的正极，应按图丁连接方式测量，D错误。『想一想』如图所示是简化的多用电表的电路。转换开关S与不同接点连接，就组成不同的电表，已知R3
