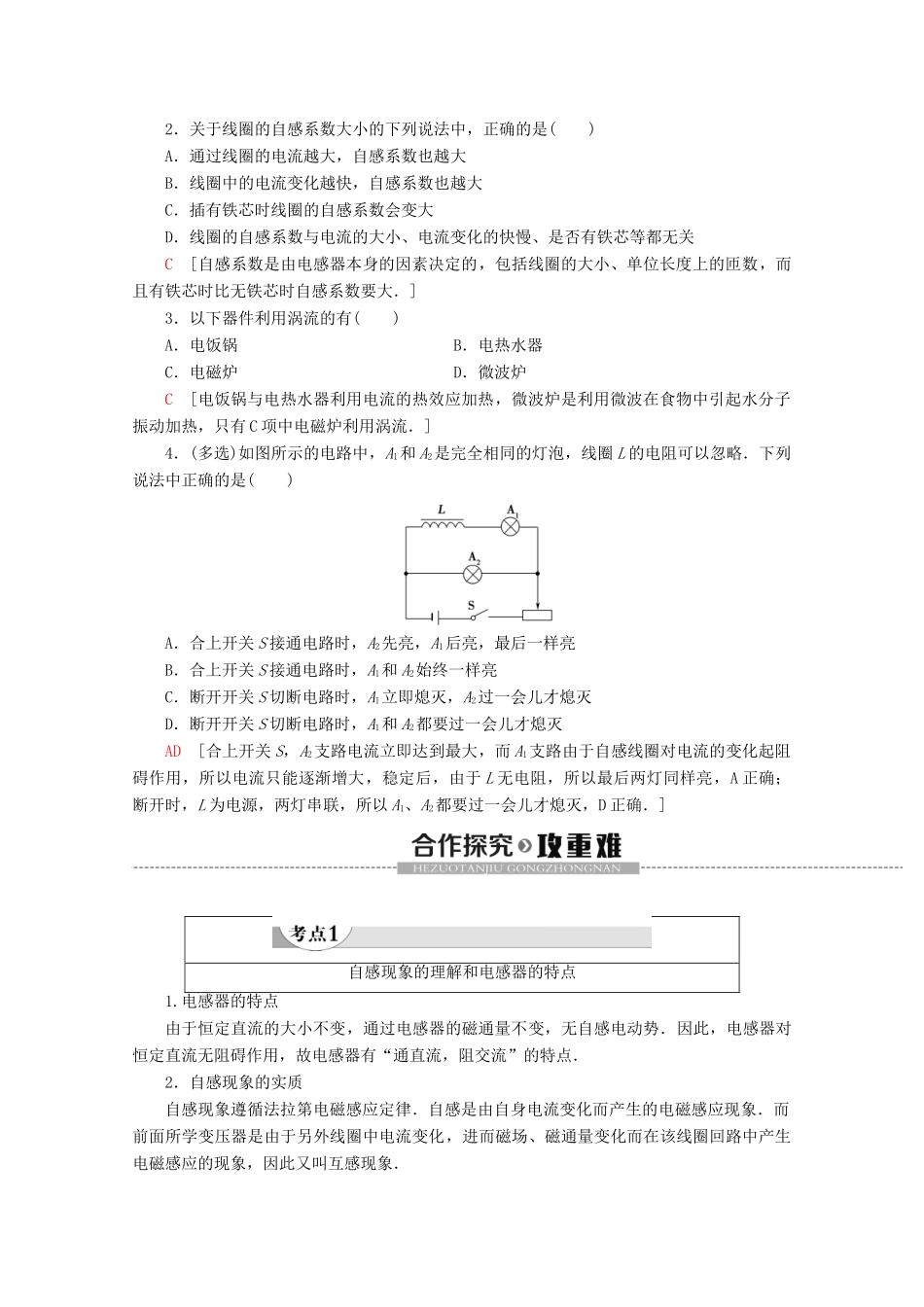

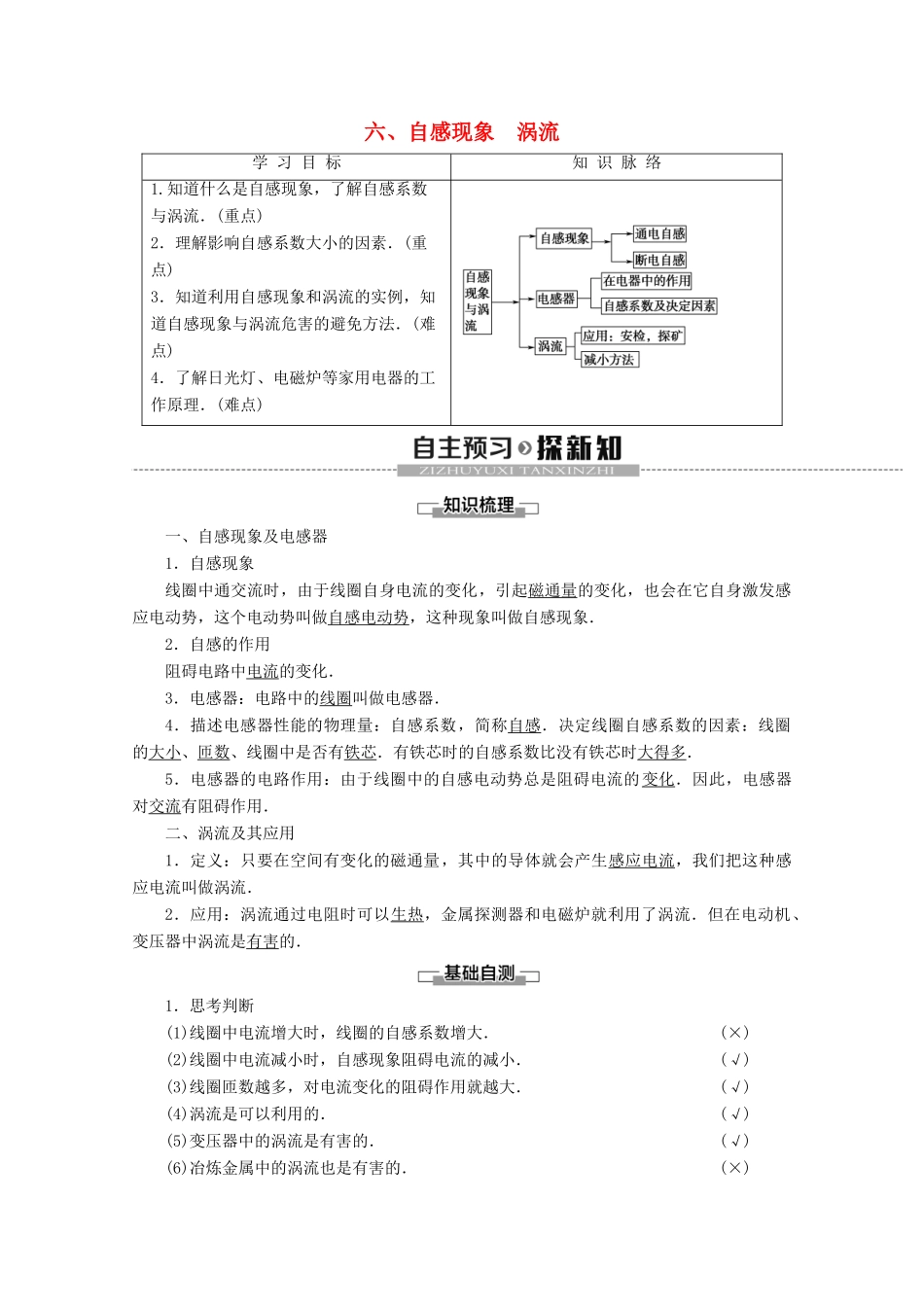

六、自感现象涡流学习目标知识脉络1.知道什么是自感现象，了解自感系数与涡流．(重点)2．理解影响自感系数大小的因素．(重点)3．知道利用自感现象和涡流的实例，知道自感现象与涡流危害的避免方法．(难点)4．了解日光灯、电磁炉等家用电器的工作原理．(难点)一、自感现象及电感器1．自感现象线圈中通交流时，由于线圈自身电流的变化，引起磁通量的变化，也会在它自身激发感应电动势，这个电动势叫做自感电动势，这种现象叫做自感现象．2．自感的作用阻碍电路中电流的变化．3．电感器：电路中的线圈叫做电感器．4．描述电感器性能的物理量：自感系数，简称自感．决定线圈自感系数的因素：线圈的大小、匝数、线圈中是否有铁芯．有铁芯时的自感系数比没有铁芯时大得多．5．电感器的电路作用：由于线圈中的自感电动势总是阻碍电流的变化．因此，电感器对交流有阻碍作用．二、涡流及其应用1．定义：只要在空间有变化的磁通量，其中的导体就会产生感应电流，我们把这种感应电流叫做涡流．2．应用：涡流通过电阻时可以生热，金属探测器和电磁炉就利用了涡流．但在电动机、变压器中涡流是有害的．1．思考判断(1)线圈中电流增大时，线圈的自感系数增大．(×)(2)线圈中电流减小时，自感现象阻碍电流的减小．(√)(3)线圈匝数越多，对电流变化的阻碍作用就越大．(√)(4)涡流是可以利用的．(√)(5)变压器中的涡流是有害的．(√)(6)冶炼金属中的涡流也是有害的．(×)2．关于线圈的自感系数大小的下列说法中，正确的是()A．通过线圈的电流越大，自感系数也越大B．线圈中的电流变化越快，自感系数也越大C．插有铁芯时线圈的自感系数会变大D．线圈的自感系数与电流的大小、电流变化的快慢、是否有铁芯等都无关C[自感系数是由电感器本身的因素决定的，包括线圈的大小、单位长度上的匝数，而且有铁芯时比无铁芯时自感系数要大．]3．以下器件利用涡流的有()A．电饭锅B．电热水器C．电磁炉D．微波炉C[电饭锅与电热水器利用电流的热效应加热，微波炉是利用微波在食物中引起水分子振动加热，只有C项中电磁炉利用涡流．]4．(多选)如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略．下列说法中正确的是()A．合上开关S接通电路时，A2先亮，A1后亮，最后一样亮B．合上开关S接通电路时，A1和A2始终一样亮C．断开开关S切断电路时，A1立即熄灭，A2过一会儿才熄灭D．断开开关S切断电路时，A1和A2都要过一会儿才熄灭AD[合上开关S，A2支路电流立即达到最大，而A1支路由于自感线圈对电流的变化起阻碍作用，所以电流只能逐渐增大，稳定后，由于L无电阻，所以最后两灯同样亮，A正确；断开时，L为电源，两灯串联，所以A1、A2都要过一会儿才熄灭，D正确．]自感现象的理解和电感器的特点1.电感器的特点由于恒定直流的大小不变，通过电感器的磁通量不变，无自感电动势．因此，电感器对恒定直流无阻碍作用，故电感器有“通直流，阻交流”的特点．2．自感现象的实质自感现象遵循法拉第电磁感应定律．自感是由自身电流变化而产生的电磁感应现象．而前面所学变压器是由于另外线圈中电流变化，进而磁场、磁通量变化而在该线圈回路中产生电磁感应的现象，因此又叫互感现象．3．自感的作用阻碍电流的变化，应理解为自感仅仅是减缓了原电流的变化，而不会阻止原电流的变化或逆转原电流的变化．4．通电自感和断电自感通电自感断电自感电路图电路准备灯A1、A2规格完全相同，闭合S，调节R使A1、A2亮度相同，再断开S线圈L的自感较大，闭合S，使灯A发光实验现象S重新闭合，灯A2立刻正常发光，灯A1逐渐亮起来S断开时，灯A过一会儿才熄灭原因S闭合时，电流从零开始增加，穿过L的磁通量逐渐增加，产生的感应电动势与L中原电流方向相反，阻碍L中电流增加，推迟了电流达正常值的时间S断开时，L中电流突然减弱，穿过L的磁通量减少，L中产生与原电流方向相同的感应电动势，阻碍电流的减小，这时，L与A构成闭合回路，灯A会闪亮一下后再缓慢熄灭(线圈L的电阻小于灯泡A的电阻)【例1】(多选)如图所示，电路甲、乙中电阻R和自感线圈L的电阻都很小．闭合开关S，使电路达到稳定，灯泡A发光，则()A．在电路甲中，断开S，A将渐渐变暗B．在...
