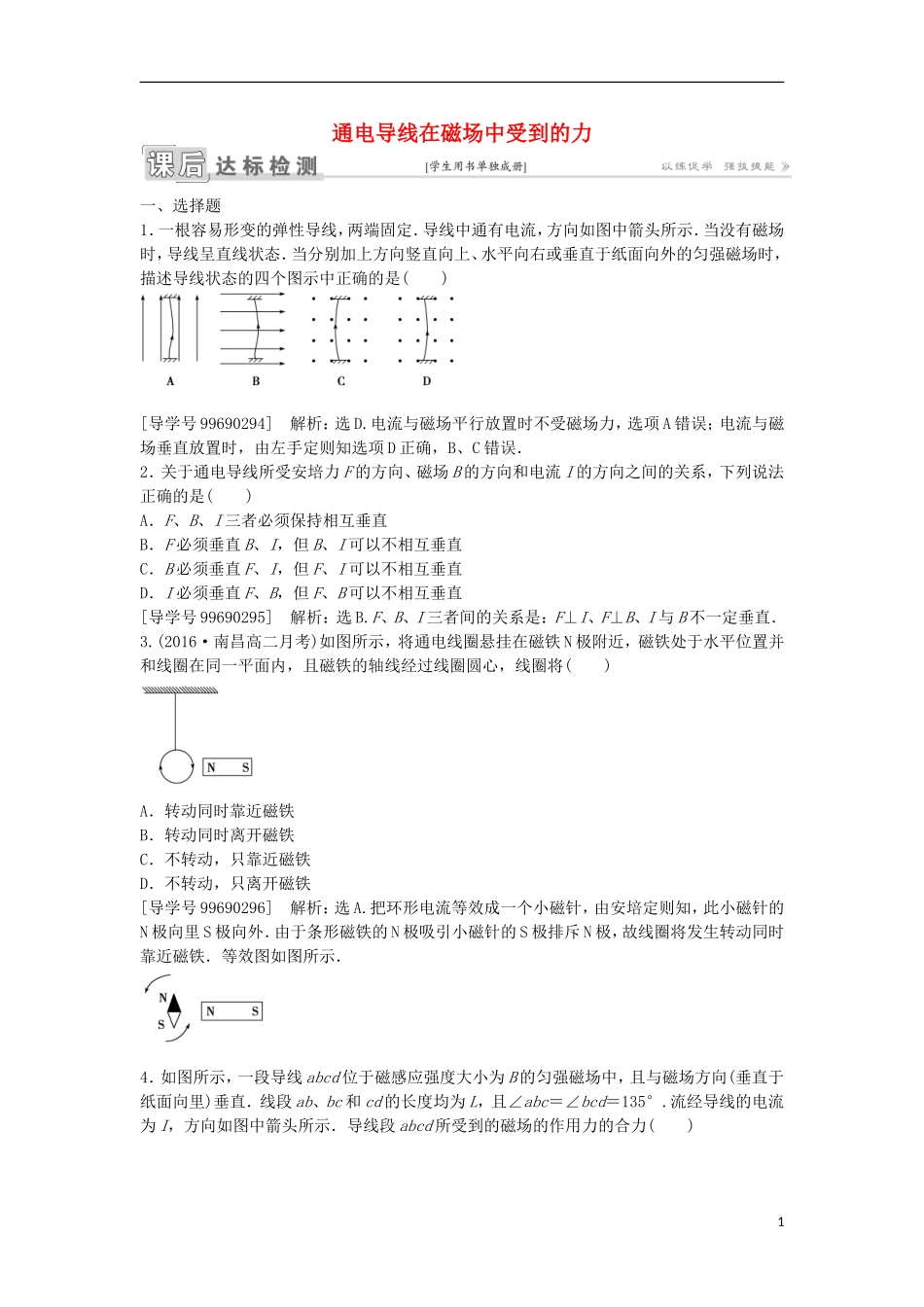

通电导线在磁场中受到的力一、选择题1．一根容易形变的弹性导线，两端固定．导线中通有电流，方向如图中箭头所示．当没有磁场时，导线呈直线状态．当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是()[导学号99690294]解析：选D.电流与磁场平行放置时不受磁场力，选项A错误；电流与磁场垂直放置时，由左手定则知选项D正确，B、C错误．2．关于通电导线所受安培力F的方向、磁场B的方向和电流I的方向之间的关系，下列说法正确的是()A．F、B、I三者必须保持相互垂直B．F必须垂直B、I，但B、I可以不相互垂直C．B必须垂直F、I，但F、I可以不相互垂直D．I必须垂直F、B，但F、B可以不相互垂直[导学号99690295]解析：选B.F、B、I三者间的关系是：F⊥I、F⊥B、I与B不一定垂直．3.(2016·南昌高二月考)如图所示，将通电线圈悬挂在磁铁N极附近，磁铁处于水平位置并和线圈在同一平面内，且磁铁的轴线经过线圈圆心，线圈将()A．转动同时靠近磁铁B．转动同时离开磁铁C．不转动，只靠近磁铁D．不转动，只离开磁铁[导学号99690296]解析：选A.把环形电流等效成一个小磁针，由安培定则知，此小磁针的N极向里S极向外．由于条形磁铁的N极吸引小磁针的S极排斥N极，故线圈将发生转动同时靠近磁铁．等效图如图所示．4．如图所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力()1A．方向沿纸面向上，大小为(＋1)ILBB．方向沿纸面向上，大小为(－1)ILBC．方向沿纸面向下，大小为(＋1)ILBD．方向沿纸面向下，大小为(－1)ILB[导学号99690297]解析：选A.导线段abcd的有效长度为线段ad，由几何知识知Lad＝(＋1)L，故线段abcd所受的合力大小F＝ILadB＝(＋1)ILB，导线有效长度的电流方向为a→d，据左手定则可以确定导线所受合力方向竖直向上，故选A.5.(2016·长沙一中阶段性考试)如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则()A．如果台秤的示数增大，说明磁铁左端是N极B．如果台秤的示数增大，说明磁铁右端是N极C．无论如何台秤的示数都不可能变化D．以上说法都不正确[导学号99690298]解析：选A.如果台秤的示数增大，说明导线对磁铁的作用力竖直向下，由牛顿第三定律知，磁铁对导线的作用力竖直向上，根据左手定则可判断，导线所在处磁场方向水平向右，由磁铁周围磁场分布规律可知，磁铁的左端为N极，故选A.6．(2016·洛阳高二检测)如图，直导线通入垂直纸面向里的电流，在下列匀强磁场中，能静止在光滑斜面上的是()[导学号99690299]解析：选A.通电直导线若能静止在光滑的斜面上，其受到的安培力方向应在如图所示范围内，由左手定则判断可知，只有A正确．7.一直导线平行于通电螺线管的轴线放置在螺线管的上方，如图所示，如果直导线可以自由地运动且通以方向为由a到b的电流，则导线ab受到安培力的作用后的运动情况为()A．从上向下看顺时针转动并靠近螺线管2B．从上向下看顺时针转动并远离螺线管C．从上向下看逆时针转动并远离螺线管D．从上向下看逆时针转动并靠近螺线管[导学号99690300]解析：选D.本题考查安培定则以及左手定则，意在考查学生对安培定则以及左手定则的应用的理解，先由安培定则判断通电螺线管的N、S两极，找出导线左、右两端磁感应强度的方向，并用左手定则判断这两端受到的安培力的方向，如图甲所示．可以判断导线受到磁场力作用后从上向下看按逆时针方向转动，再分析此时导线位置的磁场方向，再次用左手定则判断导线所受磁场力的方向，如图乙所示，导线还要靠近螺线管，所以D正确，A、B、C错误．8.如图两条导线相互垂直，但相隔一段距离．其中导线AB固定，导线CD能自由活动，当直流电流按图示方向通入两条导线时，导线CD将(从纸外向纸内看)()A．顺时针方向转动同时靠近导线ABB．逆时针方向转动同时离开导线ABC．顺时针方向转动同时离开导线ABD．逆时针方向转动同时靠近...
