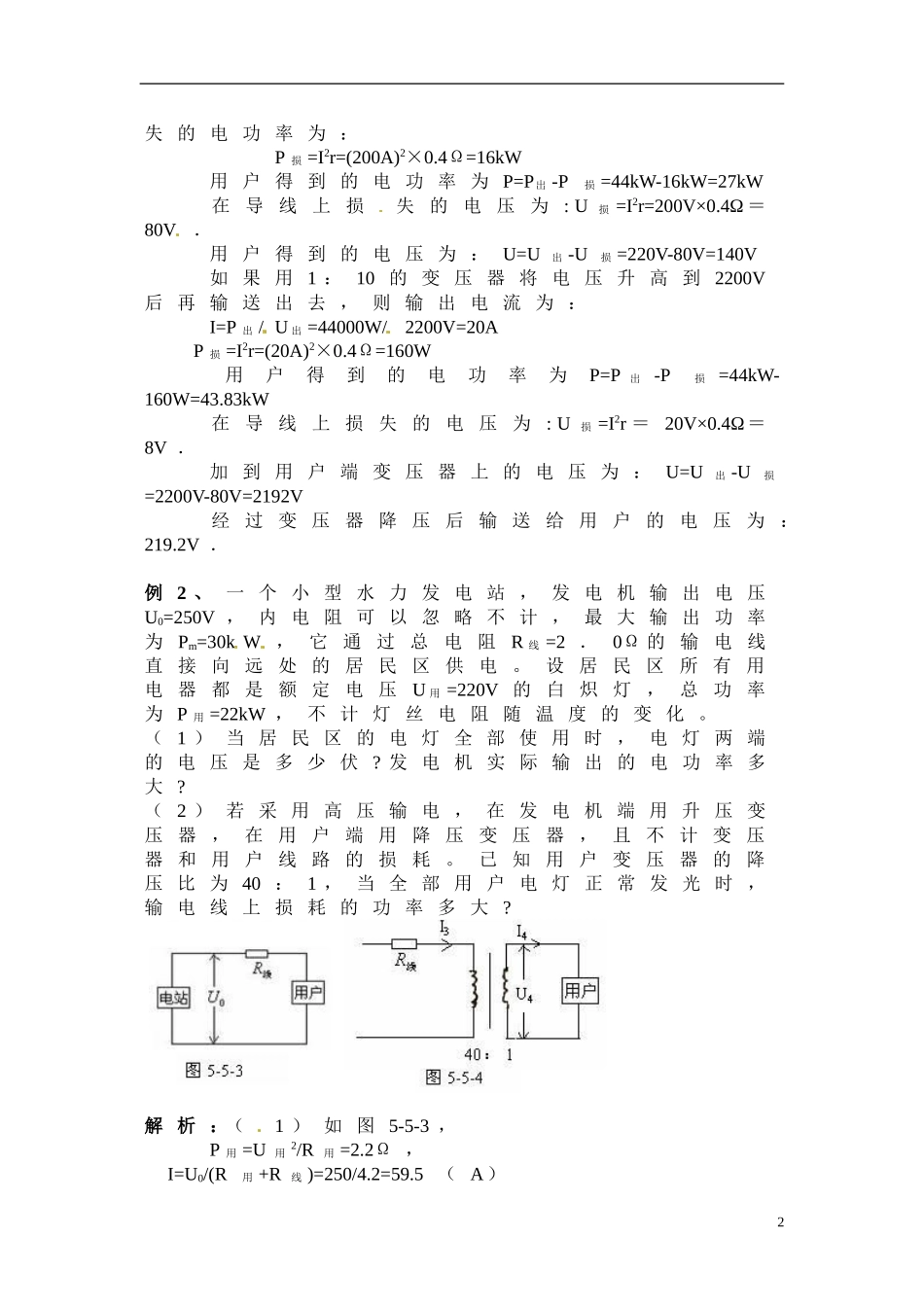

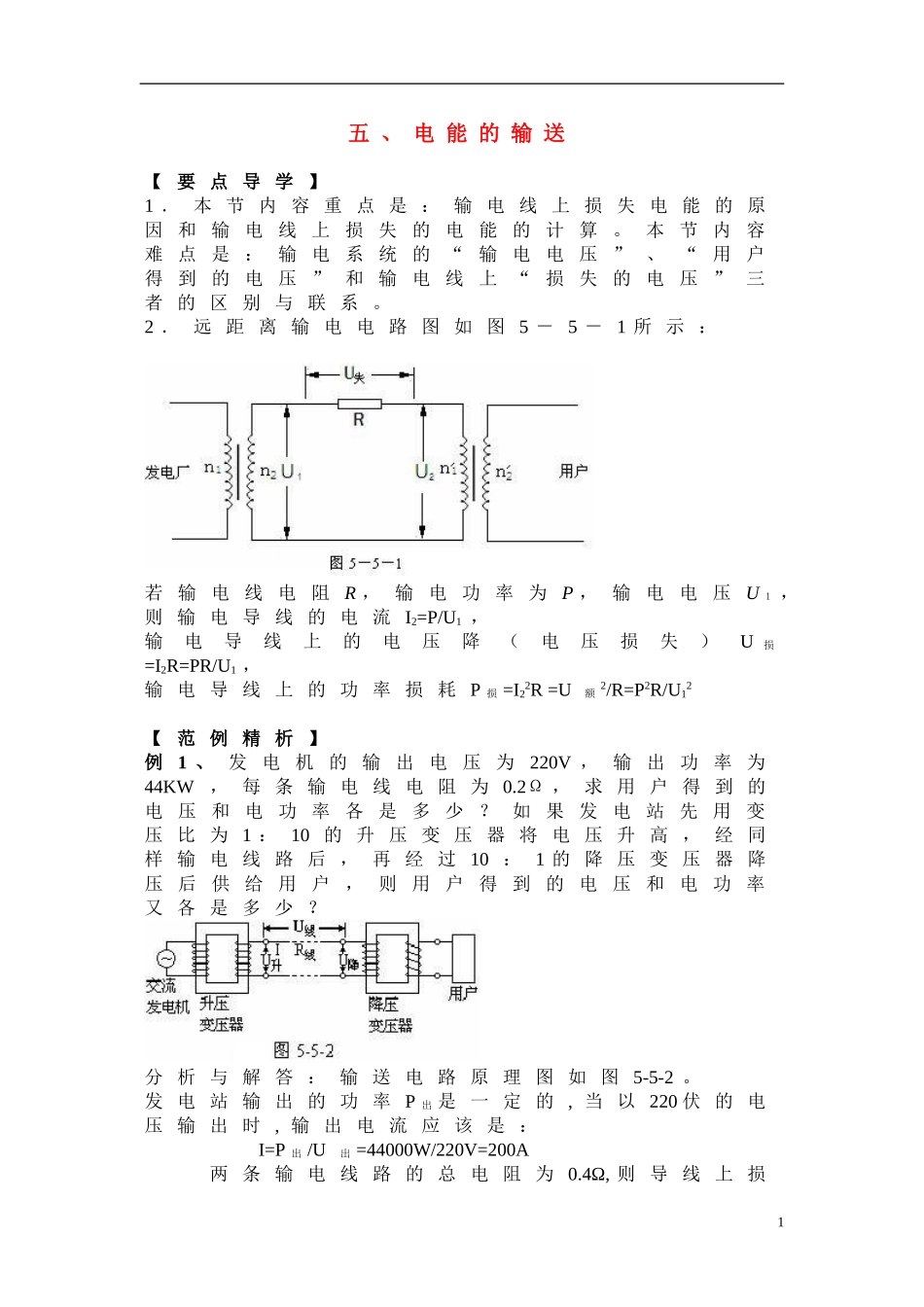

五、电能的输送【要点导学】1．本节内容重点是：输电线上损失电能的原因和输电线上损失的电能的计算。本节内容难点是：输电系统的“输电电压”、“用户得到的电压”和输电线上“损失的电压”三者的区别与联系。2．远距离输电电路图如图5－5－1所示：若输电线电阻R，输电功率为P，输电电压U１，则输电导线的电流I2=P/U1，输电导线上的电压降（电压损失）U损=I2R=PR/U1，输电导线上的功率损耗P损=I22R=U额2/R=P2R/U12【范例精析】例1、发电机的输出电压为220V，输出功率为44KW，每条输电线电阻为0.2Ω，求用户得到的电压和电功率各是多少？如果发电站先用变压比为1：10的升压变压器将电压升高，经同样输电线路后，再经过10：1的降压变压器降压后供给用户，则用户得到的电压和电功率又各是多少？分析与解答：输送电路原理图如图5-5-2。发电站输出的功率P出是一定的,当以220伏的电压输出时,输出电流应该是：I=P出/U出=44000W/220V=200A两条输电线路的总电阻为0.4Ω,则导线上损1失的电功率为：P损=I2r=(200A)2×0.4Ω=16kW用户得到的电功率为P=P出-P损=44kW-16kW=27kW在导线上损失的电压为:U损=I2r=200V×0.4Ω＝80V．用户得到的电压为：U=U出-U损=220V-80V=140V如果用1：10的变压器将电压升高到2200V后再输送出去，则输出电流为：I=P出/U出=44000W/2200V=20AP损=I2r=(20A)2×0.4Ω=160W用户得到的电功率为P=P出-P损=44kW-160W=43.83kW在导线上损失的电压为:U损=I2r＝20V×0.4Ω＝8V．加到用户端变压器上的电压为：U=U出-U损=2200V-80V=2192V经过变压器降压后输送给用户的电压为：219.2V．例2、一个小型水力发电站，发电机输出电压U0=250V，内电阻可以忽略不计，最大输出功率为Pm=30kW，它通过总电阻R线=2．0Ω的输电线直接向远处的居民区供电。设居民区所有用电器都是额定电压U用=220V的白炽灯，总功率为P用=22kW，不计灯丝电阻随温度的变化。（1）当居民区的电灯全部使用时，电灯两端的电压是多少伏?发电机实际输出的电功率多大?（2）若采用高压输电，在发电机端用升压变压器，在用户端用降压变压器，且不计变压器和用户线路的损耗。已知用户变压器的降压比为40：1，当全部用户电灯正常发光时，输电线上损耗的功率多大?解析：（1）如图5-5-3，P用=U用2/R用=2.2Ω，I=U0/(R用+R线)=250/4.2=59.5（A）2U灯=IR用≈130.9V≈131VP输=U0I=14880W≈14.9kW（2）如图5-5-4，P用=U4I4,U4=220V,I4=110AI3/I4=n4/n3,I3=I4/40=2.5A∴P损=I32R线=12.5W拓展：关于电能输送问题，应详细作出输送原理图，分析电路特点，认真仔细解题。【能力训练】1、在电能输送过程中，若输送的电功率一定，则在输电线上损失的电功率：（ACD）A．随输电线电阻的增大而增大B．和输送电压的平方成正比C．和输电线上电压降落的平方成正比D．和输电线中电流强度的平方成正比2、输电线的电阻共计r，输送的电功率为p，输电电压为U，则用户能得到的电功率是：（B）A.PB.P－(P/U)rC.I2RD.(P/U)r3、用6600V和220V两种电压输电，若输送的功率和输电线的电阻相同，则低压输电线与高压输电线上损失功率之比是（B）A.1：900B.900：1C.1：30D.30：14、一个小水电站输出电功率为20kw，输电线总电阻为0.5Ω，如果先用400V的电压送电，后改用2000V电压输电，则输电电压提高后输电线上损失的电功率的变化情况是:（A）A、减少50WB、减少1200WC、减少7.68WD增加7.68W5、某变电站用220V的电压送电，导线损失电功率是输出功率的20%，若要使导线损失电功率是输出功率的5%，则输出电压应变为V。4406、相同材料组成的导线向同一处用户输送10kW电能，在输电电压U1=110V和U2=220V两种情况下，要求输电线中损失的电能相同，则两情况下导线截面积之比为____。4:17、远距离送电的输电线一定时，如果以原来电压的10倍输送同样功率的电能时，输电线上损耗的电功率为原来的____．1/1008、发电机的路端电压为220V，输送电功率44kW，输电线电阻为0.4Ω，则用户得到的电功3率为V，用户得到的电功率为kW。若用初、次级线圈匝数之比为1：10的变压器升压，经同样的输电线输电后，再用初、次级线圈匝数之比为10：1的变压器降压后供给用户，则用户得到的电压为V，...
