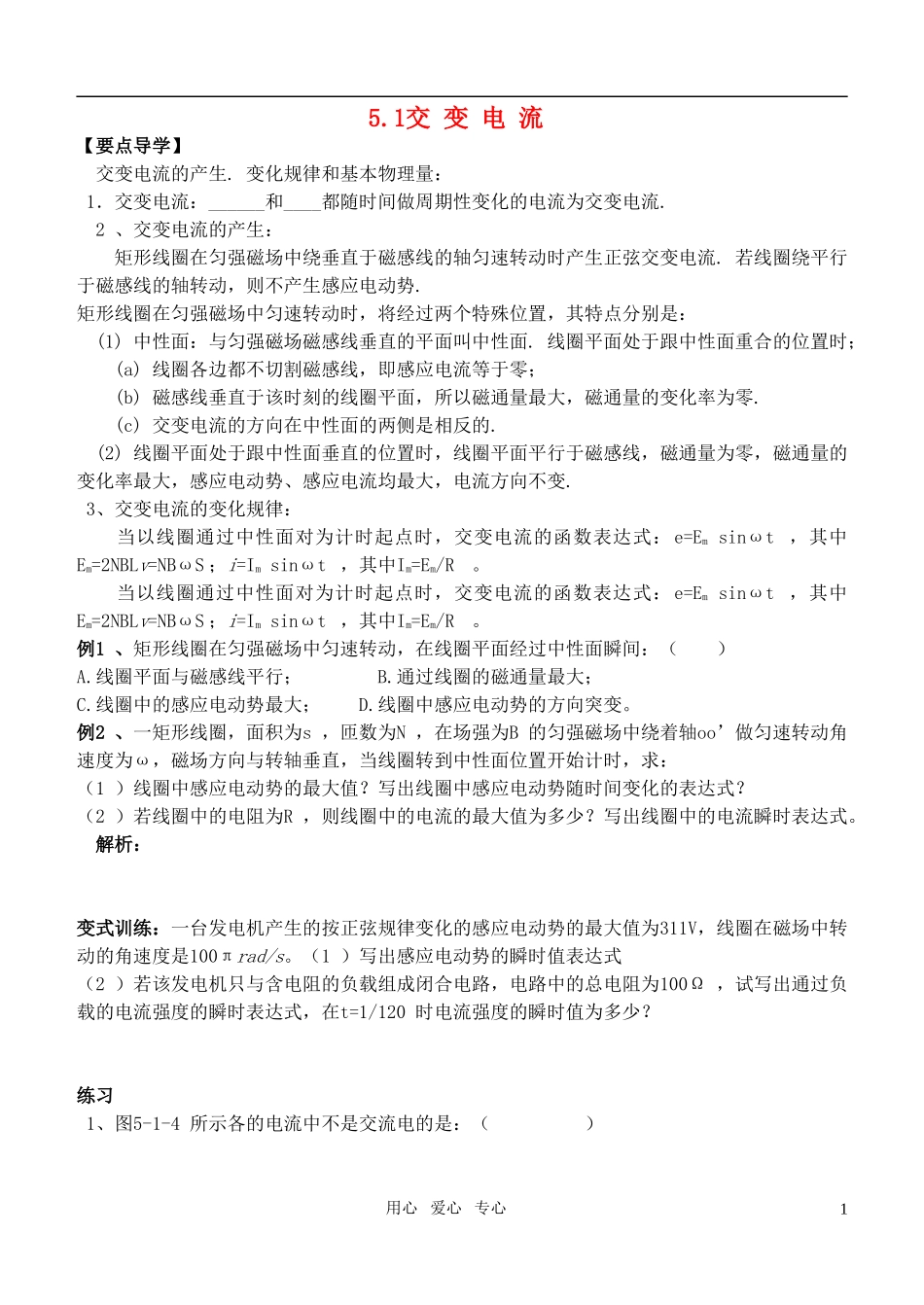

5.1交变电流【要点导学】交变电流的产生.变化规律和基本物理量：1．交变电流：______和____都随时间做周期性变化的电流为交变电流.2、交变电流的产生：矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动时产生正弦交变电流.若线圈绕平行于磁感线的轴转动，则不产生感应电动势.矩形线圈在匀强磁场中匀速转动时，将经过两个特殊位置，其特点分别是：(1)中性面：与匀强磁场磁感线垂直的平面叫中性面.线圈平面处于跟中性面重合的位置时；(a)线圈各边都不切割磁感线，即感应电流等于零；(b)磁感线垂直于该时刻的线圈平面，所以磁通量最大，磁通量的变化率为零.(c)交变电流的方向在中性面的两侧是相反的.(2)线圈平面处于跟中性面垂直的位置时，线圈平面平行于磁感线，磁通量为零，磁通量的变化率最大，感应电动势、感应电流均最大，电流方向不变.3、交变电流的变化规律：当以线圈通过中性面对为计时起点时，交变电流的函数表达式：e=Emsinωt，其中Em=2NBLv=NBωS；i=Imsinωt，其中Im=Em/R。当以线圈通过中性面对为计时起点时，交变电流的函数表达式：e=Emsinωt，其中Em=2NBLv=NBωS；i=Imsinωt，其中Im=Em/R。例1、矩形线圈在匀强磁场中匀速转动，在线圈平面经过中性面瞬间：（）A.线圈平面与磁感线平行；B.通过线圈的磁通量最大；C.线圈中的感应电动势最大；D.线圈中感应电动势的方向突变。例2、一矩形线圈，面积为s，匝数为N，在场强为B的匀强磁场中绕着轴oo’做匀速转动角速度为ω，磁场方向与转轴垂直，当线圈转到中性面位置开始计时，求：（1）线圈中感应电动势的最大值？写出线圈中感应电动势随时间变化的表达式？（2）若线圈中的电阻为R，则线圈中的电流的最大值为多少？写出线圈中的电流瞬时表达式。解析：变式训练：一台发电机产生的按正弦规律变化的感应电动势的最大值为311V，线圈在磁场中转动的角速度是100πrad/s。（1）写出感应电动势的瞬时值表达式（2）若该发电机只与含电阻的负载组成闭合电路，电路中的总电阻为100Ω，试写出通过负载的电流强度的瞬时表达式，在t=1/120时电流强度的瞬时值为多少？练习1、图5-1-4所示各的电流中不是交流电的是：（）用心爱心专心12、如图5-1-5所示，一线圈在匀强磁场中匀速转动，经过图所示位置时，（）A.穿过线圈的磁通量最大，磁通量的变化率最小B.穿过线圈的磁通量最大，磁通量的变化率最大C.穿过线圈的磁通量最小，磁通量的变化率最大D.穿过线圈的磁通量最小，磁通量的变化率最小3、交流发电机在工作时的电动势为e＝Emsint，若将其线框的转速提高到原来的两倍，其他条件不变，则其电动势变为（）A.Emsint/2B.2Emsint/2C.Emsin2tD.2Emsin2t4、如图5-1-6所示，若线框abcd不闭合，当磁铁转动时，下列说法中正确的是（）A.线框中产生感应电动势，可跟随磁铁转动B线框中不产生感应电动势，可跟随磁铁转动C.线框中产生感应电动势，不跟随磁铁转动D.线框中不产生感应电动势，不跟随磁铁转动5、闭合线圈在匀强磁场中匀速转动，产生的交流电瞬时值的表达式为i=0.2sin100πt，从t＝0到第一次出现通过线圈的磁通量变化率最大值的时间为（）A.1/50sB.1/100sC.1/200sD1/400s6、线圈在磁场中转动时产生的交变电流如图5-1-8所示，从图中可知：（）A.在A和C时刻线圈平面与磁场垂直B.在B和D时刻穿过线圈的磁通量最大C.在A和C时刻，感应电流改变方向D.若从O时刻到D时刻的时间为0.02s，则在1s内交变电流的方向改变50次7、一矩形线圈，绕与匀强磁场垂直的中心轴OO′按顺时针方向旋转.引出线的两端与互相绝缘的半圆铜环连接，两个半圆环分别与固定电刷A.B滑动接触，电刷间接有电阻，如图5-1-9所示，在线圈转动过程中，通过电阻的电流：（）A.大小和方向都不断变化B.大小和方向都不变C.大小不断变化，方向A→R→BD.大小不断变化，方向从B→R→A用心爱心专心2
