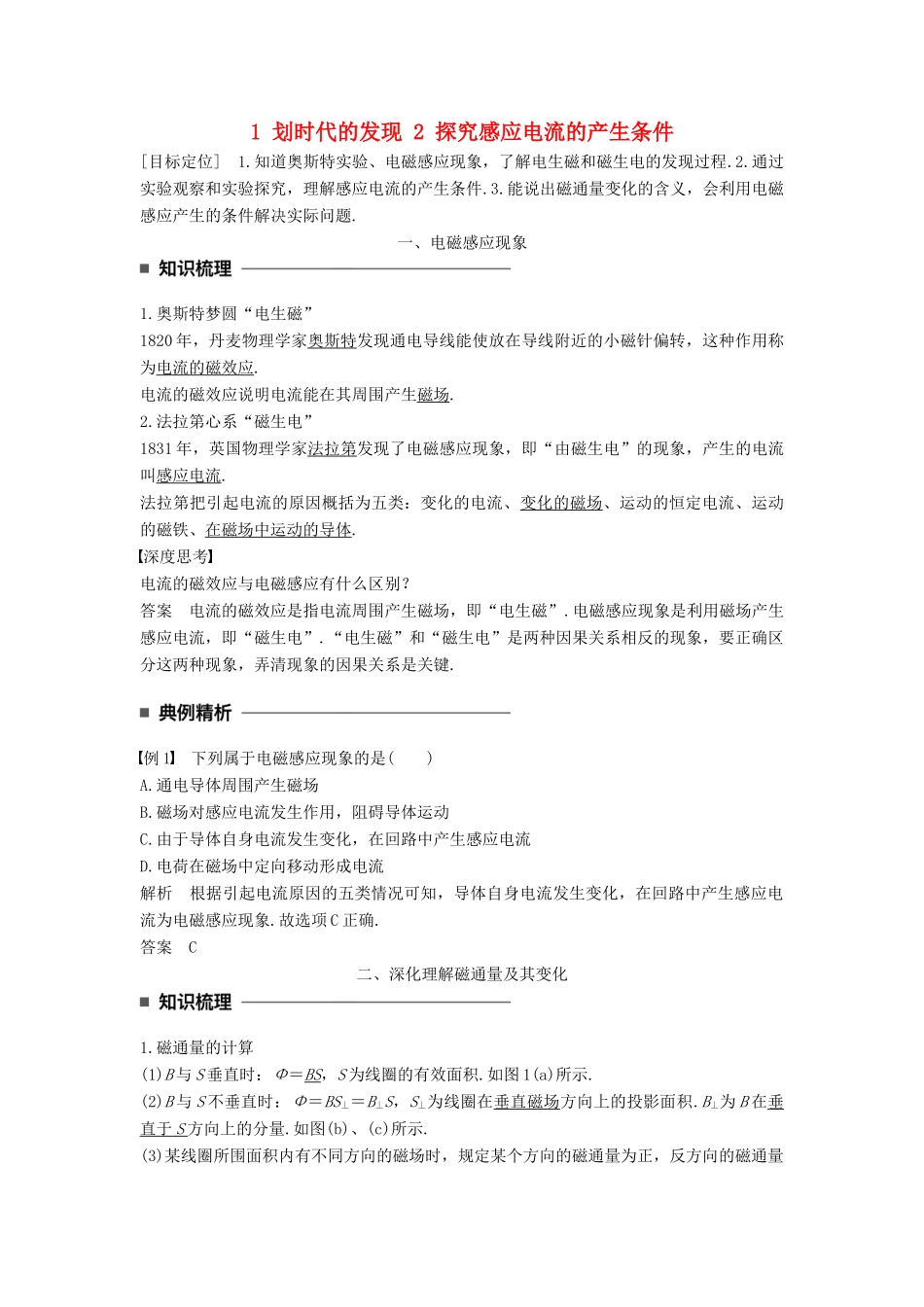

1划时代的发现2探究感应电流的产生条件[目标定位]1.知道奥斯特实验、电磁感应现象，了解电生磁和磁生电的发现过程.2.通过实验观察和实验探究，理解感应电流的产生条件.3.能说出磁通量变化的含义，会利用电磁感应产生的条件解决实际问题.一、电磁感应现象1.奥斯特梦圆“电生磁”1820年，丹麦物理学家奥斯特发现通电导线能使放在导线附近的小磁针偏转，这种作用称为电流的磁效应.电流的磁效应说明电流能在其周围产生磁场.2.法拉第心系“磁生电”1831年，英国物理学家法拉第发现了电磁感应现象，即“由磁生电”的现象，产生的电流叫感应电流.法拉第把引起电流的原因概括为五类：变化的电流、变化的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体.深度思考电流的磁效应与电磁感应有什么区别？答案电流的磁效应是指电流周围产生磁场，即“电生磁”.电磁感应现象是利用磁场产生感应电流，即“磁生电”.“电生磁”和“磁生电”是两种因果关系相反的现象，要正确区分这两种现象，弄清现象的因果关系是关键.例1下列属于电磁感应现象的是()A.通电导体周围产生磁场B.磁场对感应电流发生作用，阻碍导体运动C.由于导体自身电流发生变化，在回路中产生感应电流D.电荷在磁场中定向移动形成电流解析根据引起电流原因的五类情况可知，导体自身电流发生变化，在回路中产生感应电流为电磁感应现象.故选项C正确.答案C二、深化理解磁通量及其变化1.磁通量的计算(1)B与S垂直时：Φ＝BS，S为线圈的有效面积.如图1(a)所示.(2)B与S不垂直时：Φ＝BS⊥＝B⊥S，S⊥为线圈在垂直磁场方向上的投影面积.B⊥为B在垂直于S方向上的分量.如图(b)、(c)所示.(3)某线圈所围面积内有不同方向的磁场时，规定某个方向的磁通量为正，反方向的磁通量为负，求其代数和，如图(d)所示.图12.磁通量是标量，但有正、负，其正、负分别表示与规定的穿入方向相同、相反.3.磁通量的变化大致可分为以下几种情况：(1)磁感应强度B不变，有效面积S发生变化.如图2(a)所示.(2)有效面积S不变，磁感应强度B发生变化.如图(b)所示.(3)磁感应强度B和有效面积S都不变，它们之间的夹角发生变化.如图(c)所示.图24.用磁感线的条数表示磁通量.当回路中有不同方向的磁感线穿过时，磁通量是指穿过某一面磁感线的“净”条数，即不同方向的磁感线的条数差.深度思考将两个同圆心但大小不同的线圈套在条形磁铁上，通过哪个线圈的磁通量大？答案通过小线圈的磁通量大.若穿过某一平面的磁感线既有穿出，又有穿入，则穿过该面的合磁通量为磁感线的净条数.例2磁通量是研究电磁感应现象的重要物理量，如图3所示，通有恒定电流的导线MN与闭合线框共面，第一次将线框由位置1平移到位置2，第二次将线框绕cd边翻转到位置2，设先后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则()图3A.ΔΦ1>ΔΦ2B.ΔΦ1＝ΔΦ2C.ΔΦ1<ΔΦ2D.无法确定解析设闭合线框在位置1时的磁通量为Φ1，在位置2时的磁通量为Φ2，直线电流产生的磁场在位置1处比在位置2处要强，故Φ1>Φ2.将闭合线框从位置1平移到位置2，磁感线是从闭合线框的同一面穿过的，所以ΔΦ1＝|Φ2－Φ1|＝Φ1－Φ2；将闭合线框从位置1绕cd边翻转到位置2，磁感线分别从闭合线框的正反两面穿过，所以ΔФ2＝|(－Φ2)－Φ1|＝Φ1＋Φ2(以原来穿过的方向为正方向，则后来从另一面穿过的方向为负方向).故正确选项为C.答案C磁通量虽然是标量，但有正、负.该题中线框由位置1平移到位置2和绕cd边翻转到位置2时，在位置2的磁通量大小都相等，但磁感线穿入的方向相反.例3边长L＝10cm的正方形线框有10匝，固定在匀强磁场中，磁场方向与线框平面间的夹角θ＝30°，如图4所示，磁感应强度随时间的变化规律为B＝2＋3t(T)，求：图4(1)2s末穿过线框的磁通量.(2)第3s内穿过线框的磁通量的变化量ΔΦ.解析(1)2s末穿过线框的磁感应强度B2＝(2＋3×2)T＝8T，由Φ＝BSsinθ，知2s末穿过线框的磁通量Φ＝B2Ssinθ＝8×(0.1)2×sin30°Wb＝4×10－2Wb.(2)第3s内磁感应强度的变化ΔB＝3T，所以ΔΦ＝ΔBSsinθ＝3×(0.1)2×sin30°Wb＝1.5×10－2Wb.答案(1)4×10－2Wb(2)1.5×10－2Wb1求解磁通量的变化量时要取有效面积；2磁通...
