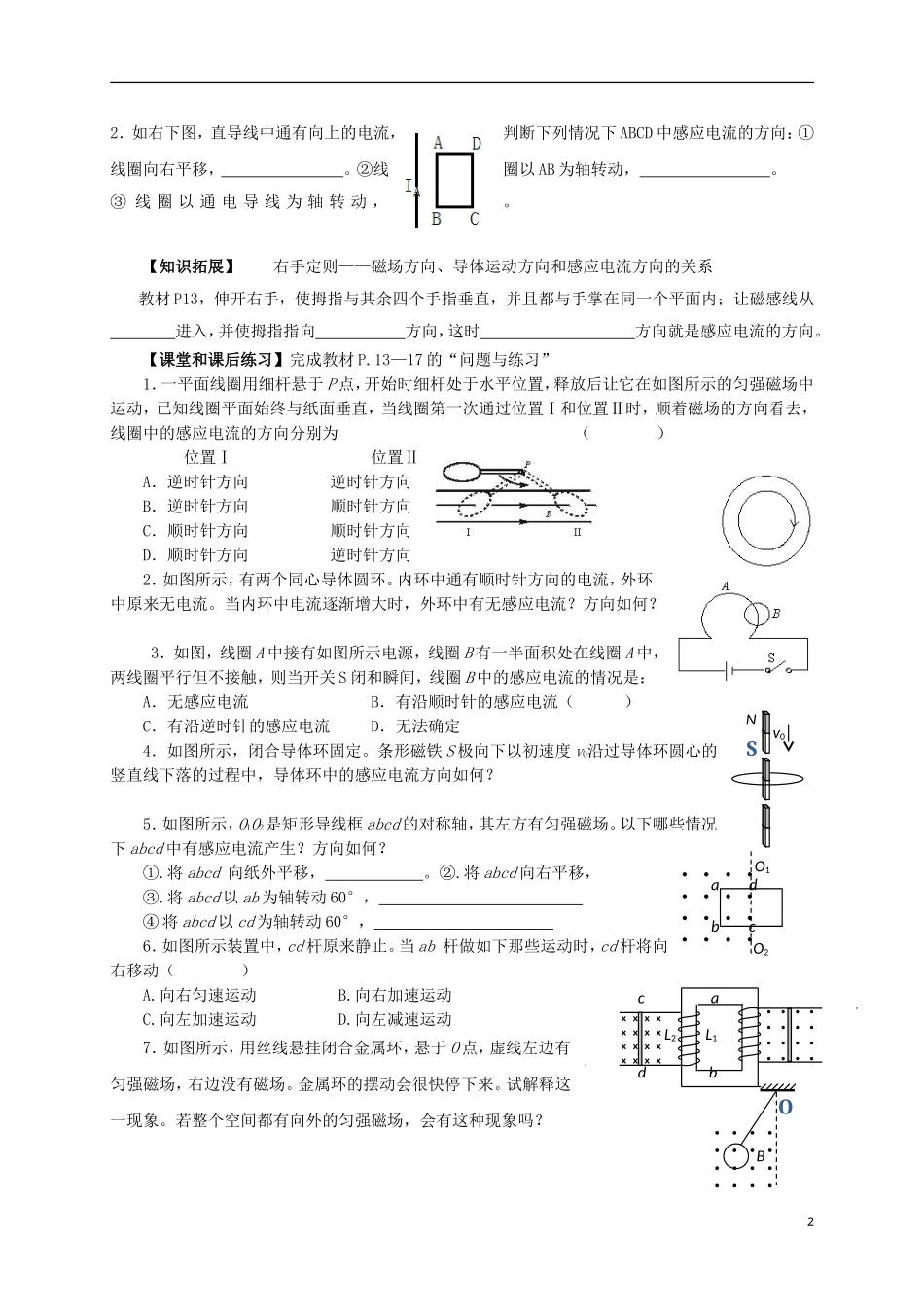

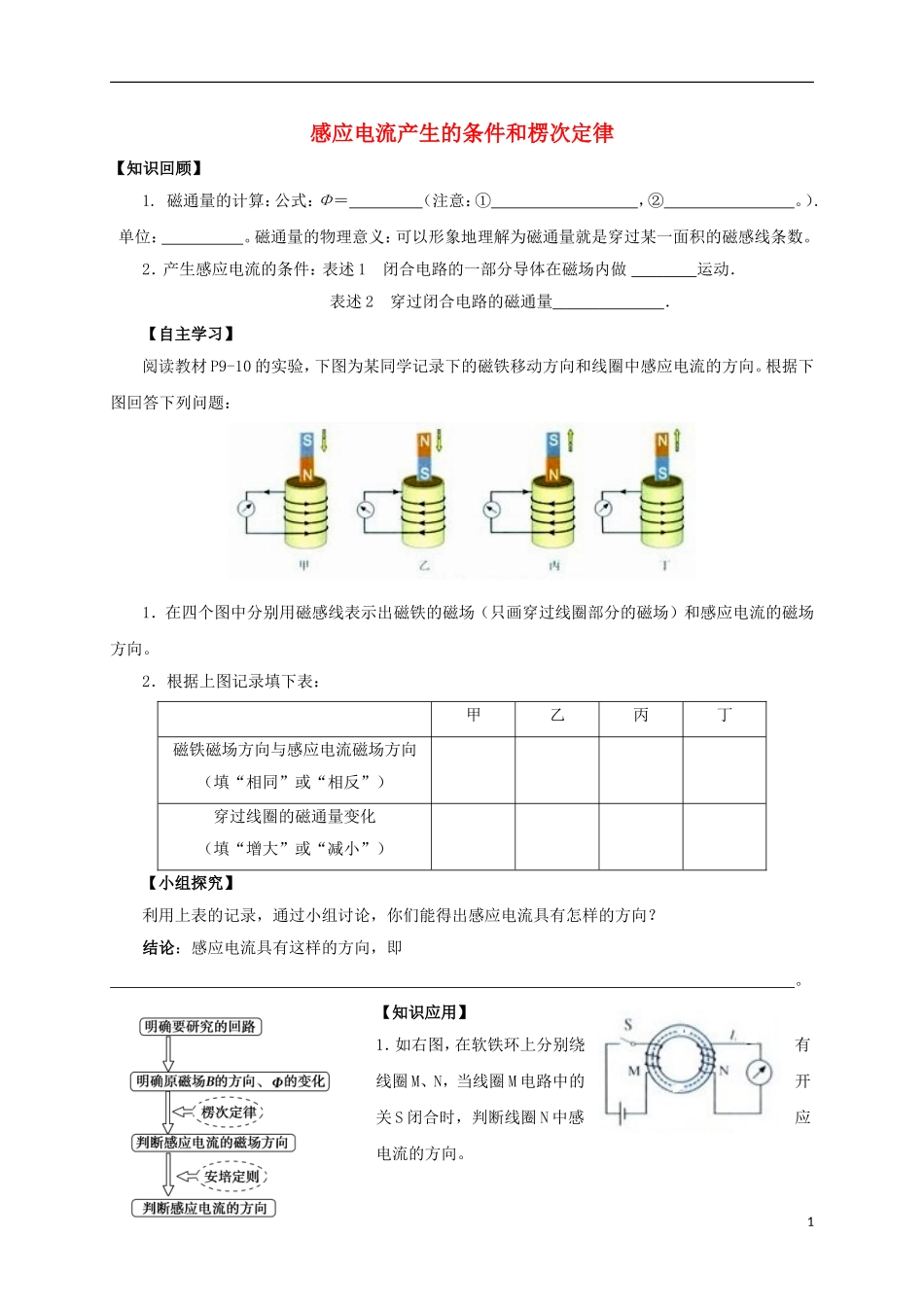

感应电流产生的条件和楞次定律【知识回顾】1.磁通量的计算：公式：Φ＝（注意：①，②。）.单位：。磁通量的物理意义：可以形象地理解为磁通量就是穿过某一面积的磁感线条数。2．产生感应电流的条件：表述1闭合电路的一部分导体在磁场内做运动．表述2穿过闭合电路的磁通量．【自主学习】阅读教材P9-10的实验，下图为某同学记录下的磁铁移动方向和线圈中感应电流的方向。根据下图回答下列问题：1．在四个图中分别用磁感线表示出磁铁的磁场（只画穿过线圈部分的磁场）和感应电流的磁场方向。2．根据上图记录填下表：甲乙丙丁磁铁磁场方向与感应电流磁场方向（填“相同”或“相反”）穿过线圈的磁通量变化（填“增大”或“减小”）【小组探究】利用上表的记录，通过小组讨论，你们能得出感应电流具有怎样的方向？结论：感应电流具有这样的方向，即。【知识应用】1．如右图，在软铁环上分别绕有线圈M、N，当线圈M电路中的开关S闭合时，判断线圈N中感应电流的方向。12．如右下图，直导线中通有向上的电流，判断下列情况下ABCD中感应电流的方向：①线圈向右平移，。②线圈以AB为轴转动，。③线圈以通电导线为轴转动，。【知识拓展】右手定则——磁场方向、导体运动方向和感应电流方向的关系教材P13，伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从进入，并使拇指指向方向，这时方向就是感应电流的方向。【课堂和课后练习】完成教材P.13—17的“问题与练习”1．一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动，已知线圈平面始终与纸面垂直，当线圈第一次通过位置Ⅰ和位置Ⅱ时，顺着磁场的方向看去，线圈中的感应电流的方向分别为（）位置Ⅰ位置ⅡA．逆时针方向逆时针方向B．逆时针方向顺时针方向C．顺时针方向顺时针方向D．顺时针方向逆时针方向2．如图所示，有两个同心导体圆环。内环中通有顺时针方向的电流，外环中原来无电流。当内环中电流逐渐增大时，外环中有无感应电流？方向如何？3．如图，线圈A中接有如图所示电源，线圈B有一半面积处在线圈A中，两线圈平行但不接触，则当开关S闭和瞬间，线圈B中的感应电流的情况是：A．无感应电流B．有沿顺时针的感应电流（）C．有沿逆时针的感应电流D．无法确定4．如图所示，闭合导体环固定。条形磁铁S极向下以初速度v0沿过导体环圆心的竖直线下落的过程中，导体环中的感应电流方向如何？5．如图所示，O1O2是矩形导线框abcd的对称轴，其左方有匀强磁场。以下哪些情况下abcd中有感应电流产生？方向如何？①.将abcd向纸外平移，。②.将abcd向右平移，③.将abcd以ab为轴转动60°，④将abcd以cd为轴转动60°，6．如图所示装置中，cd杆原来静止。当ab杆做如下那些运动时，cd杆将向右移动（）A.向右匀速运动B.向右加速运动C.向左加速运动D.向左减速运动7．如图所示，用丝线悬挂闭合金属环，悬于O点，虚线左边有匀强磁场，右边没有磁场。金属环的摆动会很快停下来。试解释这一现象。若整个空间都有向外的匀强磁场，会有这种现象吗？2NSv0adbcO1O2cadbL2L1OB以下不打印，1．1820年丹麦的物理学家发现了电流能够产生磁场；之后，英国的科学家经过十年不懈的努力终于在1831年发现了电磁感应现象，并发明了世界上第一台感应发电机．2．下列图中能产生感应电流的是（）3．在某星球上的宇航员，为了确定该星球是否存在磁场，他手边有一根表面绝缘的长导线和一个灵敏电流计，现请你指导他如何操作．4．下列说法中正确的是：感应电动势的大小跟（）有关：A．穿过闭合电路的磁通量．B．穿过闭合电路的磁通量的变化大小．C．穿过闭合电路的磁通量的变化快慢．D．单位时间内穿过闭合电路的磁通量的变化量．5．如图所示，试根据已知条件确定导线中的感应电流方向（图中的导线是闭合电路中的一部分）（二）提高性练习6．（99全国）如图所示，为地磁场磁感线的示意图，在北半球地磁场的坚直分量向下。飞机在我国上空匀逐巡航。机翼保持水平，飞行高度不变。由于地磁场的作用，金属机翼上有电势差。设飞行员左方机翼未端处的电势为U1，右方机翼未端处的电势力U2，则A.若飞机从西往东飞，U1比U...
