高中物理：2.7《闭合电路欧姆定律》学案 (新人教版选修3-1)VIP免费

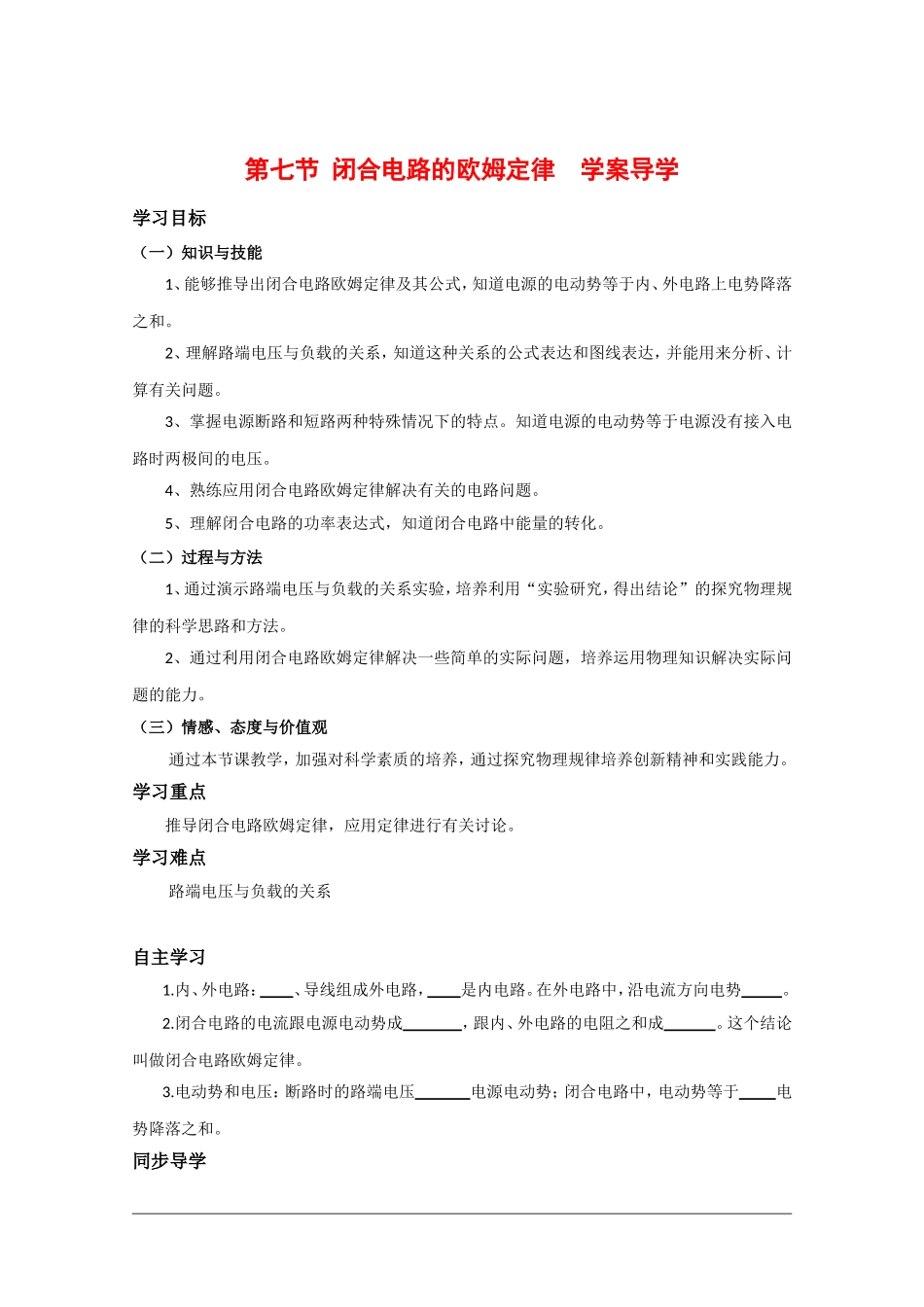

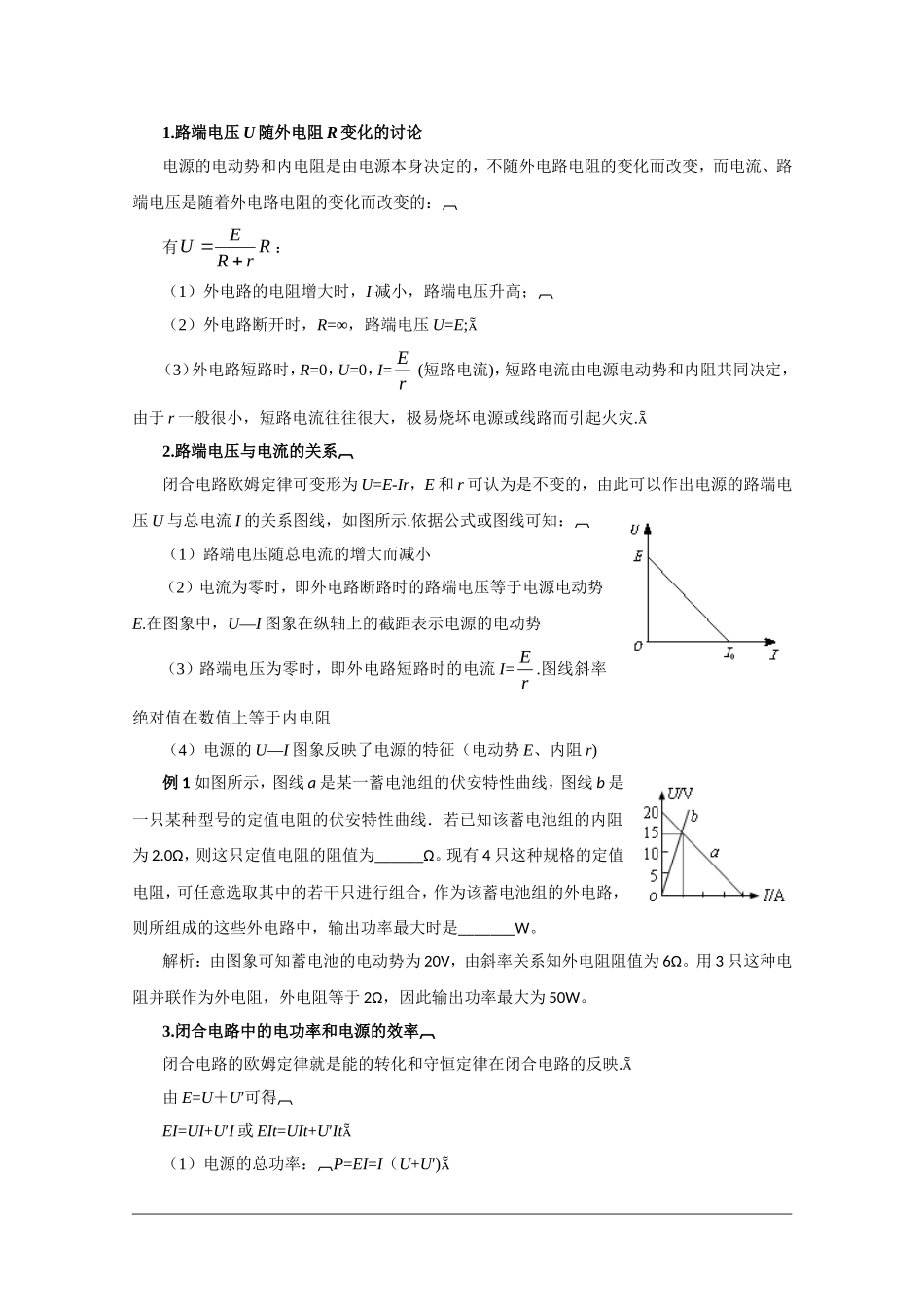

第七节闭合电路的欧姆定律学案导学学习目标（一）知识与技能1、能够推导出闭合电路欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和。2、理解路端电压与负载的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题。3、掌握电源断路和短路两种特殊情况下的特点。知道电源的电动势等于电源没有接入电路时两极间的电压。4、熟练应用闭合电路欧姆定律解决有关的电路问题。5、理解闭合电路的功率表达式，知道闭合电路中能量的转化。（二）过程与方法1、通过演示路端电压与负载的关系实验，培养利用“实验研究，得出结论”的探究物理规律的科学思路和方法。2、通过利用闭合电路欧姆定律解决一些简单的实际问题，培养运用物理知识解决实际问题的能力。（三）情感、态度与价值观通过本节课教学，加强对科学素质的培养，通过探究物理规律培养创新精神和实践能力。学习重点推导闭合电路欧姆定律，应用定律进行有关讨论。学习难点路端电压与负载的关系自主学习1.内、外电路：、导线组成外电路，是内电路。在外电路中，沿电流方向电势。2.闭合电路的电流跟电源电动势成，跟内、外电路的电阻之和成。这个结论叫做闭合电路欧姆定律。3.电动势和电压：断路时的路端电压电源电动势；闭合电路中，电动势等于电势降落之和。同步导学1.路端电压U随外电阻R变化的讨论电源的电动势和内电阻是由电源本身决定的，不随外电路电阻的变化而改变，而电流、路端电压是随着外电路电阻的变化而改变的：有RrREU：（1）外电路的电阻增大时，I减小，路端电压升高；（2）外电路断开时，R=∞，路端电压U=E;（3）外电路短路时，R=0，U=0，I=rE(短路电流)，短路电流由电源电动势和内阻共同决定，由于r一般很小，短路电流往往很大，极易烧坏电源或线路而引起火灾.2.路端电压与电流的关系闭合电路欧姆定律可变形为U=E-Ir，E和r可认为是不变的，由此可以作出电源的路端电压U与总电流I的关系图线，如图所示.依据公式或图线可知：（1）路端电压随总电流的增大而减小（2）电流为零时，即外电路断路时的路端电压等于电源电动势E.在图象中，U—I图象在纵轴上的截距表示电源的电动势（3）路端电压为零时，即外电路短路时的电流I=rE.图线斜率绝对值在数值上等于内电阻（4）电源的U—I图象反映了电源的特征（电动势E、内阻r)例1如图所示，图线a是某一蓄电池组的伏安特性曲线，图线b是一只某种型号的定值电阻的伏安特性曲线．若已知该蓄电池组的内阻为2.0Ω，则这只定值电阻的阻值为______Ω。现有4只这种规格的定值电阻，可任意选取其中的若干只进行组合，作为该蓄电池组的外电路，则所组成的这些外电路中，输出功率最大时是_______W。解析：由图象可知蓄电池的电动势为20V，由斜率关系知外电阻阻值为6Ω。用3只这种电阻并联作为外电阻，外电阻等于2Ω，因此输出功率最大为50W。3.闭合电路中的电功率和电源的效率闭合电路的欧姆定律就是能的转化和守恒定律在闭合电路的反映.由E=U＋U′可得EI=UI+U′I或EIt=UIt+U′It（1）电源的总功率：P=EI=I（U+U′)若外电路是纯电阻电路，还有P=I2（R+r)=rRE2(2)电源内部消耗的功率：P内=I2r=U′I=rU2(3)电源的输出功率：P出=P总-P内=EI-I2r=UI若外电路为纯电阻电路，还有P出=I2R（4）电源的效率：rRREUPPE（最后一个等号只适用于纯电阻电路）电源的输出功率rErErRRrrRREP44422222，可见电源输出功率随外电阻变化的图线如图所示，而当内外电阻相等时，电源的输出功率最大，为rEPm42。4.闭合电路中局部电阻的变化而引起电流、电压的变化是典型的电路的动态变化问题。此类问题应在明确各用电器或电表所对应的电流、电压的基础上，按局部（R的变化）全局（I总、U端的变化）局部（U分、I分的变化）的逻辑思维进行分析推理，使得出的每一个结论都有依据，这样才能得出正确的判断。例2如图所示的电路中，若将滑动变阻器的滑动触头向b端滑动时，试判断图中八只表的示数将怎样变化(各电表内阻对电路的影响均不考虑)?解析：本题为“动态”分析问题，可用常规分析法逐步推出结论.R2的滑...
