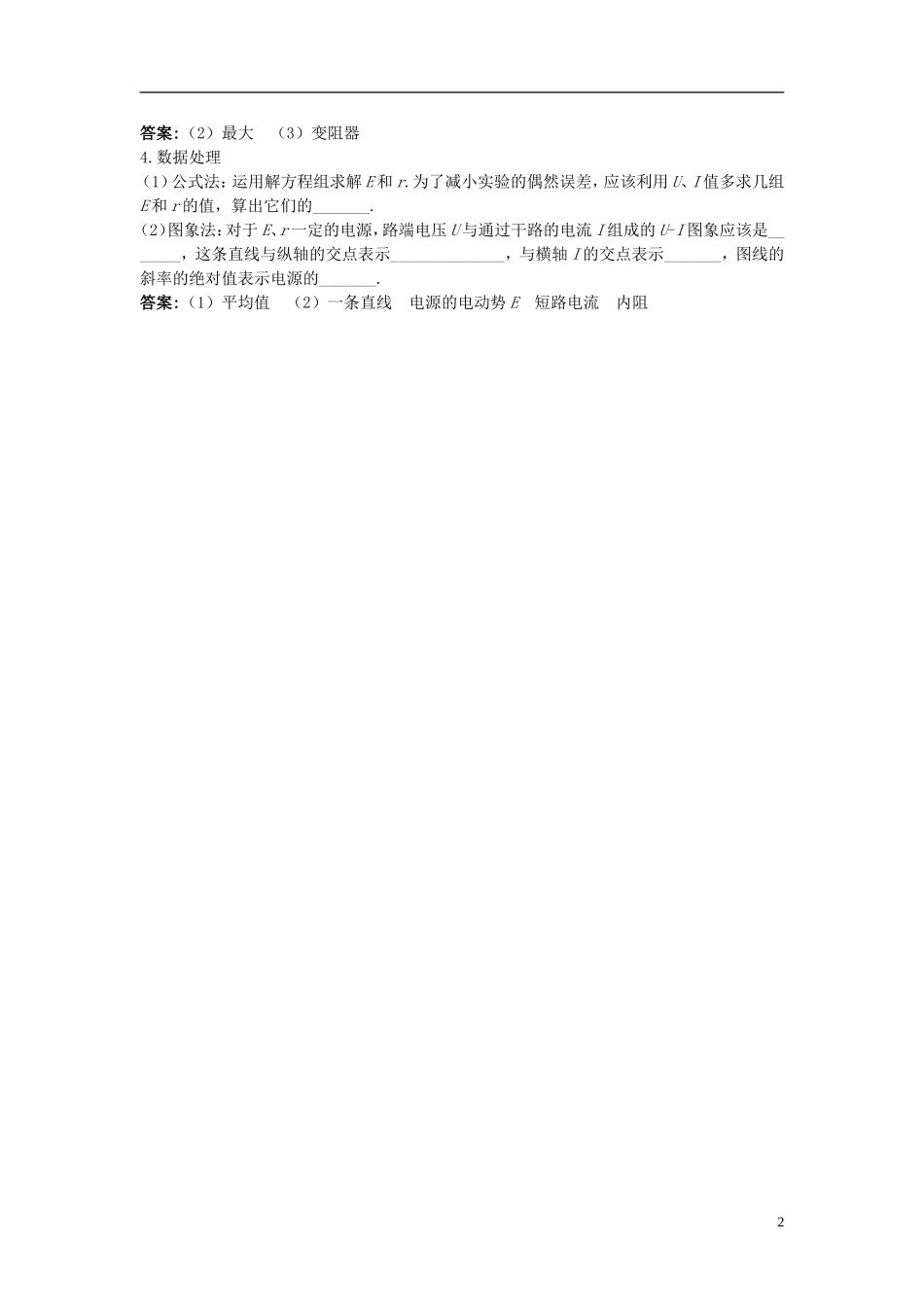

第3节测量电源的电动势和内电阻课前预习情景导入图象法是物理学中的重要方法之一，在物理实验中常常用作图象的方法寻找规律，求出测量的结果，这种方法既直观又简便.在画U-I图象时，要使较多的点落在直线上，分布在图线两侧的点数尽可能相等，这样会减少偶然误差，当然，对个别偏离较远的点应不予考虑，这样的点很可能是偶然误差造成的.我们在做测定电池的电动势和内阻的实验中，进行数据处理时一般采用图象法.在画U-I图象时，为使坐标纸得到充分利用，使测量结果尽量精确，纵坐标可以不从0开始，而横坐标必须从0开始，想一想为什么？简答：这样做的目的是增大调节范围，减小实验误差.知识预览1.实验原理：测定电池的电动势和内阻，根据闭合电路的欧姆定律，可以采用以下几种方法：（1）如图4-3-1所示，由闭合电路的欧姆定律得：E＝U+Ir，改变_________的阻值，从电流表、电压表中读出几组U和I值，组成二元一次方程组可求解E、r.图4-3-1图4-3-2图4-3-3（2）如图4-3-2所示，由闭合电路的欧姆定律得：E＝IR+Ir，改变_______的阻值，读出几组电流表的示数和电阻箱的阻值，组成方程组可求解E、r.（3）如图4-3-3所示，由闭合电路的欧姆定律得：E=U+RUr，改变_______的阻值，读出几组电压表的示数和电阻箱的阻值，组成方程组可求解E、r.答案:（1）滑动变阻器（2）电阻箱（3）电阻箱2.实验器材：被测电池（干电池）、_______、_______、滑动变阻器、电键和导线等.答案:电流表电压表3.实验步骤（1）确定电流表、电压表的量程，按图4-3-1所示电路把器材连接好.（2）把变阻器的滑动片移到一端，使电阻值_______.（3）闭合电键，调节_______，使电流表有明显示数，记录一组电流表和电压表的示数，用同样方法测量并记录几组I和U值.（4）断开电键，整理好器材.1答案:（2）最大（3）变阻器4.数据处理（1）公式法：运用解方程组求解E和r.为了减小实验的偶然误差，应该利用U、I值多求几组E和r的值，算出它们的_______.（2）图象法：对于E、r一定的电源，路端电压U与通过干路的电流I组成的U-I图象应该是_______，这条直线与纵轴的交点表示______________，与横轴I的交点表示_______，图线的斜率的绝对值表示电源的_______.答案:（1）平均值（2）一条直线电源的电动势E短路电流内阻2
