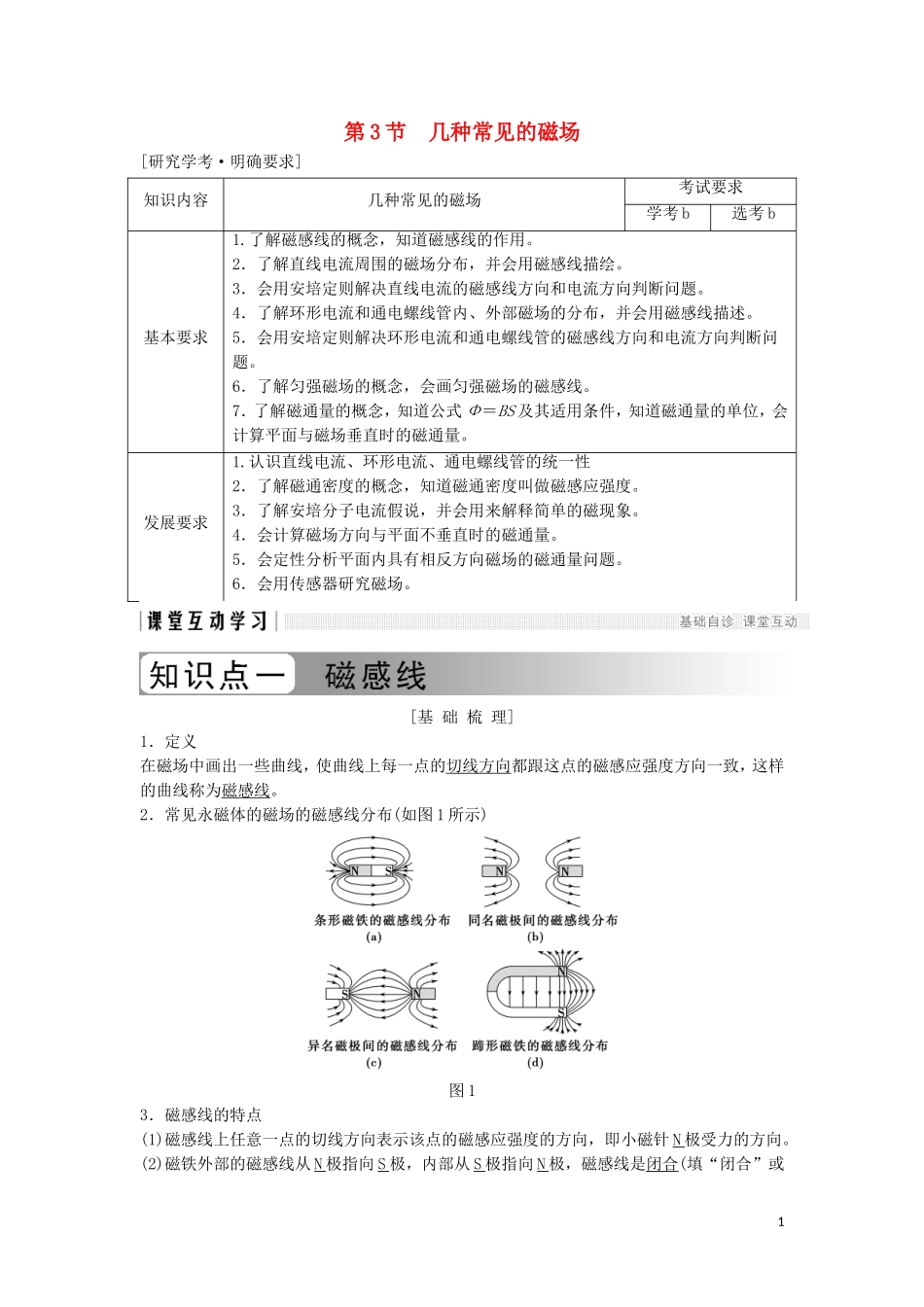

第3节几种常见的磁场[研究学考·明确要求]知识内容几种常见的磁场考试要求学考b选考b基本要求1.了解磁感线的概念，知道磁感线的作用。2．了解直线电流周围的磁场分布，并会用磁感线描绘。3．会用安培定则解决直线电流的磁感线方向和电流方向判断问题。4．了解环形电流和通电螺线管内、外部磁场的分布，并会用磁感线描述。5．会用安培定则解决环形电流和通电螺线管的磁感线方向和电流方向判断问题。6．了解匀强磁场的概念，会画匀强磁场的磁感线。7．了解磁通量的概念，知道公式Φ＝BS及其适用条件，知道磁通量的单位，会计算平面与磁场垂直时的磁通量。发展要求1.认识直线电流、环形电流、通电螺线管的统一性2．了解磁通密度的概念，知道磁通密度叫做磁感应强度。3．了解安培分子电流假说，并会用来解释简单的磁现象。4．会计算磁场方向与平面不垂直时的磁通量。5．会定性分析平面内具有相反方向磁场的磁通量问题。6．会用传感器研究磁场。[基础梳理]1．定义在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度方向一致，这样的曲线称为磁感线。2．常见永磁体的磁场的磁感线分布(如图1所示)图13．磁感线的特点(1)磁感线上任意一点的切线方向表示该点的磁感应强度的方向，即小磁针N极受力的方向。(2)磁铁外部的磁感线从N极指向S极，内部从S极指向N极，磁感线是闭合(填“闭合”或1“不闭合”)曲线。(3)磁感线的疏密表示磁场强弱，磁感线密集处磁场强，磁感线稀疏处磁场弱。(4)磁感线在空间不相交(填“相交”或“不相交”)。4．磁感线和电场线的比较相同点：都是用疏密程度表示场的强弱，切线方向表示场的方向；都不能相交。不同点：电场线起始于正电荷(或无穷远处)，终止于无穷远处(或负电荷)，不闭合；但磁感线是闭合曲线。[典例精析]【例1】关于磁场和磁感线的描述，下列说法中正确的是()A．磁感线总是从磁铁的N极出发，到S极终止的B．磁感线可以形象地描述各磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致C．磁感线可以用细铁屑来显示，因而是真实存在的D．两个磁场的叠加区域，磁感线可能相交解析条形磁铁内部磁感线的方向是从S极指向N极，A错误；磁感线上每一点切线方向表示磁场方向，磁感线的疏密表示磁场的强弱，小磁针静止时北极受力方向和静止时北极的指向均为磁场方向，所以选项B正确；磁感线是为了形象地描述磁场而假设的一组有方向的闭合曲线，实际上并不存在，所以选项C错误；叠加区域合磁场的方向也具有唯一性，故磁感线不可能相交，所以D选项错误。答案B磁场、电场都是一种客观存在的特殊物质，磁感线、电场线虽是假想的曲线，但可形象地描述磁场、电场的强弱和方向。应注意两者的区别与关系。[即学即练]1．关于磁感线和电场线，下列说法中正确的是()A．磁感线是闭合曲线，而电场线不是闭合曲线B．磁感线和电场线都是一些互相平行的曲线C．磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷D．磁感线和电场线都只能分别表示磁场和电场的方向解析由磁感线的特点知，A正确；点电荷周围电场线不平行，故B项错误；条形磁铁内部磁感线的方向由S极指向N极，故C错误；电场线和磁场线的疏密均可表示电场及磁场强弱，故D项错误。答案A[基础梳理]1．电流周围的磁感线方向可根据安培定则判断。直线电流的磁场：让右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向。这个规律也叫右手螺旋定则。特点：以导线上各点为圆心的同心圆，圆所在平面与导线垂直，越向外越稀疏。(如图2所示)2图22．环形电流的磁场：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向。特点：内部比外部强，磁感线越向外越稀疏。(如图3所示)图33．通电螺线管的磁场：用右手握住螺线管，让弯曲的四指指向电流的方向，那么大拇指所指的方向就是螺线管中心轴线上磁感线的方向。特点：内部为匀强磁场，且内部比外部强。内部磁感线方向由S极指向N极，外部由N极指向S极。(如图4所示)图4[典例精析]【例2】如图5所示，分别给出了导线中的电流方向或磁场中...
