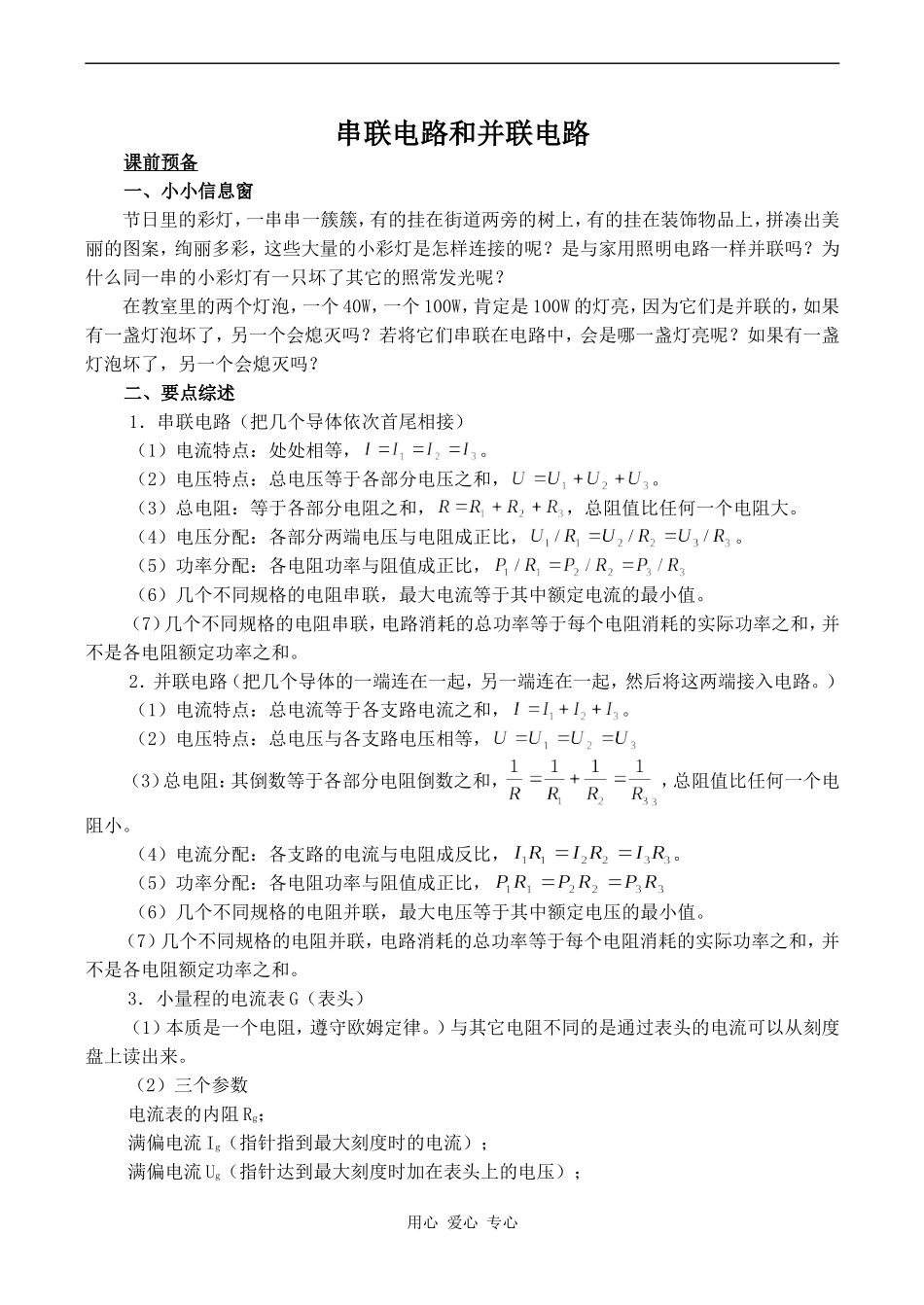

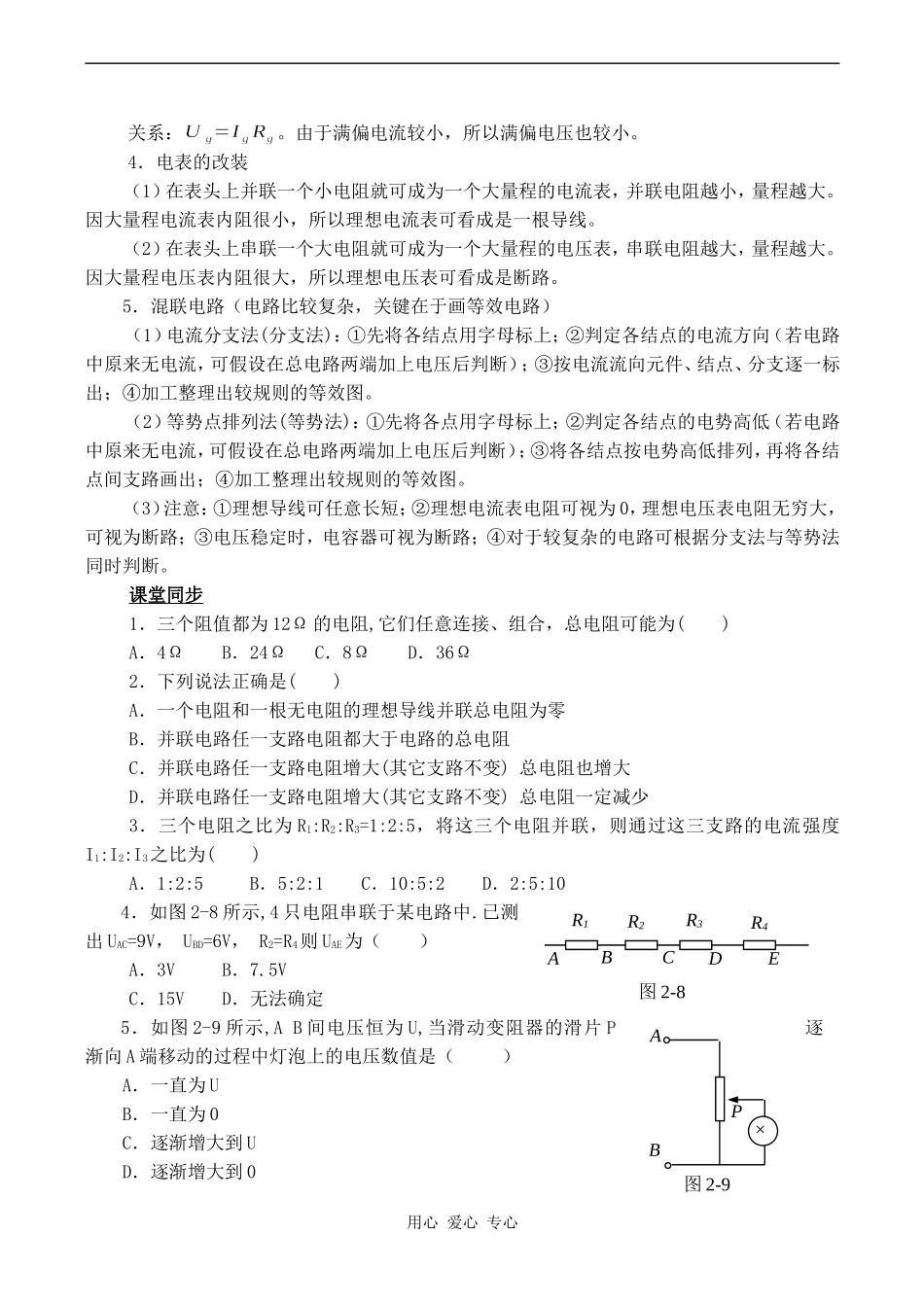

串联电路和并联电路课前预备一、小小信息窗节日里的彩灯，一串串一簇簇，有的挂在街道两旁的树上，有的挂在装饰物品上，拼凑出美丽的图案，绚丽多彩，这些大量的小彩灯是怎样连接的呢？是与家用照明电路一样并联吗？为什么同一串的小彩灯有一只坏了其它的照常发光呢？在教室里的两个灯泡，一个40W，一个100W，肯定是100W的灯亮，因为它们是并联的，如果有一盏灯泡坏了，另一个会熄灭吗？若将它们串联在电路中，会是哪一盏灯亮呢？如果有一盏灯泡坏了，另一个会熄灭吗？二、要点综述1．串联电路（把几个导体依次首尾相接）（1）电流特点：处处相等，。（2）电压特点：总电压等于各部分电压之和，。（3）总电阻：等于各部分电阻之和，，总阻值比任何一个电阻大。（4）电压分配：各部分两端电压与电阻成正比，。（5）功率分配：各电阻功率与阻值成正比，（6）几个不同规格的电阻串联，最大电流等于其中额定电流的最小值。（7）几个不同规格的电阻串联，电路消耗的总功率等于每个电阻消耗的实际功率之和，并不是各电阻额定功率之和。2．并联电路（把几个导体的一端连在一起，另一端连在一起，然后将这两端接入电路。）（1）电流特点：总电流等于各支路电流之和，。（2）电压特点：总电压与各支路电压相等，（3）总电阻：其倒数等于各部分电阻倒数之和，，总阻值比任何一个电阻小。（4）电流分配：各支路的电流与电阻成反比，。（5）功率分配：各电阻功率与阻值成正比，（6）几个不同规格的电阻并联，最大电压等于其中额定电压的最小值。（7）几个不同规格的电阻并联，电路消耗的总功率等于每个电阻消耗的实际功率之和，并不是各电阻额定功率之和。3．小量程的电流表G（表头）（1）本质是一个电阻，遵守欧姆定律。）与其它电阻不同的是通过表头的电流可以从刻度盘上读出来。（2）三个参数电流表的内阻Rg；满偏电流Ig（指针指到最大刻度时的电流）；满偏电流Ug（指针达到最大刻度时加在表头上的电压）；用心爱心专心关系：。由于满偏电流较小，所以满偏电压也较小。4．电表的改装（1）在表头上并联一个小电阻就可成为一个大量程的电流表，并联电阻越小，量程越大。因大量程电流表内阻很小，所以理想电流表可看成是一根导线。（2）在表头上串联一个大电阻就可成为一个大量程的电压表，串联电阻越大，量程越大。因大量程电压表内阻很大，所以理想电压表可看成是断路。5．混联电路（电路比较复杂，关键在于画等效电路）（1）电流分支法(分支法)：①先将各结点用字母标上；②判定各结点的电流方向（若电路中原来无电流，可假设在总电路两端加上电压后判断）；③按电流流向元件、结点、分支逐一标出；④加工整理出较规则的等效图。（2）等势点排列法(等势法)：①先将各点用字母标上；②判定各结点的电势高低（若电路中原来无电流，可假设在总电路两端加上电压后判断）；③将各结点按电势高低排列，再将各结点间支路画出；④加工整理出较规则的等效图。（3）注意：①理想导线可任意长短；②理想电流表电阻可视为0，理想电压表电阻无穷大，可视为断路；③电压稳定时，电容器可视为断路；④对于较复杂的电路可根据分支法与等势法同时判断。课堂同步1．三个阻值都为12Ω的电阻,它们任意连接、组合，总电阻可能为()A．4ΩB．24ΩC．8ΩD．36Ω2．下列说法正确是()A．一个电阻和一根无电阻的理想导线并联总电阻为零B．并联电路任一支路电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其它支路不变)总电阻也增大D．并联电路任一支路电阻增大(其它支路不变)总电阻一定减少3．三个电阻之比为R1:R2:R3=1:2:5，将这三个电阻并联，则通过这三支路的电流强度I1:I2:I3之比为()A．1:2:5B．5:2:1C．10:5:2D．2:5:104．如图2-8所示,4只电阻串联于某电路中.已测出UAC=9V，UBD=6V，R2=R4则UAE为（）A．3VB．7.5VC．15VD．无法确定5．如图2-9所示,AB间电压恒为U,当滑动变阻器的滑片P逐渐向A端移动的过程中灯泡上的电压数值是（）A．一直为UB．一直为0C．逐渐增大到UD．逐渐增大到0用心爱心专心ABCDER1R2R3R4图2-8ABP×图2-96．一电流表的满偏电流Ig=1mA，内阻为200Ω。要把它改装成一个量程为0.5A的电流表，则...
