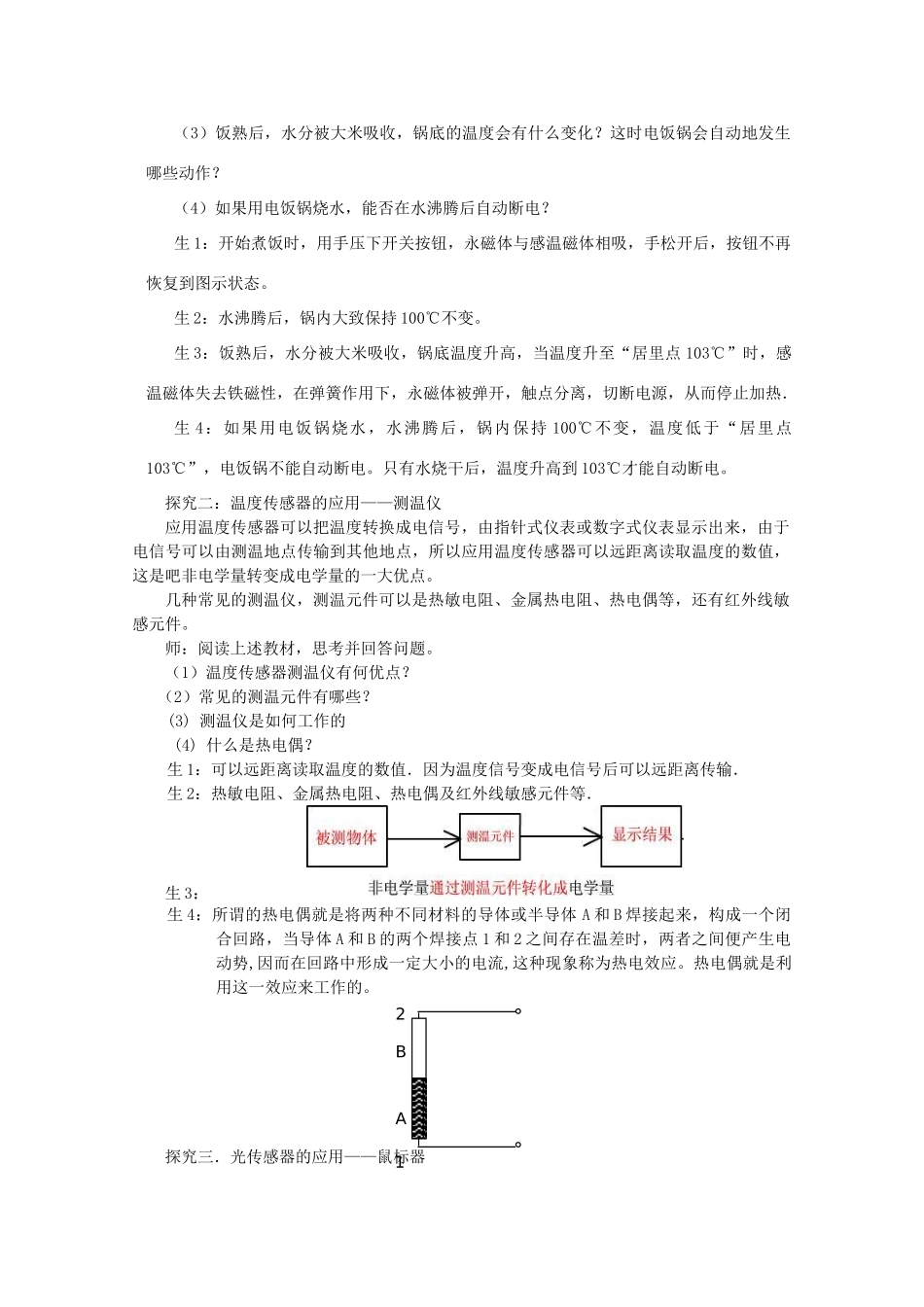

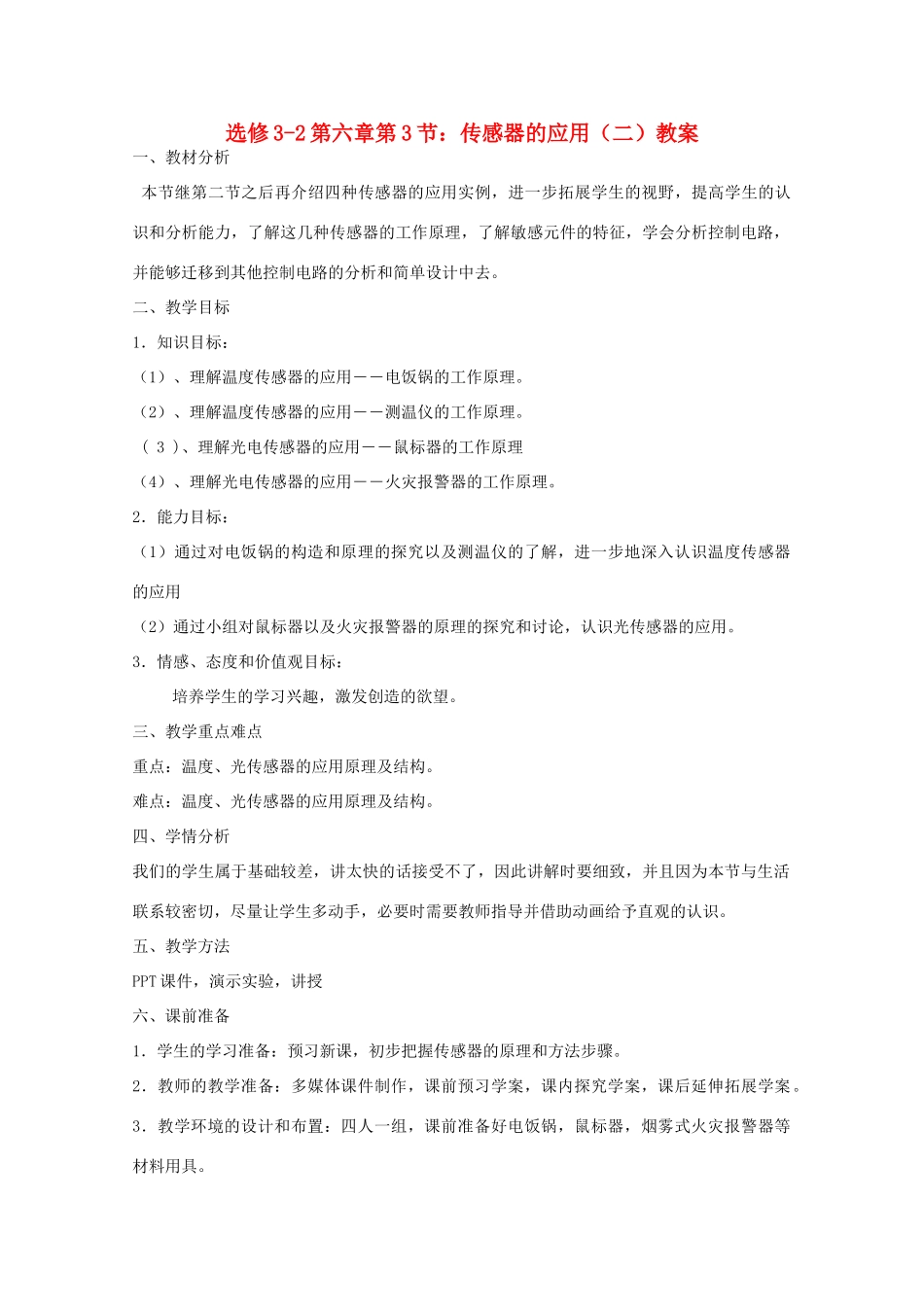

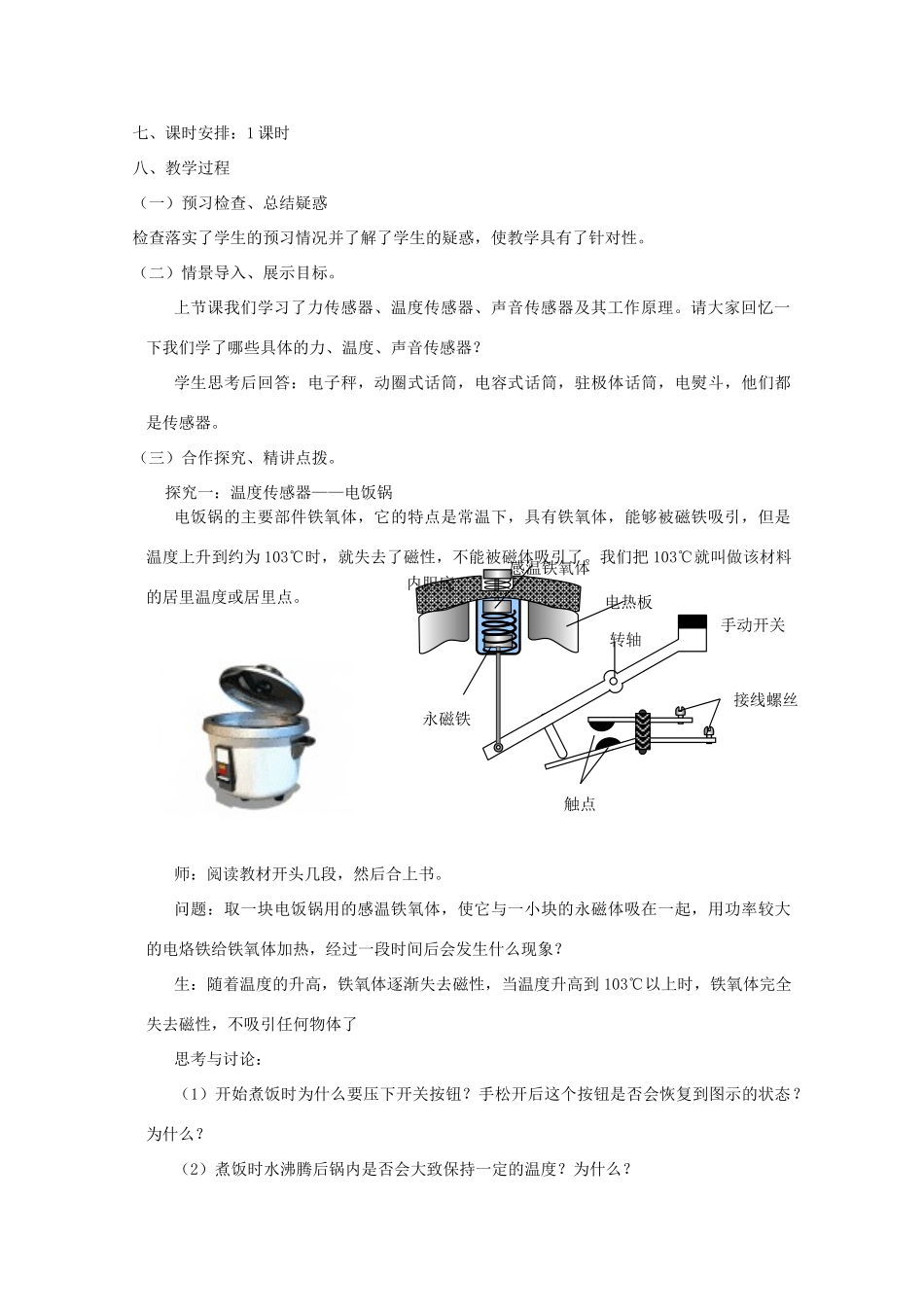

选修3-2第六章第3节：传感器的应用（二）教案一、教材分析本节继第二节之后再介绍四种传感器的应用实例，进一步拓展学生的视野，提高学生的认识和分析能力，了解这几种传感器的工作原理，了解敏感元件的特征，学会分析控制电路，并能够迁移到其他控制电路的分析和简单设计中去。二、教学目标1．知识目标：（1）、理解温度传感器的应用――电饭锅的工作原理。（2）、理解温度传感器的应用――测温仪的工作原理。(3)、理解光电传感器的应用――鼠标器的工作原理（4）、理解光电传感器的应用――火灾报警器的工作原理。2．能力目标：（1）通过对电饭锅的构造和原理的探究以及测温仪的了解，进一步地深入认识温度传感器的应用（2）通过小组对鼠标器以及火灾报警器的原理的探究和讨论，认识光传感器的应用。3．情感、态度和价值观目标：培养学生的学习兴趣，激发创造的欲望。三、教学重点难点重点：温度、光传感器的应用原理及结构。难点：温度、光传感器的应用原理及结构。四、学情分析我们的学生属于基础较差，讲太快的话接受不了，因此讲解时要细致，并且因为本节与生活联系较密切，尽量让学生多动手，必要时需要教师指导并借助动画给予直观的认识。五、教学方法PPT课件，演示实验，讲授六、课前准备1．学生的学习准备：预习新课，初步把握传感器的原理和方法步骤。2．教师的教学准备：多媒体课件制作，课前预习学案，课内探究学案，课后延伸拓展学案。3．教学环境的设计和布置：四人一组，课前准备好电饭锅，鼠标器，烟雾式火灾报警器等材料用具。七、课时安排：1课时八、教学过程（一）预习检查、总结疑惑检查落实了学生的预习情况并了解了学生的疑惑，使教学具有了针对性。（二）情景导入、展示目标。上节课我们学习了力传感器、温度传感器、声音传感器及其工作原理。请大家回忆一下我们学了哪些具体的力、温度、声音传感器？学生思考后回答：电子秤，动圈式话筒，电容式话筒，驻极体话筒，电熨斗，他们都是传感器。（三）合作探究、精讲点拨。探究一：温度传感器——电饭锅电饭锅的主要部件铁氧体，它的特点是常温下，具有铁氧体，能够被磁铁吸引，但是温度上升到约为103℃时，就失去了磁性，不能被磁体吸引了。我们把103℃就叫做该材料的居里温度或居里点。师：阅读教材开头几段，然后合上书。问题：取一块电饭锅用的感温铁氧体，使它与一小块的永磁体吸在一起，用功率较大的电烙铁给铁氧体加热，经过一段时间后会发生什么现象？生：随着温度的升高，铁氧体逐渐失去磁性，当温度升高到103℃以上时，铁氧体完全失去磁性，不吸引任何物体了思考与讨论：（1）开始煮饭时为什么要压下开关按钮？手松开后这个按钮是否会恢复到图示的状态？为什么？（2）煮饭时水沸腾后锅内是否会大致保持一定的温度？为什么？手动开关接线螺丝触点永磁铁电热板内胆底转轴感温铁氧体（3）饭熟后，水分被大米吸收，锅底的温度会有什么变化？这时电饭锅会自动地发生哪些动作？（4）如果用电饭锅烧水，能否在水沸腾后自动断电？生1：开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。生2：水沸腾后，锅内大致保持100℃不变。生3：饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．生4：如果用电饭锅烧水，水沸腾后，锅内保持100℃不变，温度低于“居里点103℃”，电饭锅不能自动断电。只有水烧干后，温度升高到103℃才能自动断电。探究二：温度传感器的应用——测温仪应用温度传感器可以把温度转换成电信号，由指针式仪表或数字式仪表显示出来，由于电信号可以由测温地点传输到其他地点，所以应用温度传感器可以远距离读取温度的数值，这是吧非电学量转变成电学量的一大优点。几种常见的测温仪，测温元件可以是热敏电阻、金属热电阻、热电偶等，还有红外线敏感元件。师：阅读上述教材，思考并回答问题。（1）温度传感器测温仪有何优点？（2）常见的测温元件有哪些？(3)测温仪是如何工作的(4)什么是热电偶？生1：可以远距离读取温度的数值．因为温度信号...
