山东省青岛国开中学高中物理 5.4 变压器教案 新人教版选修3-2VIP免费

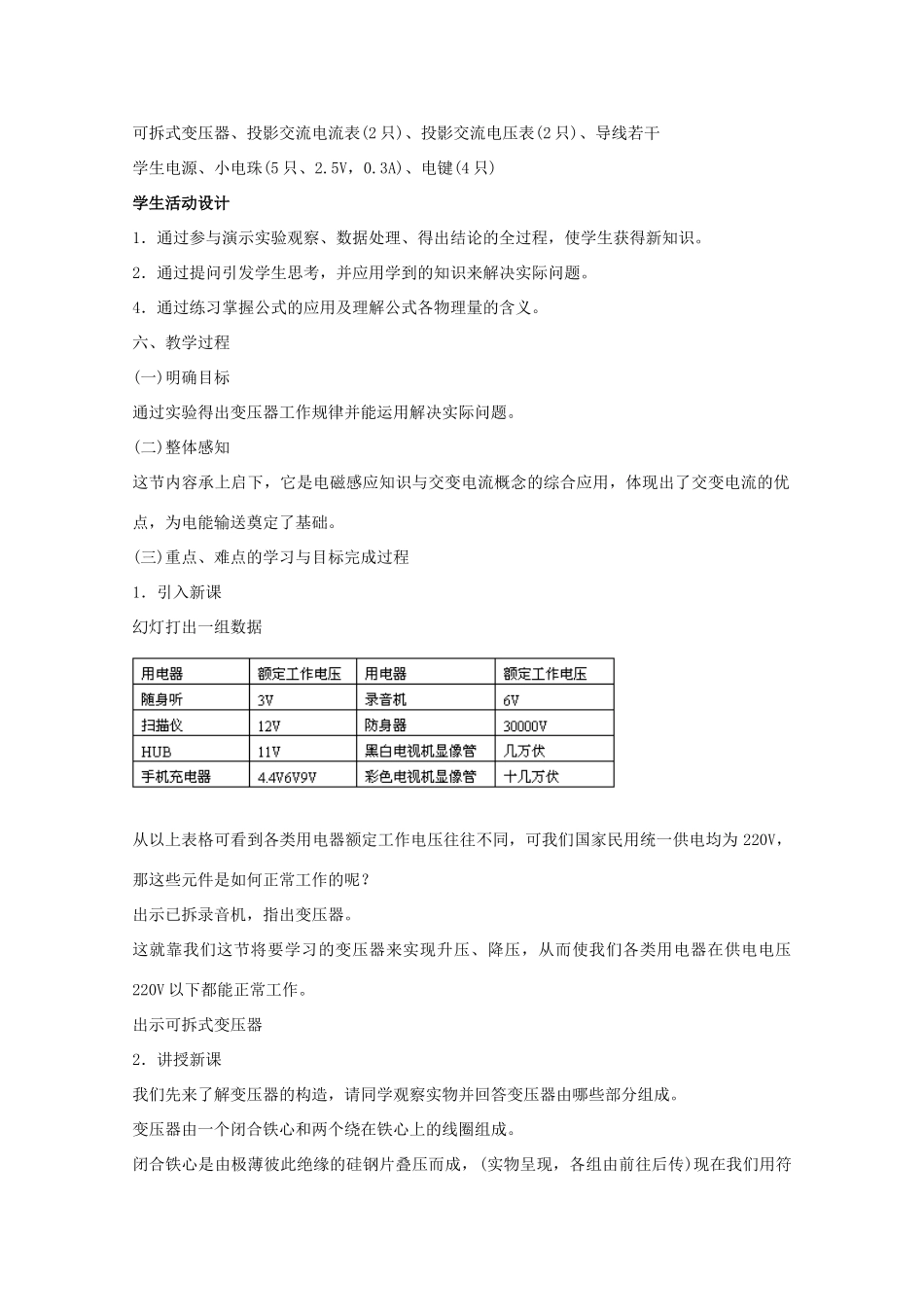

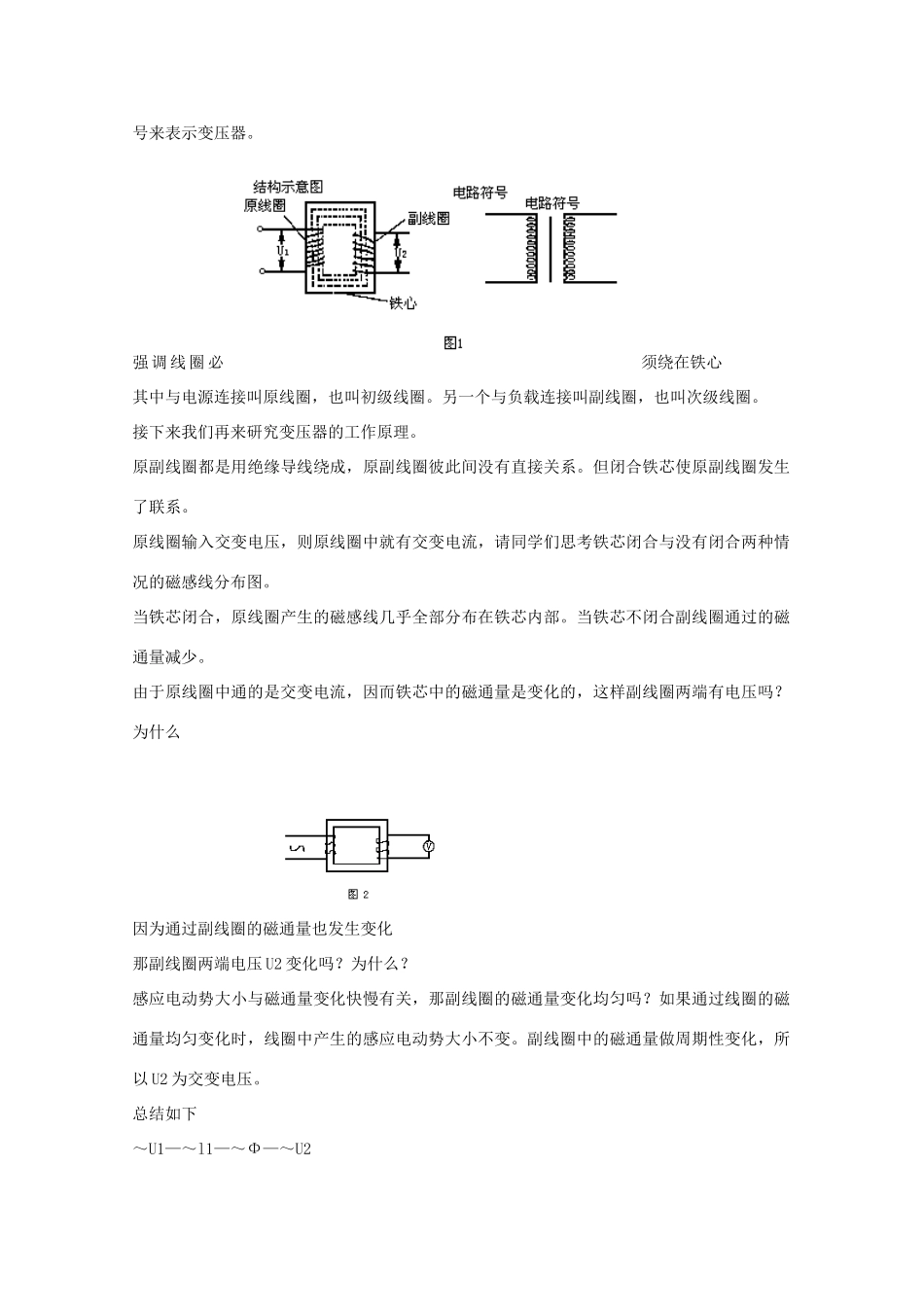

山东省青岛国开中学高中物理5.4变压器教案新人教版选修3-2素质教育目标知识教学点1．了解变压器的构造及工作原理。2．掌握理想变压器的电压、电流与匝数间关系。3．掌握理想变压器工作规律并能运用解决实际问题。能力训练点1．通过观察演示实验，培养学生物理观察能力和正确读数的习惯。2．从变压器工作规律得出过程中培养学生处理实验数据及总结概括能力。3．从理想变压器概念引入使学生了解物理模型建立的基础和建立的意义。德育渗透点1．通过原副线圈的匝数与绕线线径关系中体会物理学中的和谐、统一美。2．让学生充分体会能量守恒定律的普遍性及辩证统一思想。3．培养学生尊重事实，实事求是的科学精神和科学态度。重点、难点、疑点及解决办法重点变压器工作原理及工作规律。难点(1)理解副线圈两端的电压为交变电压。(2)推导变压器原副线圈电流与匝数关系。(3)掌握公式中各物理量所表示对象的含义。疑点变压器铁心是否带电即如何将电能从原线圈传输出到副线圈。解决办法(1)通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律。(2)通过理想化模型建立及理论推导得出通过原副线圈电流与匝数间的关系。(3)通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义。三、课时安排3课时教具准备可拆式变压器、投影交流电流表(2只)、投影交流电压表(2只)、导线若干学生电源、小电珠(5只、2.5V，0.3A)、电键(4只)学生活动设计1．通过参与演示实验观察、数据处理、得出结论的全过程，使学生获得新知识。2．通过提问引发学生思考，并应用学到的知识来解决实际问题。4．通过练习掌握公式的应用及理解公式各物理量的含义。六、教学过程(一)明确目标通过实验得出变压器工作规律并能运用解决实际问题。(二)整体感知这节内容承上启下，它是电磁感应知识与交变电流概念的综合应用，体现出了交变电流的优点，为电能输送奠定了基础。(三)重点、难点的学习与目标完成过程1．引入新课幻灯打出一组数据从以上表格可看到各类用电器额定工作电压往往不同，可我们国家民用统一供电均为220V，那这些元件是如何正常工作的呢？出示已拆录音机，指出变压器。这就靠我们这节将要学习的变压器来实现升压、降压，从而使我们各类用电器在供电电压220V以下都能正常工作。出示可拆式变压器2．讲授新课我们先来了解变压器的构造，请同学观察实物并回答变压器由哪些部分组成。变压器由一个闭合铁心和两个绕在铁心上的线圈组成。闭合铁心是由极薄彼此绝缘的硅钢片叠压而成，(实物呈现，各组由前往后传)现在我们用符号来表示变压器。强调线圈必须绕在铁心其中与电源连接叫原线圈，也叫初级线圈。另一个与负载连接叫副线圈，也叫次级线圈。接下来我们再来研究变压器的工作原理。原副线圈都是用绝缘导线绕成，原副线圈彼此间没有直接关系。但闭合铁芯使原副线圈发生了联系。原线圈输入交变电压，则原线圈中就有交变电流，请同学们思考铁芯闭合与没有闭合两种情况的磁感线分布图。当铁芯闭合，原线圈产生的磁感线几乎全部分布在铁芯内部。当铁芯不闭合副线圈通过的磁通量减少。由于原线圈中通的是交变电流，因而铁芯中的磁通量是变化的，这样副线圈两端有电压吗？为什么因为通过副线圈的磁通量也发生变化那副线圈两端电压U2变化吗？为什么？感应电动势大小与磁通量变化快慢有关，那副线圈的磁通量变化均匀吗？如果通过线圈的磁通量均匀变化时，线圈中产生的感应电动势大小不变。副线圈中的磁通量做周期性变化，所以U2为交变电压。总结如下～U1—～l1—～Φ—～U2从能量角度看，显然变压器不能产生电能，它只是通过交变磁场传输电能。电能——磁场能——电能变压器能改变直流电压吗？为什么？不能。可能有部分学生难以理解，可分析若为直流情况，铁芯中有磁感线但铁芯中的磁通量不变。即通过副线圈的磁通量不变。∴U2＝0按图2原线圈接直流电压10V，则请学生观察伏特表的读数。我们接下来讨论副线圈两端电压U2与原线圈两端电压U1有什么关系？(部分学生可能只认为与副线圈匝数n2有关)接下来，请大家来看演示实验。拿出仪器逐个向学生介绍，并连接好电路如下。那如何来设计我们记录的数据表格呢...
