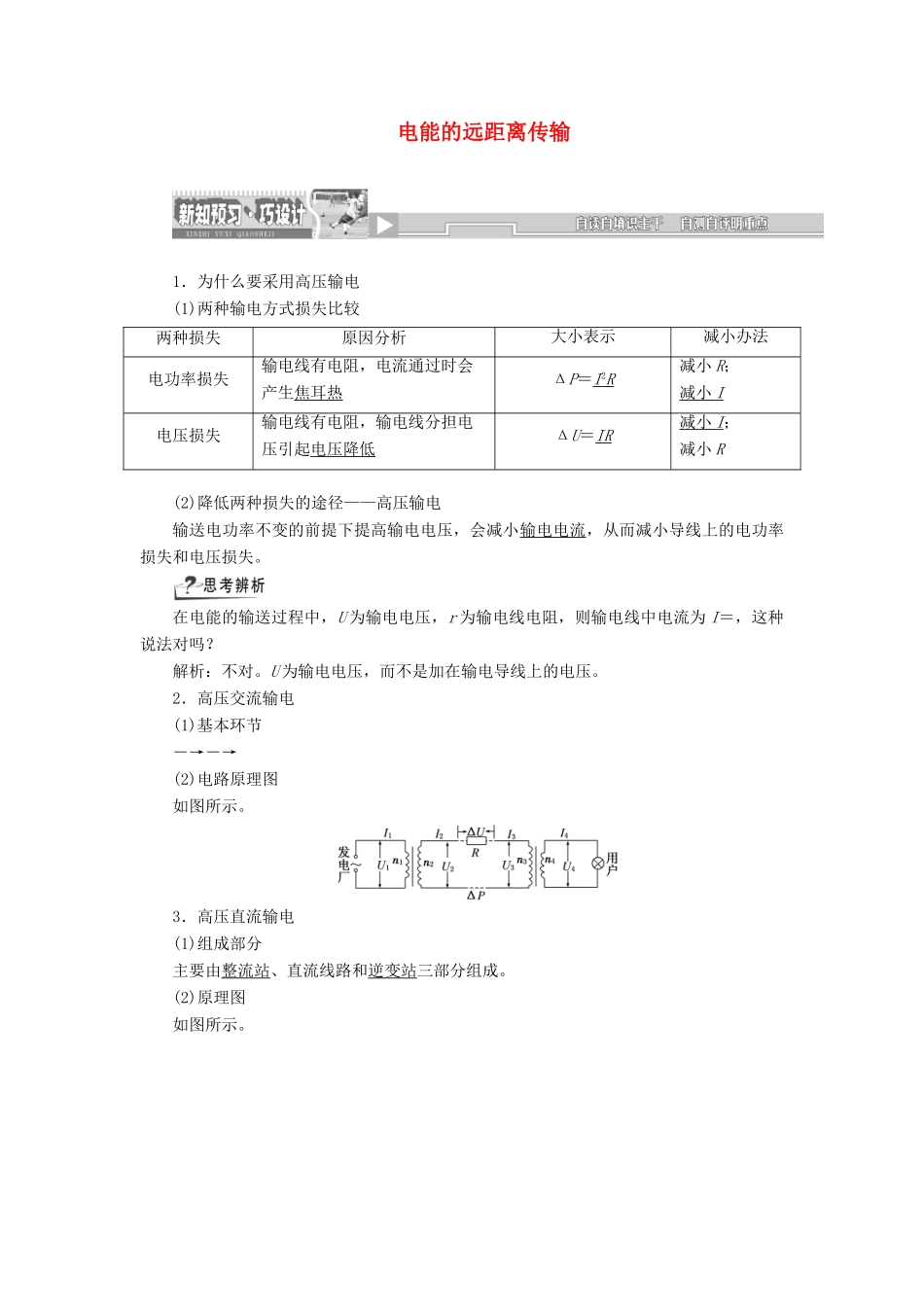

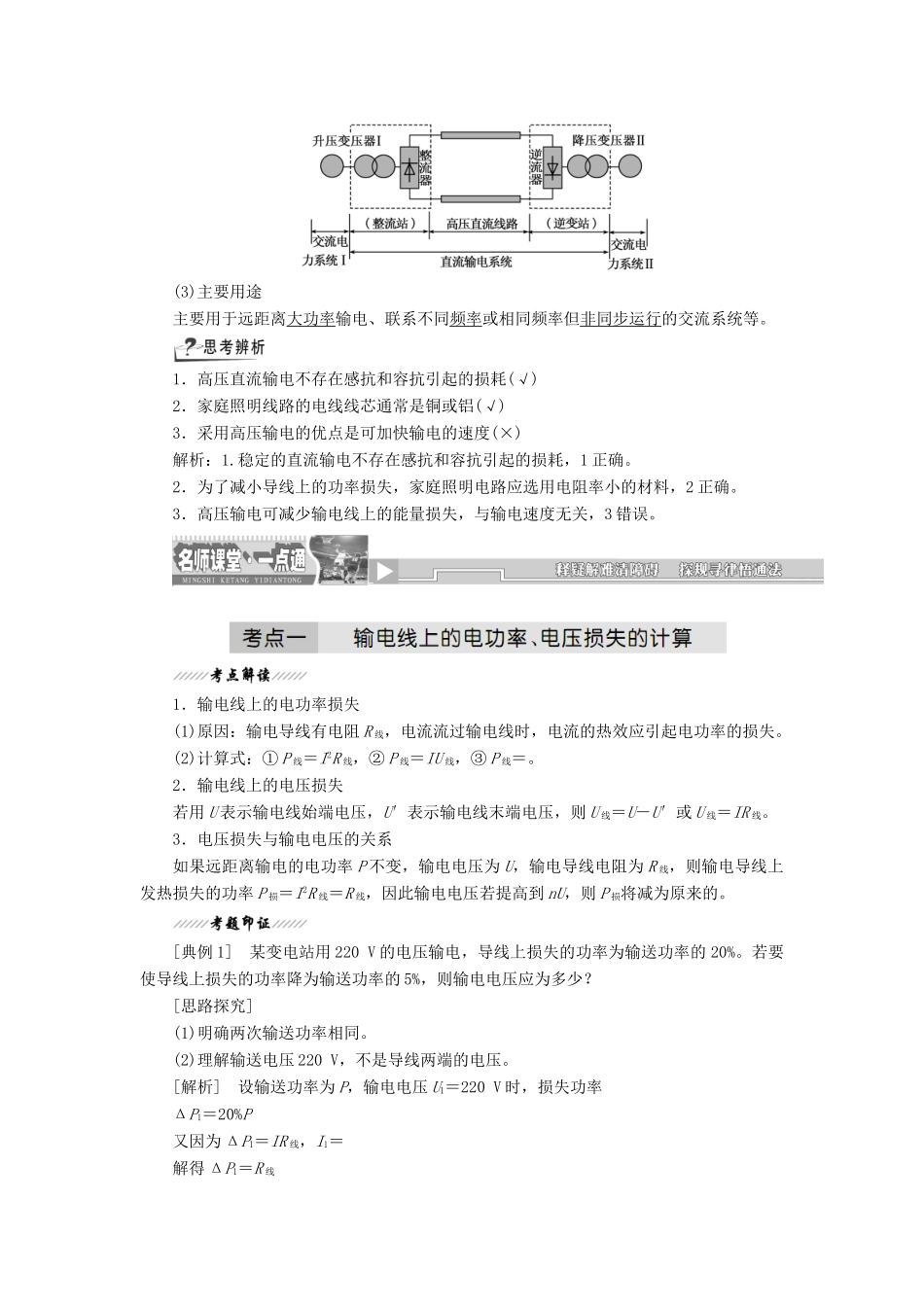

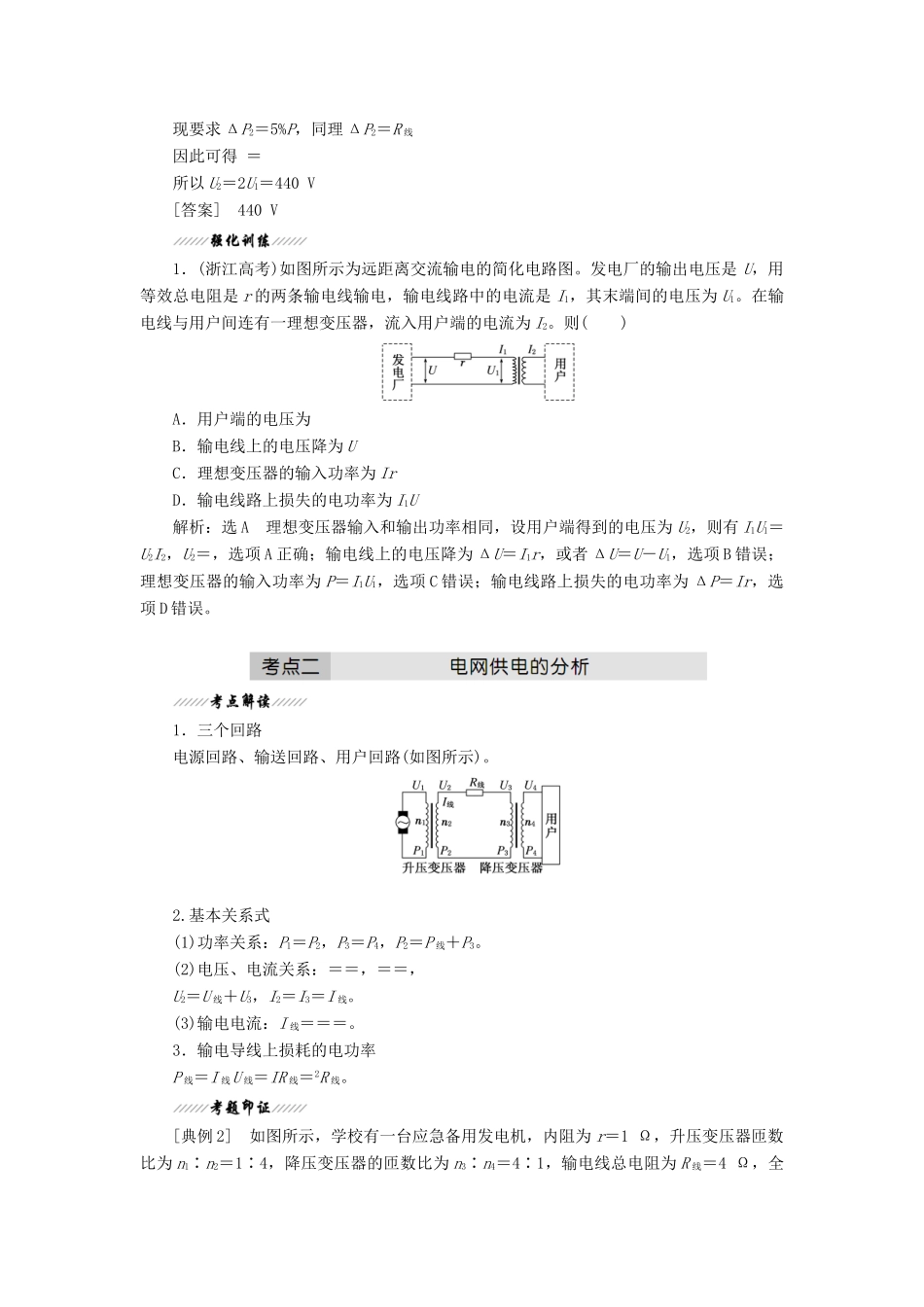

电能的远距离传输1．为什么要采用高压输电(1)两种输电方式损失比较两种损失原因分析大小表示减小办法电功率损失输电线有电阻，电流通过时会产生焦耳热ΔP＝I2R减小R；减小I电压损失输电线有电阻，输电线分担电压引起电压降低ΔU＝IR减小I；减小R(2)降低两种损失的途径——高压输电输送电功率不变的前提下提高输电电压，会减小输电电流，从而减小导线上的电功率损失和电压损失。在电能的输送过程中，U为输电电压，r为输电线电阻，则输电线中电流为I＝，这种说法对吗？解析：不对。U为输电电压，而不是加在输电导线上的电压。2．高压交流输电(1)基本环节―→―→(2)电路原理图如图所示。3．高压直流输电(1)组成部分主要由整流站、直流线路和逆变站三部分组成。(2)原理图如图所示。(3)主要用途主要用于远距离大功率输电、联系不同频率或相同频率但非同步运行的交流系统等。1．高压直流输电不存在感抗和容抗引起的损耗(√)2．家庭照明线路的电线线芯通常是铜或铝(√)3．采用高压输电的优点是可加快输电的速度(×)解析：1.稳定的直流输电不存在感抗和容抗引起的损耗，1正确。2．为了减小导线上的功率损失，家庭照明电路应选用电阻率小的材料，2正确。3．高压输电可减少输电线上的能量损失，与输电速度无关，3错误。1．输电线上的电功率损失(1)原因：输电导线有电阻R线，电流流过输电线时，电流的热效应引起电功率的损失。(2)计算式：①P线＝I2R线，②P线＝IU线，③P线＝。2．输电线上的电压损失若用U表示输电线始端电压，U′表示输电线末端电压，则U线＝U－U′或U线＝IR线。3．电压损失与输电电压的关系如果远距离输电的电功率P不变，输电电压为U，输电导线电阻为R线，则输电导线上发热损失的功率P损＝I2R线＝R线，因此输电电压若提高到nU，则P损将减为原来的。[典例1]某变电站用220V的电压输电，导线上损失的功率为输送功率的20%。若要使导线上损失的功率降为输送功率的5%，则输电电压应为多少？[思路探究](1)明确两次输送功率相同。(2)理解输送电压220V，不是导线两端的电压。[解析]设输送功率为P，输电电压U1＝220V时，损失功率ΔP1＝20%P又因为ΔP1＝IR线，I1＝解得ΔP1＝R线现要求ΔP2＝5%P，同理ΔP2＝R线因此可得＝所以U2＝2U1＝440V[答案]440V1．(浙江高考)如图所示为远距离交流输电的简化电路图。发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1。在输电线与用户间连有一理想变压器，流入用户端的电流为I2。则()A．用户端的电压为B．输电线上的电压降为UC．理想变压器的输入功率为IrD．输电线路上损失的电功率为I1U解析：选A理想变压器输入和输出功率相同，设用户端得到的电压为U2，则有I1U1＝U2I2，U2＝，选项A正确；输电线上的电压降为ΔU＝I1r，或者ΔU＝U－U1，选项B错误；理想变压器的输入功率为P＝I1U1，选项C错误；输电线路上损失的电功率为ΔP＝Ir，选项D错误。1．三个回路电源回路、输送回路、用户回路(如图所示)。2.基本关系式(1)功率关系：P1＝P2，P3＝P4，P2＝P线＋P3。(2)电压、电流关系：＝＝，＝＝，U2＝U线＋U3，I2＝I3＝I线。(3)输电电流：I线＝＝＝。3．输电导线上损耗的电功率P线＝I线U线＝IR线＝2R线。[典例2]如图所示，学校有一台应急备用发电机，内阻为r＝1Ω，升压变压器匝数比为n1∶n2＝1∶4，降压变压器的匝数比为n3∶n4＝4∶1，输电线总电阻为R线＝4Ω，全校有22间教室，每间教室安装“220V40W”的电灯6盏，要求所有的电灯都正常发光，求：(1)输电线上损耗的电功率P损多大？(2)发电机的电动势E多大？[思路探究][解析](1)所有电灯正常发光时消耗的功率为P灯＝40×22×6W＝5280W＝P4由于灯正常发光时，降压变压器副线圈两端电压U4＝220V，所以降压变压器原线圈两端电压U3＝U4＝×220V＝880V两变压器之间输电线上的电流为I线＝＝＝A＝6A输电线上损失的功率P损＝IR线＝62×4W＝144W(2)输电线上损失的电压U损＝I线R线＝6×4V＝24V升压变压器副线圈两端电压U2＝U3＋U损＝(880＋24)V＝904V升压变压器原线圈两端电压U1＝U2＝×904V＝226V升压变压器原线圈中的电流I1＝I线＝×6A＝24A发电机内阻上的电压Ur...
