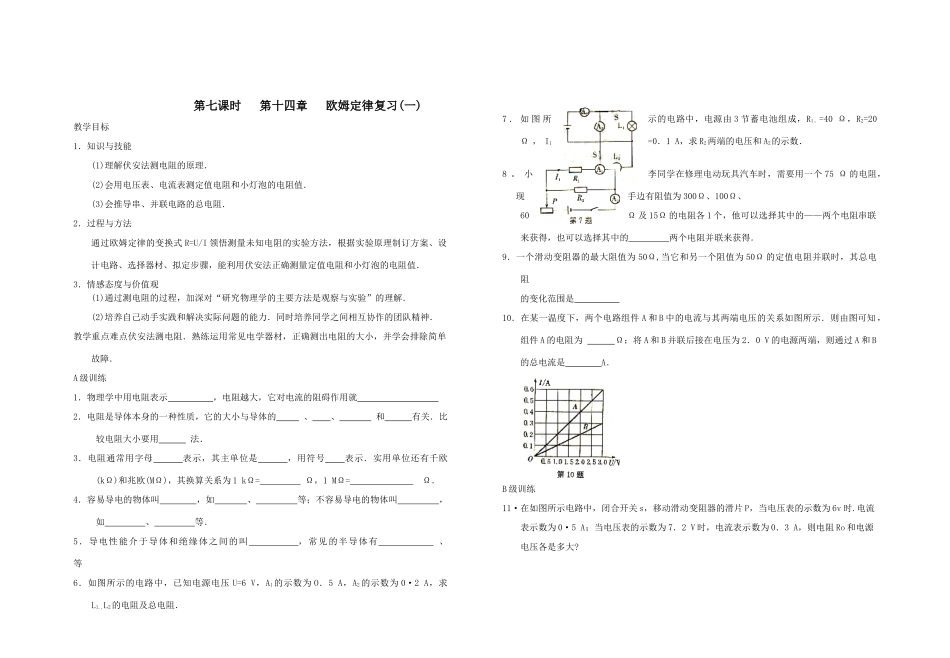

第七课时第十四章欧姆定律复习(一)教学目标1．知识与技能(1)理解伏安法测电阻的原理．(2)会用电压表、电流表测定值电阻和小灯泡的电阻值．(3)会推导串、并联电路的总电阻．2．过程与方法通过欧姆定律的变换式R=U/I领悟测量未知电阻的实验方法，根据实验原理制订方案、设计电路、选择器材、拟定步骤，能利用伏安法正确测量定值电阻和小灯泡的电阻值．3．情感态度与价值观(1)通过测电阻的过程，加深对“研究物理学的主要方法是观察与实验”的理解．(2)培养自己动手实践和解决实际问题的能力．同时培养同学之间相互协作的团队精神．教学重点难点伏安法测电阻．熟练运用常见电学器材，正确测出电阻的大小，并学会排除简单故障．A级训练1．物理学中用电阻表示，电阻越大，它对电流的阻碍作用就2．电阻是导体本身的一种性质，它的大小与导体的、、和有关．比较电阻大小要用法．3．电阻通常用字母表示，其主单位是，用符号表示．实用单位还有千欧(kΩ)和兆欧(MΩ)，其换算关系为1kΩ=Ω，1MΩ=Ω．4．容易导电的物体叫，如、等；不容易导电的物体叫，如、等．5．导电性能介于导体和绝缘体之间的叫，常见的半导体有、等6．如图所示的电路中，已知电源电压U=6V，A1的示数为O．5A，A2的示数为0·2A，求L1..L2的电阻及总电阻．7．如图所示的电路中，电源由3节蓄电池组成，R1。=40Ω，R2=20Ω，I1=0．1A，求R2两端的电压和A2的示数．8。小李同学在修理电动玩具汽车时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω及15Ω的电阻各1个，他可以选择其中的——两个电阻串联来获得，也可以选择其中的两个电阻并联来获得．9．一个滑动变阻器的最大阻值为50Ω,当它和另一个阻值为50Ω的定值电阻并联时，其总电阻的变化范围是10．在某一温度下，两个电路组件A和B中的电流与其两端电压的关系如图所示．则由图可知，组件A的电阻为Ω；将A和B并联后接在电压为2．0V的电源两端，则通过A和B的总电流是A．B级训练11·在如图所示电路中，闭合开关s，移动滑动变阻器的滑片P，当电压表的示数为6v时.电流表示数为0·5A；当电压表的示数为7．2V时，电流表示数为0．3A，则电阻Ro和电源电压各是多大?12．在如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器滑片向左移动，电表的示数将()A.甲表示数变大，乙表示数变大B．甲表示数不变，乙表示数变小C.甲表示数不变，乙表示数变大D．甲表示数变小，乙表示数不变13．如图所示，电源电压不变，开关S闭合时，电表的示数变化情况是()A.电流表、电压表示数均变大B．电流表、电压表示数均变小C.电压表示数变大，电流表示数小D．电压表示数变小，电流表示数变大14．在如图所示的电路中，变阻器阻值变化范围是0～20Ω，电阻R=5Ω，在滑片P从a到b的滑动过程中，电压表示数的变化情况是()A．20V～4VB．20V～8VC．20V～0D．4V～20V．15．在如图所示的电路中，开关s闭合后，电压表V1、V2的读数分别为6V、4V．则电阻R1和R2的阻值之比是()A．3：2B．2:3C．2:1D．1:216．如图所示，电源电压恒为6V，电阻R1为10Ω，滑动变阻器R2的最大阻值为50Ω，开关闭合后，滑动变阻器的滑片从左端移到右端的过程中，电流表示数的变化范围为多少?电压表示数的变化范围为多少?17．如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是多大?18．将阻值是10kΩ和0．1Ω的两个电阻并联后，其等效电阻()A．小于0．1ΩB．等于1kΩc.约等于10kΩD．大于0：1Ω小于1OkΩ19·把一根粗细均匀的电阻丝弯成等边三角形ABC，如图所示，如果每条边的电阻值为9Ω，则AB两端的电阻值为()A.36ΩB．27ΩC.9ΩD．6Ω20·如图所示，电源电压不变，电阻R=5Ω，闭合开关s，A的示数为0．3A，若要使A的示数变为O·6A，则()A.在R两端并联一个5Ω的电阻B．在R两端并联一个10Ω的电阻C.在电路中串联一个5Ω的电阻D．在电路中串联一个10Ω的电阻21·如图所示的电路中，R2=40Ω，电源电压不变，仅闭合开关S，电流表示数为1A，再闭合开关S1电流表示数增大到5A，则R1的阻值为()A．10ΩB．20ΩC30ΩD．40Ω22·如图所示...
