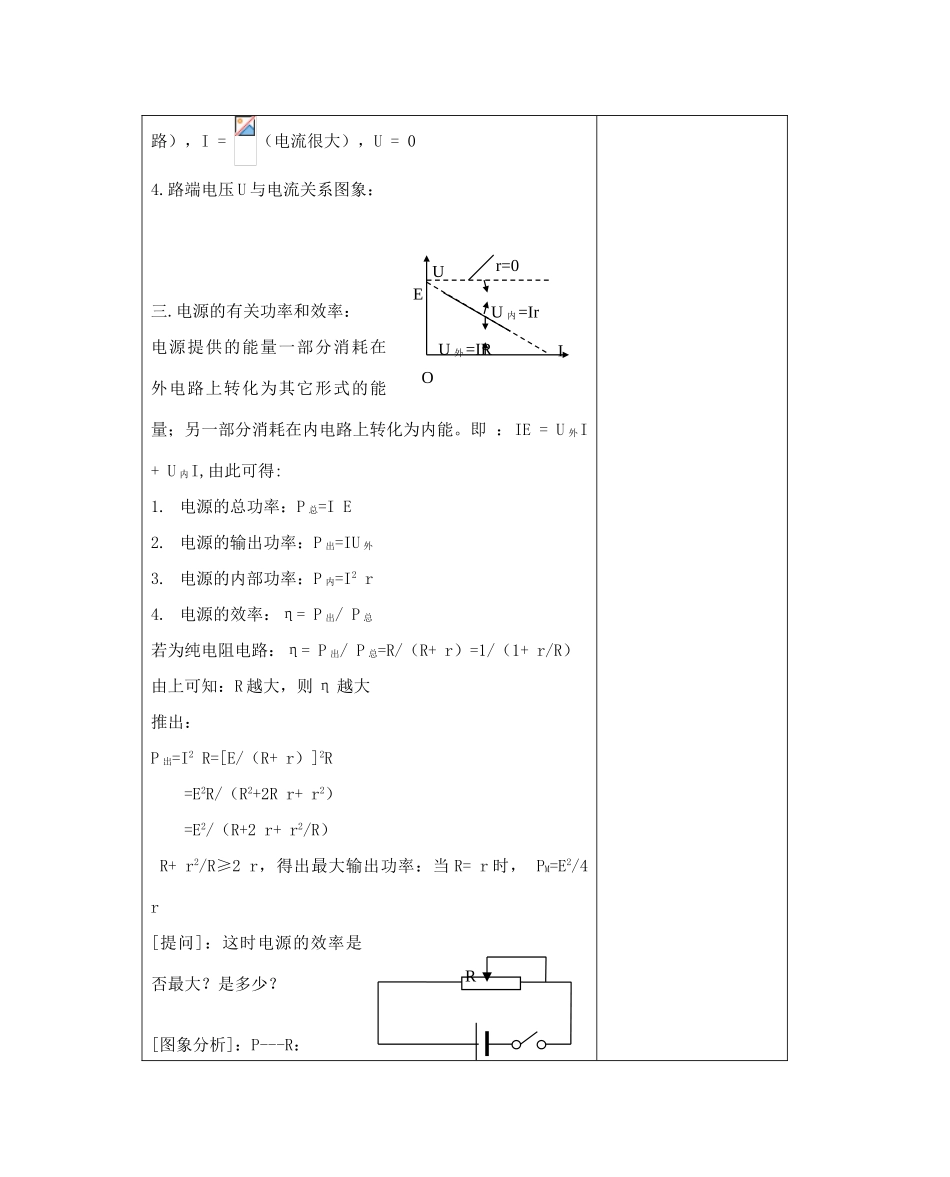

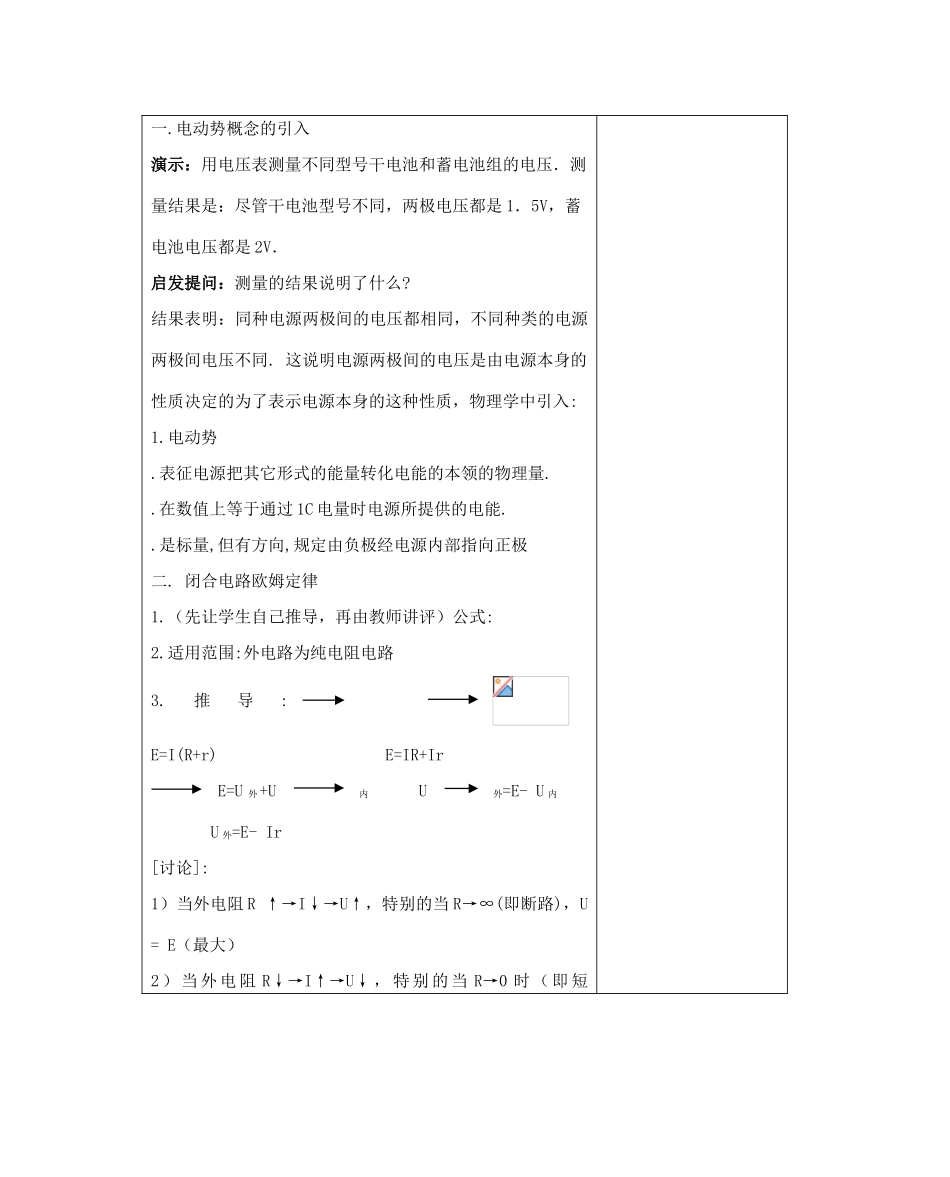

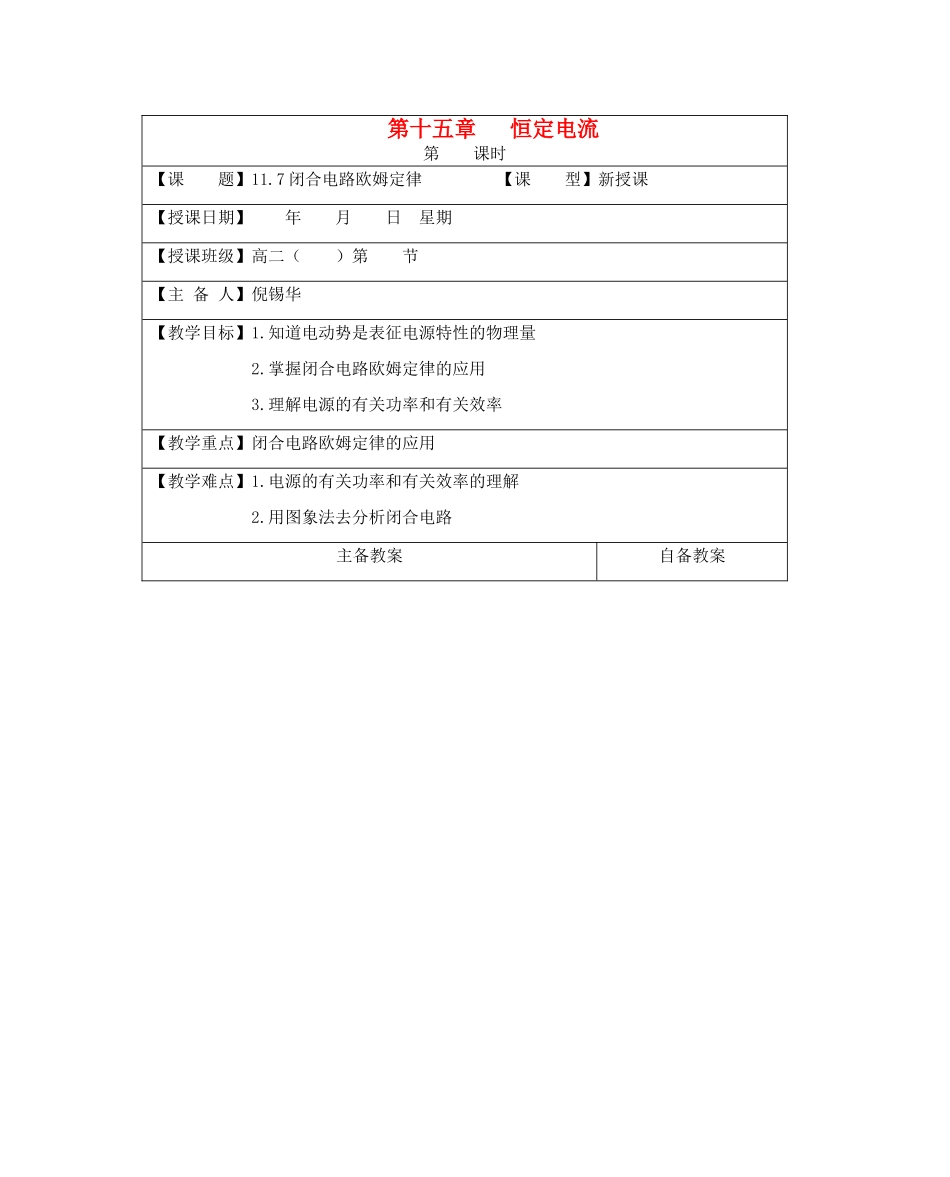

第十五章恒定电流第课时【课题】11.7闭合电路欧姆定律【课型】新授课【授课日期】年月日星期【授课班级】高二()第节【主备人】倪锡华【教学目标】1.知道电动势是表征电源特性的物理量2.掌握闭合电路欧姆定律的应用3.理解电源的有关功率和有关效率【教学重点】闭合电路欧姆定律的应用【教学难点】1.电源的有关功率和有关效率的理解2.用图象法去分析闭合电路主备教案自备教案一.电动势概念的引入演示:用电压表测量不同型号干电池和蓄电池组的电压.测量结果是:尽管干电池型号不同,两极电压都是1.5V,蓄电池电压都是2V.启发提问:测量的结果说明了什么?结果表明:同种电源两极间的电压都相同,不同种类的电源两极间电压不同.这说明电源两极间的电压是由电源本身的性质决定的为了表示电源本身的这种性质,物理学中引入:1.电动势.表征电源把其它形式的能量转化电能的本领的物理量..在数值上等于通过1C电量时电源所提供的电能..是标量,但有方向,规定由负极经电源内部指向正极二.闭合电路欧姆定律1.(先让学生自己推导,再由教师讲评)公式:2.适用范围:外电路为纯电阻电路3.推导:E=I(R+r)E=IR+IrE=U外+U内U外=E-U内U外=E-Ir[讨论]:1)当外电阻R↑→I↓→U↑,特别的当R→∞(即断路),U=E(最大)2)当外电阻R↓→I↑→U↓,特别的当R→0时(即短路),I=(电流很大),U=04.路端电压U与电流关系图象:三.电源的有关功率和效率:电源提供的能量一部分消耗在外电路上转化为其它形式的能量;另一部分消耗在内电路上转化为内能。即:IE=U外I+U内I,由此可得:1.电源的总功率:P总=IE2.电源的输出功率:P出=IU外3.电源的内部功率:P内=I2r4.电源的效率:η=P出/P总若为纯电阻电路:η=P出/P总=R/(R+r)=1/(1+r/R)由上可知:R越大,则η越大推出:P出=I2R=[E/(R+r)]2R=E2R/(R2+2Rr+r2)=E2/(R+2r+r2/R)R+r2/R≥2r,得出最大输出功率:当R=r时,PM=E2/4r[提问]:这时电源的效率是否最大?是多少?[图象分析]:P---R:OUIEr=0U内=IrU外=IRRP0rR五.布置作业[课课练]
