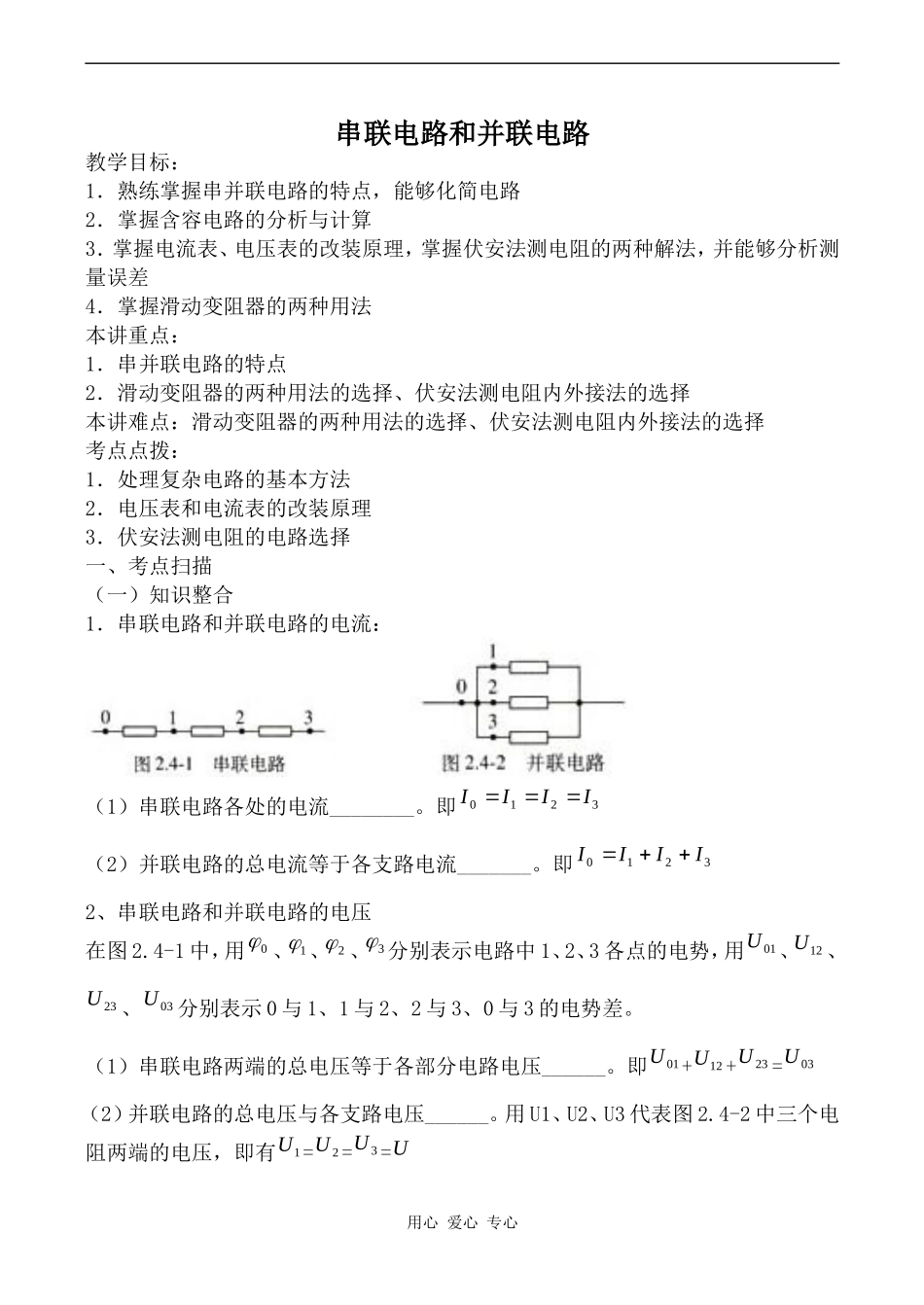

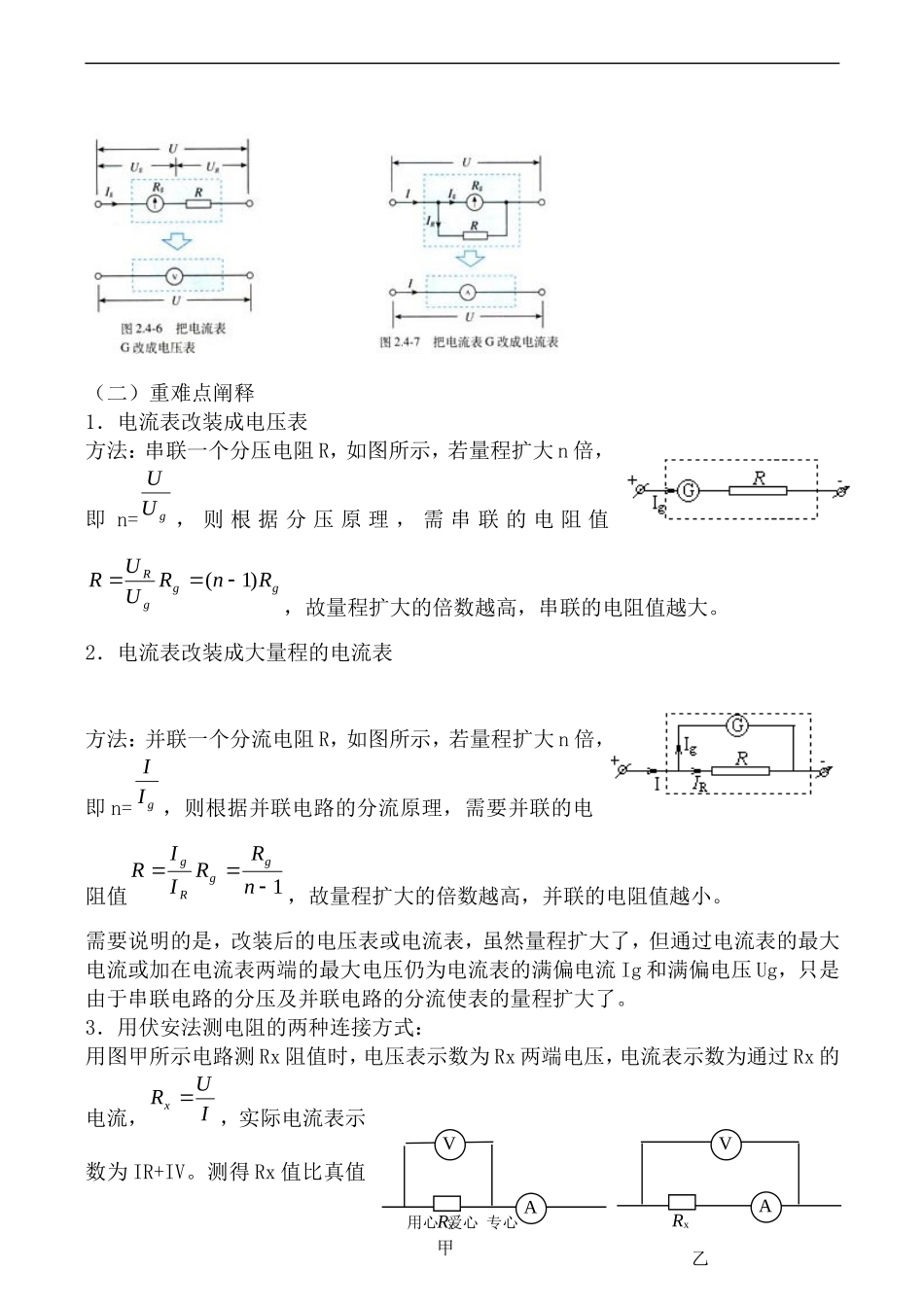

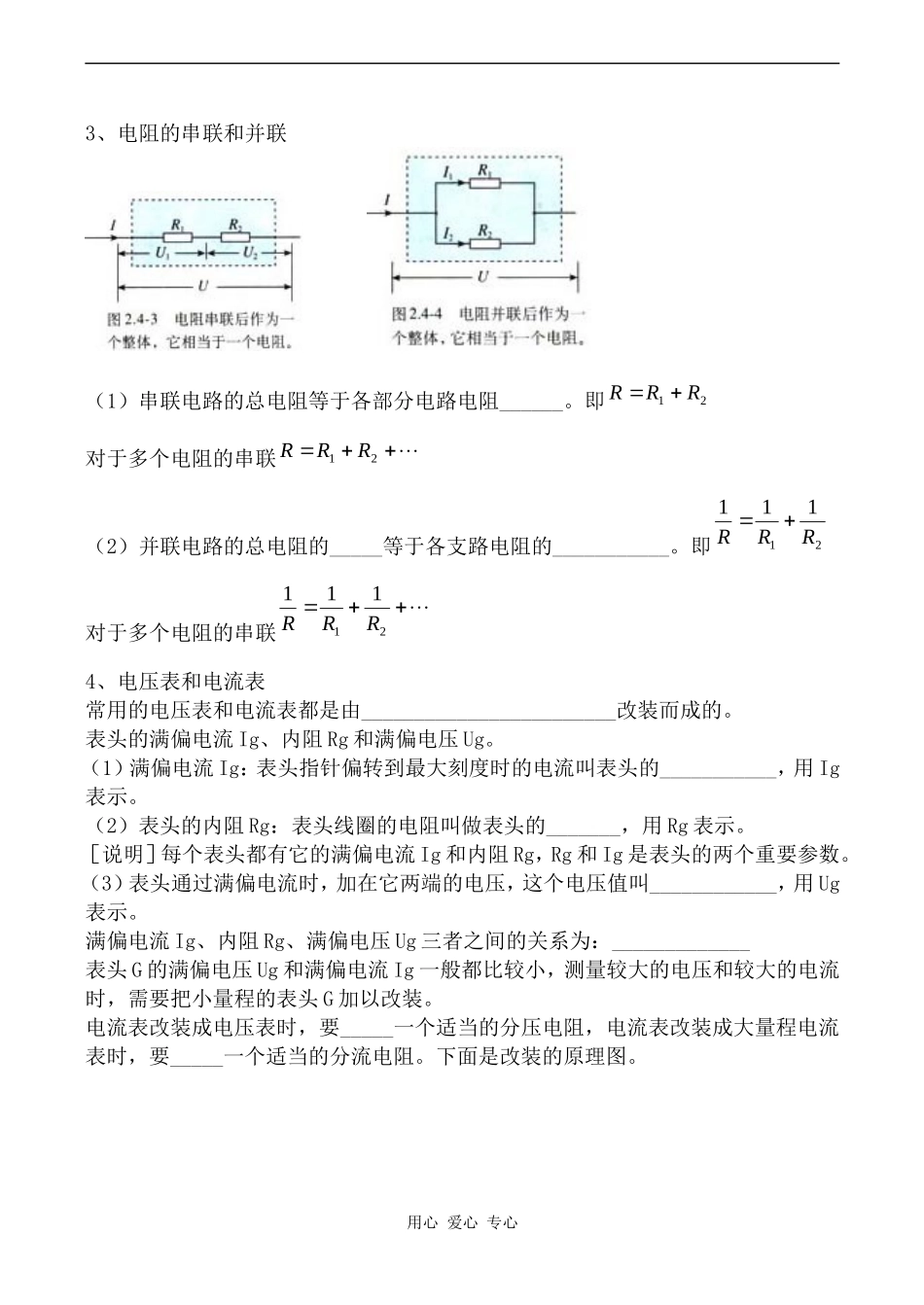

串联电路和并联电路教学目标：1．熟练掌握串并联电路的特点，能够化简电路2．掌握含容电路的分析与计算3．掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差4．掌握滑动变阻器的两种用法本讲重点：1．串并联电路的特点2．滑动变阻器的两种用法的选择、伏安法测电阻内外接法的选择本讲难点：滑动变阻器的两种用法的选择、伏安法测电阻内外接法的选择考点点拨：1．处理复杂电路的基本方法2．电压表和电流表的改装原理3．伏安法测电阻的电路选择一、考点扫描（一）知识整合1．串联电路和并联电路的电流：（1）串联电路各处的电流________。即3210IIII（2）并联电路的总电流等于各支路电流_______。即3210IIII2、串联电路和并联电路的电压在图2.4-1中，用0、1、2、3分别表示电路中1、2、3各点的电势，用01U、12U、23U、03U分别表示0与1、1与2、2与3、0与3的电势差。（1）串联电路两端的总电压等于各部分电路电压______。即01U+12U+23U=03U（2）并联电路的总电压与各支路电压______。用U1、U2、U3代表图2.4-2中三个电阻两端的电压，即有1U=2U=3U=U用心爱心专心3、电阻的串联和并联（1）串联电路的总电阻等于各部分电路电阻______。即21RRR对于多个电阻的串联21RRR（2）并联电路的总电阻的_____等于各支路电阻的___________。即21111RRR对于多个电阻的串联21111RRR4、电压表和电流表常用的电压表和电流表都是由________________________改装而成的。表头的满偏电流Ig、内阻Rg和满偏电压Ug。（1）满偏电流Ig：表头指针偏转到最大刻度时的电流叫表头的___________，用Ig表示。（2）表头的内阻Rg：表头线圈的电阻叫做表头的_______，用Rg表示。［说明］每个表头都有它的满偏电流Ig和内阻Rg，Rg和Ig是表头的两个重要参数。（3）表头通过满偏电流时，加在它两端的电压，这个电压值叫____________，用Ug表示。满偏电流Ig、内阻Rg、满偏电压Ug三者之间的关系为：_____________表头G的满偏电压Ug和满偏电流Ig一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头G加以改装。电流表改装成电压表时，要_____一个适当的分压电阻，电流表改装成大量程电流表时，要_____一个适当的分流电阻。下面是改装的原理图。用心爱心专心（二）重难点阐释1．电流表改装成电压表方法：串联一个分压电阻R，如图所示，若量程扩大n倍，即n=gUU，则根据分压原理，需串联的电阻值gggRRnRUUR)1(，故量程扩大的倍数越高，串联的电阻值越大。2．电流表改装成大量程的电流表方法：并联一个分流电阻R，如图所示，若量程扩大n倍，即n=gII，则根据并联电路的分流原理，需要并联的电阻值1nRRIIRggRg，故量程扩大的倍数越高，并联的电阻值越小。需要说明的是，改装后的电压表或电流表，虽然量程扩大了，但通过电流表的最大电流或加在电流表两端的最大电压仍为电流表的满偏电流Ig和满偏电压Ug，只是由于串联电路的分压及并联电路的分流使表的量程扩大了。3．用伏安法测电阻的两种连接方式：用图甲所示电路测Rx阻值时，电压表示数为Rx两端电压，电流表示数为通过Rx的电流，IURx，实际电流表示数为IR+IV。测得Rx值比真值用心爱心专心ARx甲VARx乙V小。当Rv值越大，Iv越小，电流表示数越接近IR，当RV>>Rx时，测量值Rx比较准值。这种接法（电流表外接法）适宜测量较小电阻。（填写较大或较小）用图乙所示电路，测Rx值时，当Rx>>RA时，测量值比较准确。这种接法[电流表内接法]适宜测量较大电阻。（填写较大或较小）二、高考要点精析（一）处理复杂电路的基本方法☆考点点拨处理复杂电路，关键是画出等效电路。对复杂电路分析，一般情况下用等势点法比较方便简洁。（1）凡用导线直接连接的各点的电势必相等（包括用不计电阻的电流表连接的点）。（2）在外电路，沿着电流方向电势降低。（3）凡接在同样两个等势点上的电器为并联关系。（4）不加声明的情况下，不考虑电表对电路的影响。【例1】如图是一个电路的一部分，其中R1=5Ω，R2=1Ω，R3=3Ω，I1=0.2A，I2=0.1A，那么电流表测得的电流为（）A．0.2A，方向向右B．0.15A，方向向左...
