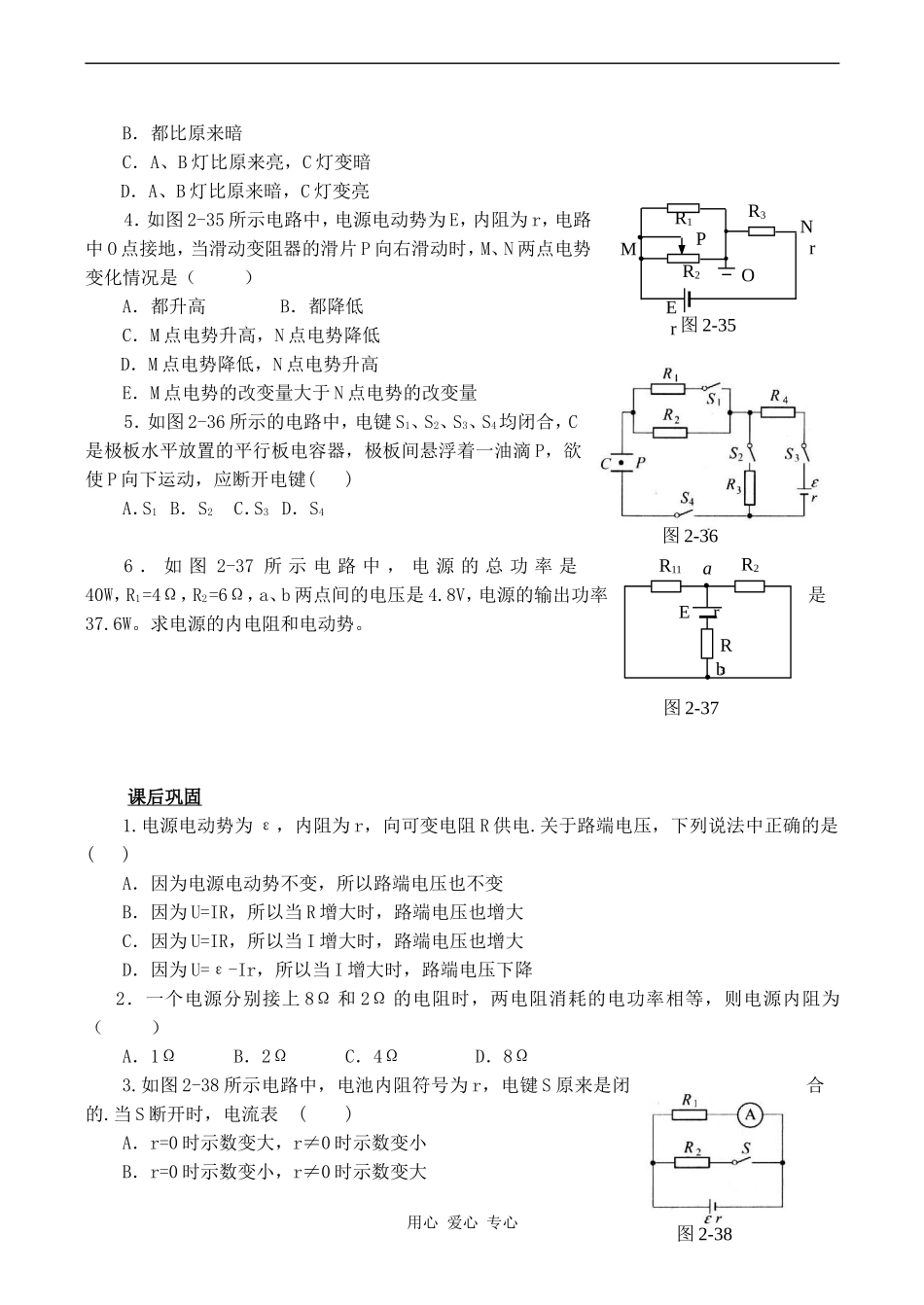

闭合电路欧姆定律课前预备一、小小信息窗发电机是用别的机器来带动的，水力发电站里是用水轮机来带动，火力发电站里是用蒸汽轮机来带动。人们利用发电机把天然存在的各种形式的能（如水能、燃料的化学能等）转化为电能。为了合理地利用这些能源，发电站要修建在靠近这些天然资源的地方。但是用电的地方却分布很广，有的地方离发电站很远，因此就需要把电能输送到远方。在输电导线上，由于电流的热效应，必然有一部分电能转化成热而损失掉，导线越长，损失越多。怎样才能减少输电导线上的能量损失呢？我们也有这样的经验，万家灯火是用电最多的时候，灯光较暗；而夜深人静的时候，灯光特别亮，这又是为什么？二、要点综述1．电源的电动势由电源本身决定，与外电路无关，它等于电源断路时路端电压。2．路端电压与外电阻的关系U外=ER/（R+r），短路、断路的极限电压为0、E。3．利用闭合电路欧姆定律解题，首先要认清电路的连接方式，然后用E=U外+U内，E=I（R+r）求解。进行动态分析要注重思路：由部分电阻的变化推断总电阻的变化，再由闭合电路的欧姆定律推断总电流的变化，由内电路推外电路的变化，由整体到局部，由不变的电路逐渐到变化的电路。特别要抓住电动势E、内阻r不变。4．闭合电路的功率抓住能量守恒的特点：电源提供的能量一部分对外输出，一部分由于电源有内阻而消耗，其表达式为P总=P外+P内，P总=IE=I2（R+r），P外=IU外=I2R，P内=I2r。课堂同步1．下列说法正确的是()A．电源被短路时，放电电流无穷大B．外电路断路时，路端电压最高C．外电路电阻减小时，路端电压升高D．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变2．直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是（）A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI-I2r3．A、B、C是三个不同规格的灯泡，按图2-34所示方式连接恰好能正常发光，已知电源的电动势为E，内电阻为r，将滑动变阻器的滑片P向左移动，则三个灯亮度变化是（）A．都比原来亮用心爱心专心ABCP图2-34B．都比原来暗C．A、B灯比原来亮，C灯变暗D．A、B灯比原来暗，C灯变亮4．如图2-35所示电路中，电源电动势为E，内阻为r，电路中O点接地，当滑动变阻器的滑片P向右滑动时，M、N两点电势变化情况是（）A．都升高B．都降低C．M点电势升高，N点电势降低D．M点电势降低，N点电势升高E．M点电势的改变量大于N点电势的改变量5．如图2-36所示的电路中，电键S1、S2、S3、S4均闭合，C是极板水平放置的平行板电容器，极板间悬浮着一油滴P，欲使P向下运动，应断开电键()A．S1B．S2C．S3D．S46．如图2-37所示电路中，电源的总功率是40W，R1=4Ω，R2=6Ω，a、b两点间的电压是4.8V，电源的输出功率是37.6W。求电源的内电阻和电动势。课后巩固1.电源电动势为ε，内阻为r，向可变电阻R供电.关于路端电压，下列说法中正确的是()A．因为电源电动势不变，所以路端电压也不变B．因为U=IR，所以当R增大时，路端电压也增大C．因为U=IR，所以当I增大时，路端电压也增大D．因为U=ε-Ir，所以当I增大时，路端电压下降2．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为（）A．1ΩB．2ΩC．4ΩD．8Ω3.如图2-38所示电路中，电池内阻符号为r，电键S原来是闭合的.当S断开时，电流表()A．r=0时示数变大，r≠0时示数变小B．r=0时示数变小，r≠0时示数变大用心爱心专心R1R3MOPNrErR2图2-35图2-36R11R2R3Erab图2-37图2-38C．r=0或r≠0时，示数都变大D．r=0时示数不变，r≠0时示数变大4.甲、乙、丙三个灯泡，按图2-39方式连接到电池组上，如果丙灯泡处发生短路，某同学对电路各部分发生的变化作了如下推测(设各灯灯丝不被烧毁):①丙灯两端电压为零，②电池组的路端电压为零，③甲灯变得更亮，④乙灯变得更亮，其中()A．只有①、③正确B．只有②、③止确C．只有③、④正确D．只有①、②正确5.如图2-40所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过...
