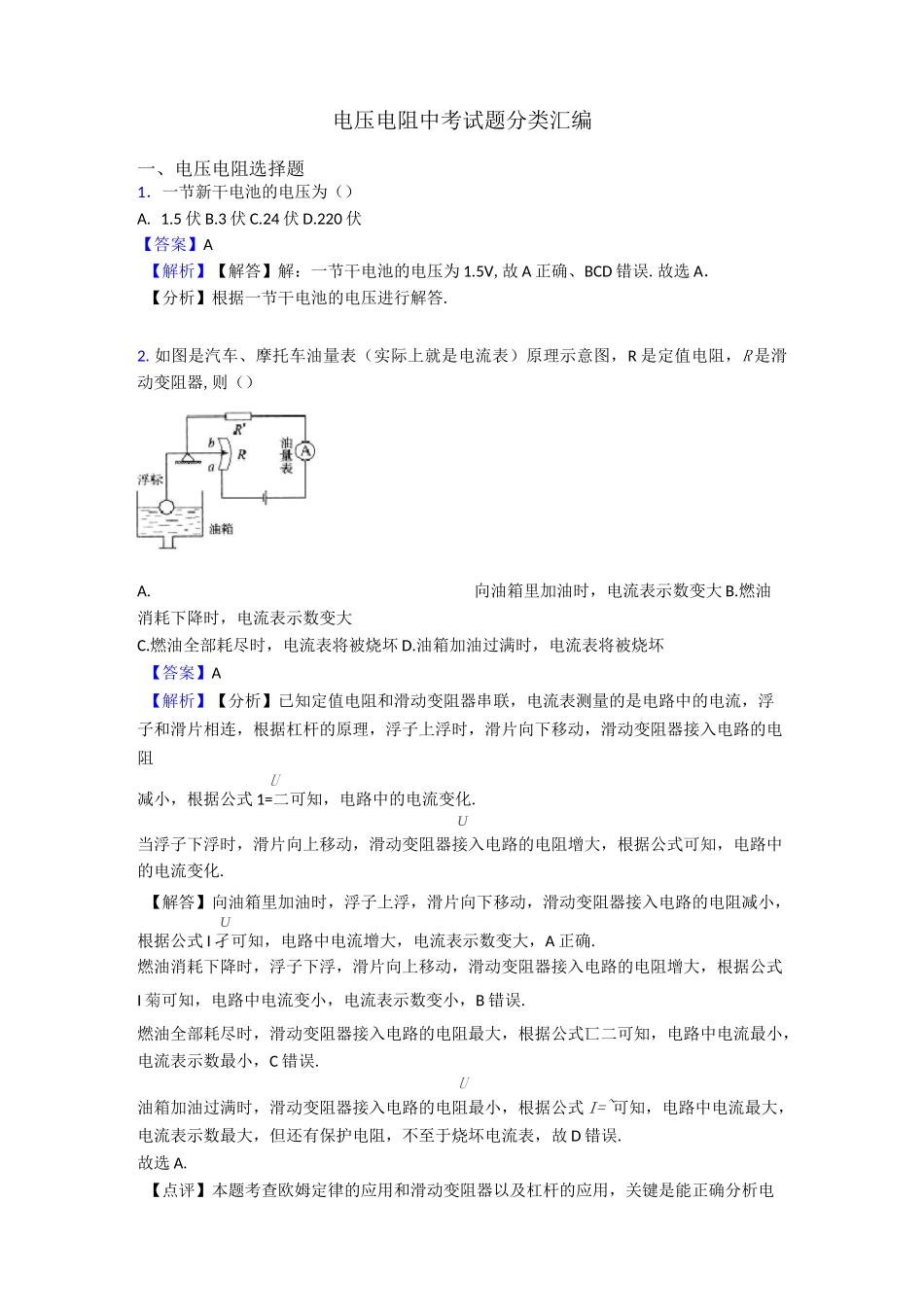

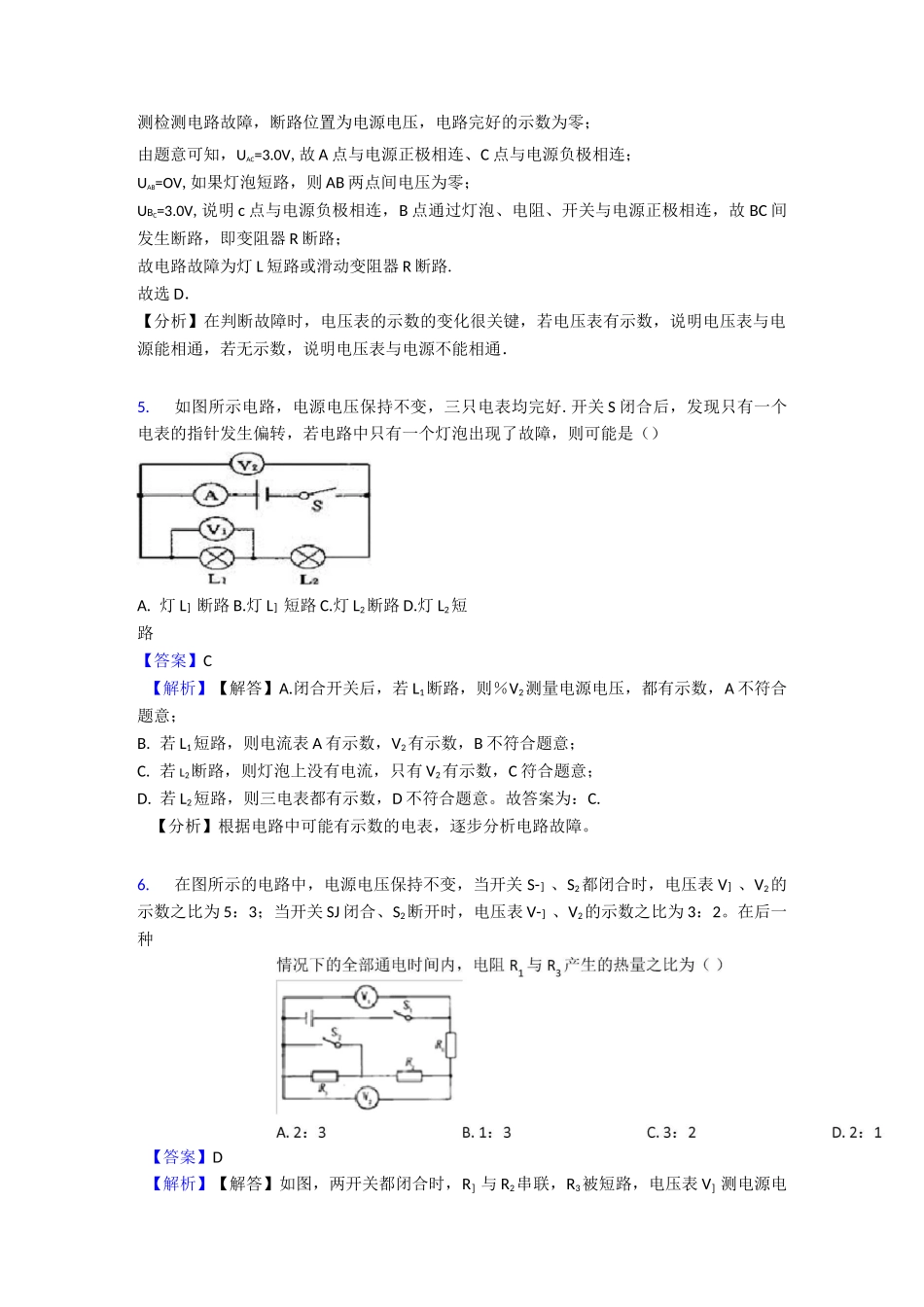

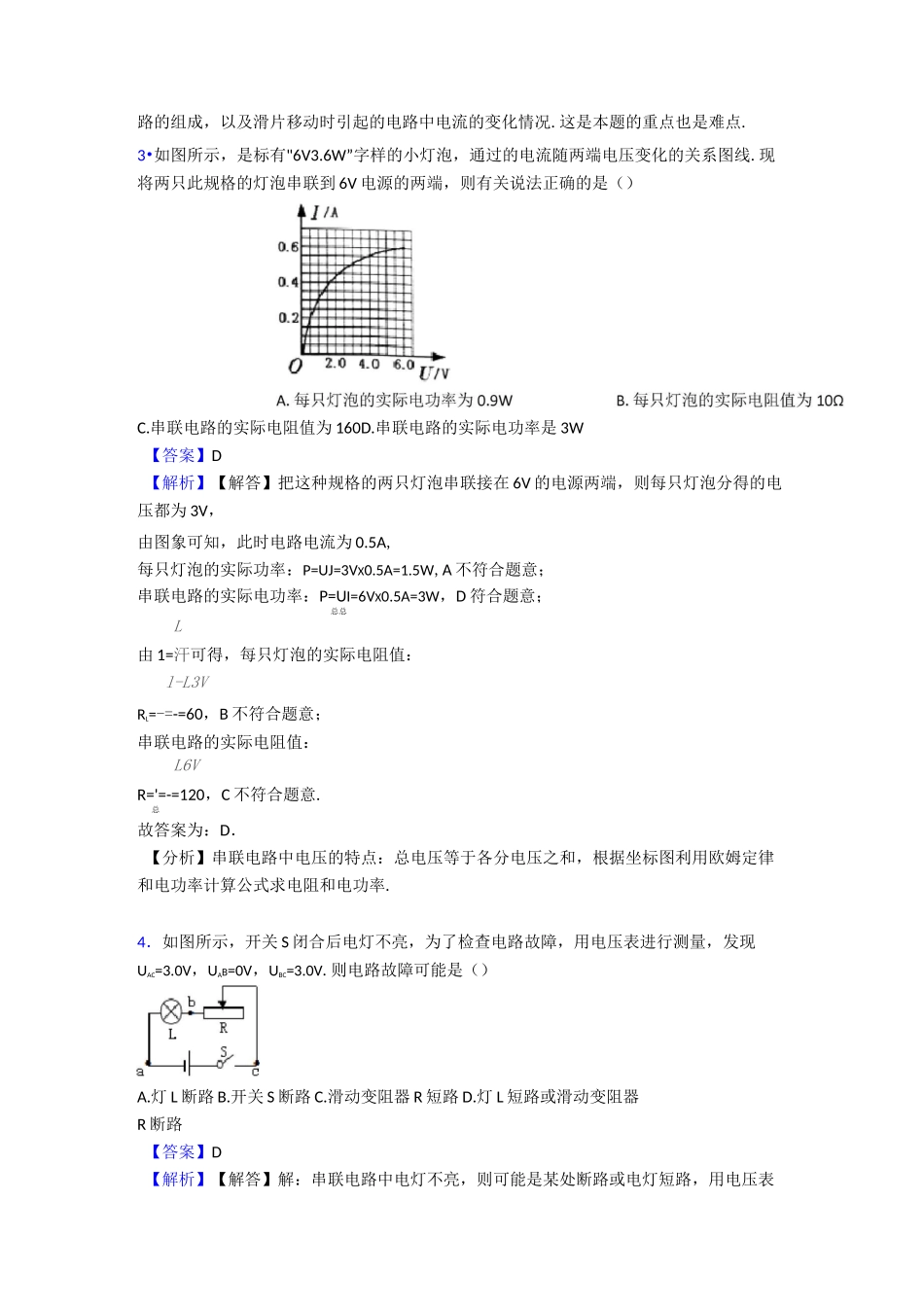

电压电阻中考试题分类汇编一、电压电阻选择题1．一节新干电池的电压为（）A.1.5伏B.3伏C.24伏D.220伏【答案】A【解析】【解答】解：一节干电池的电压为1.5V,故A正确、BCD错误.故选A．【分析】根据一节干电池的电压进行解答.2.如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R是定值电阻，R是滑动变阻器,则（）A.向油箱里加油时，电流表示数变大B.燃油消耗下降时，电流表示数变大C.燃油全部耗尽时，电流表将被烧坏D.油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻U减小，根据公式1=二可知，电路中的电流变化.U当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式可知，电路中的电流变化.【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，U根据公式I孑可知，电路中电流增大，电流表示数变大，A正确.燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I菊可知，电路中电流变小，电流表示数变小，B错误.燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式匸二可知，电路中电流最小，电流表示数最小，C错误.U油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=~可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误.故选A.【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况.这是本题的重点也是难点.3•如图所示，是标有"6V3.6W”字样的小灯泡，通过的电流随两端电压变化的关系图线.现将两只此规格的灯泡串联到6V电源的两端，则有关说法正确的是（）C.串联电路的实际电阻值为160D.串联电路的实际电功率是3W【答案】D【解析】【解答】把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡分得的电压都为3V，由图象可知，此时电路电流为0.5A,每只灯泡的实际功率：P=UJ=3VX0.5A=1.5W,A不符合题意；串联电路的实际电功率：P=UI=6VX0.5A=3W，D符合题意；总总L由1=汗可得，每只灯泡的实际电阻值：l-L3VRL=-=-=60，B不符合题意；串联电路的实际电阻值：L6VR='=-=120，C不符合题意.总故答案为：D．【分析】串联电路中电压的特点：总电压等于各分电压之和，根据坐标图利用欧姆定律和电功率计算公式求电阻和电功率.4．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现UAC=3.0V，UAB=0V，UBC=3.0V.则电路故障可能是（）A.灯L断路B.开关S断路C.滑动变阻器R短路D.灯L短路或滑动变阻器R断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，UAC=3.0V,故A点与电源正极相连、C点与电源负极相连；UAB=OV,如果灯泡短路，则AB两点间电压为零；UBC=3.0V,说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路.故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．5.如图所示电路，电源电压保持不变，三只电表均完好.开关S闭合后，发现只有一个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A.灯L］断路B.灯L］短路C.灯L2断路D.灯L2短路【答案】C【解析】【解答】A.闭合开关后，若L1断路，则％V2测量电源电压，都有示数，A不符合题意；B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；D.若L2短路，则三电表都有示数，D不符合题意。故答案为：C.【分析】根据电路中可能有示数的电表，逐步分析电路故障。6.在图所示的电路中，电源电压保持不变，当开关S-］、S2都闭合时，电压表V］、V2的示数之比为5：3；当开关SJ闭合、S2...
