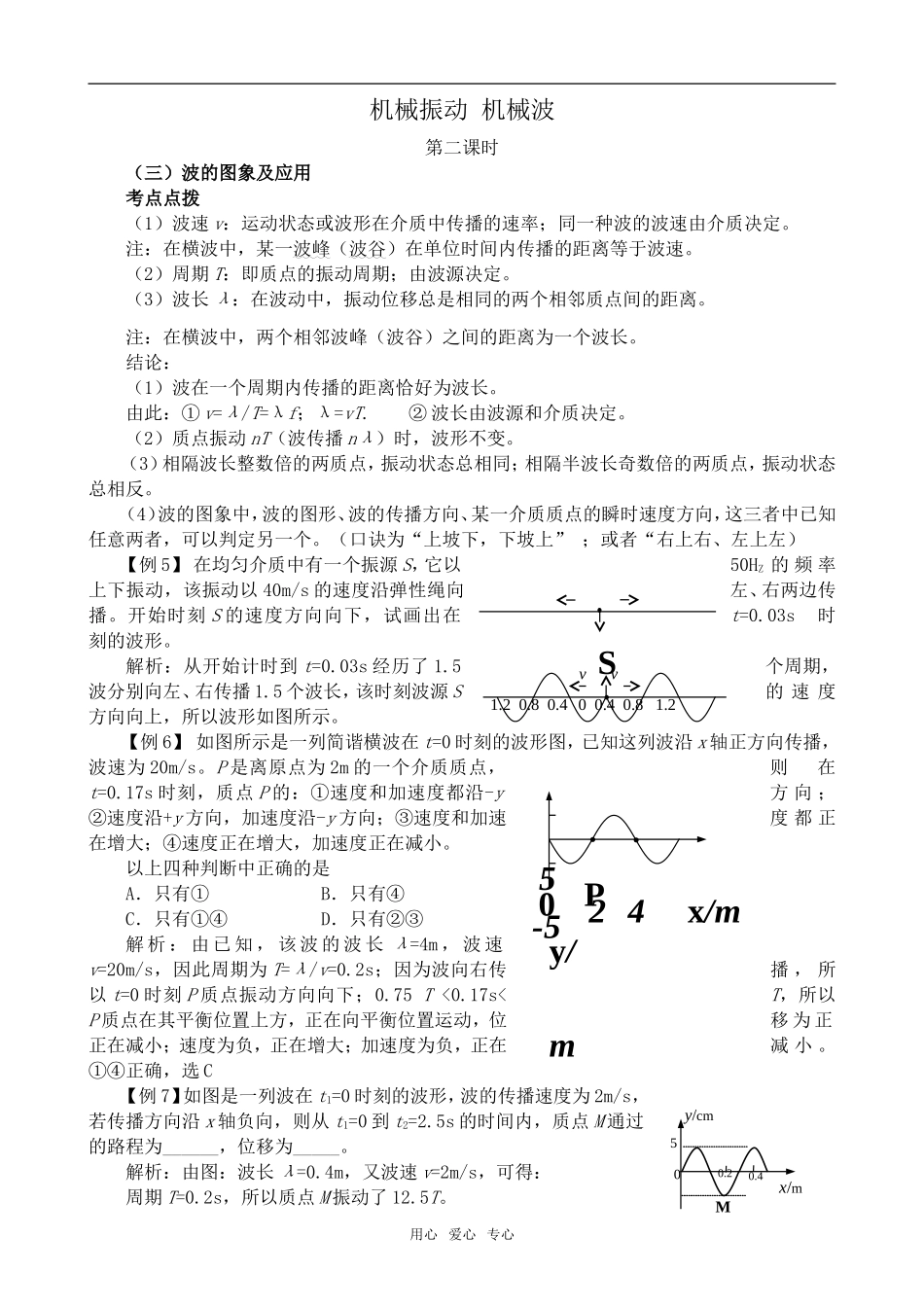

机械振动机械波第二课时（三）波的图象及应用考点点拨（1）波速v：运动状态或波形在介质中传播的速率；同一种波的波速由介质决定。注：在横波中，某一波峰（波谷）在单位时间内传播的距离等于波速。（2）周期T：即质点的振动周期；由波源决定。（3）波长λ：在波动中，振动位移总是相同的两个相邻质点间的距离。注：在横波中，两个相邻波峰（波谷）之间的距离为一个波长。结论：（1）波在一个周期内传播的距离恰好为波长。由此：①v=λ/T=λf；λ=vT.②波长由波源和介质决定。（2）质点振动nT（波传播nλ）时，波形不变。（3）相隔波长整数倍的两质点，振动状态总相同；相隔半波长奇数倍的两质点，振动状态总相反。（4）波的图象中，波的图形、波的传播方向、某一介质质点的瞬时速度方向，这三者中已知任意两者，可以判定另一个。（口诀为“上坡下，下坡上”；或者“右上右、左上左）【例5】在均匀介质中有一个振源S，它以50HZ的频率上下振动，该振动以40m/s的速度沿弹性绳向左、右两边传播。开始时刻S的速度方向向下，试画出在t=0.03s时刻的波形。解析：从开始计时到t=0.03s经历了1.5个周期，波分别向左、右传播1.5个波长，该时刻波源S的速度方向向上，所以波形如图所示。【例6】如图所示是一列简谐横波在t=0时刻的波形图，已知这列波沿x轴正方向传播，波速为20m/s。P是离原点为2m的一个介质质点，则在t=0.17s时刻，质点P的：①速度和加速度都沿-y方向；②速度沿+y方向，加速度沿-y方向；③速度和加速度都正在增大；④速度正在增大，加速度正在减小。以上四种判断中正确的是A．只有①B．只有④C．只有①④D．只有②③解析：由已知，该波的波长λ=4m，波速v=20m/s，因此周期为T=λ/v=0.2s；因为波向右传播，所以t=0时刻P质点振动方向向下；0.75T<0.17sTA=TB>TC；再结合波动方向和振动方向的关系得：C图中的P点首先达到波谷。6．一列波在介质中向某一方向传播，如图是此波在某一时刻的波形图，且此时振动还只发生在M、N之间，并知此波的周期为T，Q质点速度方向在波形中是向下的。则：波源是_____；P质点的起振方向为_________；从波源起振开始计时时，P点已经振动的时间为______。解析：由Q点的振动方向可知波向左传播，N是波源。由M点的起振方向（向上）得P质点的起振方向向上。振动从N点传播到M点需要1T，传播到P点需要3T/4，所以质点P已经振动的时间为T/4.7．如图是一列向右传播的简谐横波在t=0时刻（开始计时）的波形图，已知在t=1s时，B点第三次达到波峰（在1s内B点有三次达到波峰）。则：①周期为________②波速为______；③D点起振的方向为_________；④在t=____s时刻，此波传到D点；在t=____s和t=___s时D点分别首次达到波峰和波谷；在t=____s和t=___s时D点分别第二次达到波峰和波谷。解析：①B点从t=0时刻开始在经过t=2.5T=1s第三次达到波峰，故周期T=0.4s.②由v=λ/T=10m/s.③D点的起振方向与介质中各质点的起振方向相同。在图示时刻，C点恰好开始起振，由波动方向可知C点起振方向向下。所以，D点起振方向也是向下。④从图示状态开始计时：此波传到D点需要的时间等于波从C点传播到D需要的时间，即：t=（45－4）/10=4.1s；D点...
