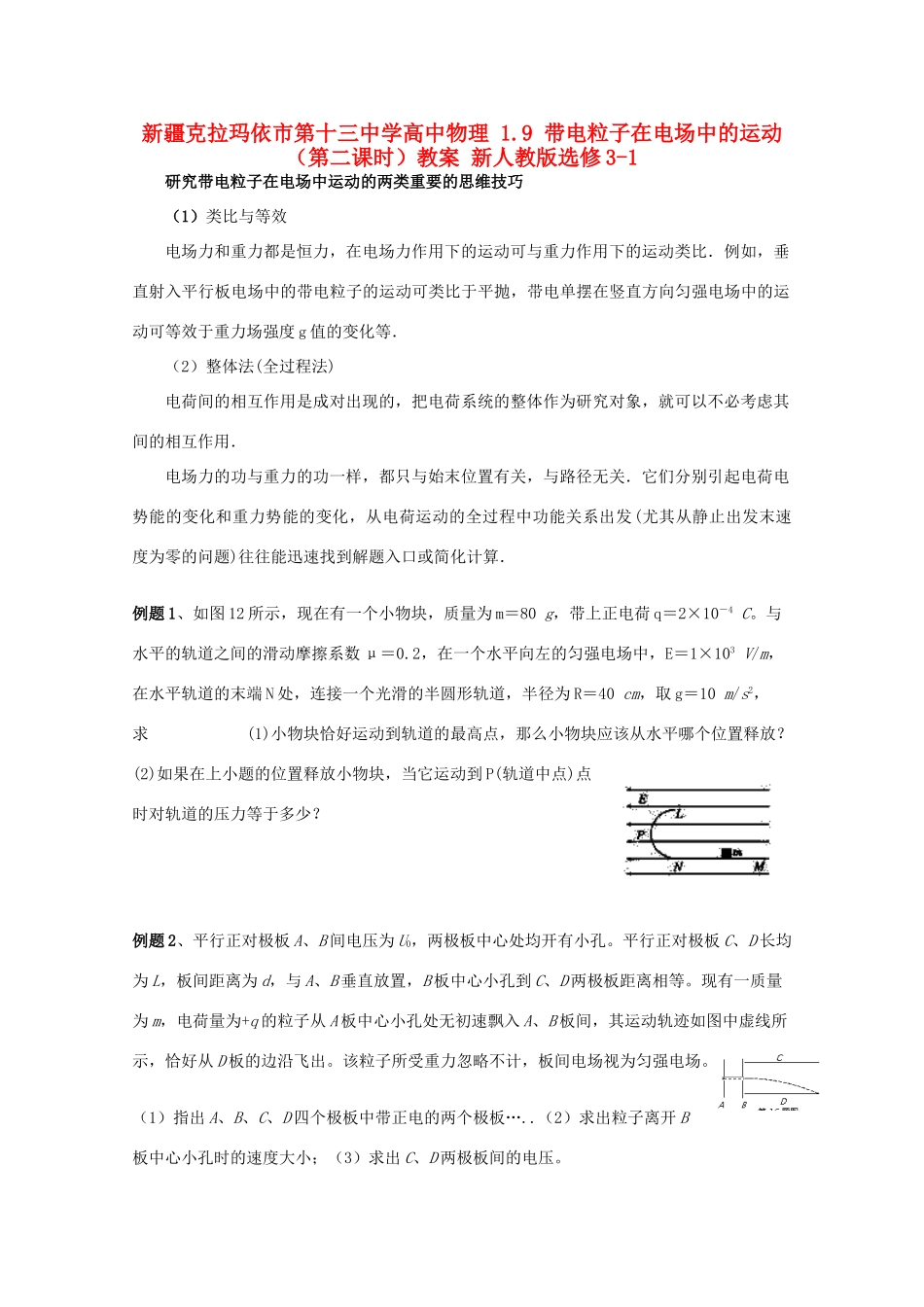

新疆克拉玛依市第十三中学高中物理1
9带电粒子在电场中的运动（第二课时）教案新人教版选修3-1研究带电粒子在电场中运动的两类重要的思维技巧（1）类比与等效电场力和重力都是恒力，在电场力作用下的运动可与重力作用下的运动类比．例如，垂直射入平行板电场中的带电粒子的运动可类比于平抛，带电单摆在竖直方向匀强电场中的运动可等效于重力场强度g值的变化等．（2）整体法(全过程法)电荷间的相互作用是成对出现的，把电荷系统的整体作为研究对象，就可以不必考虑其间的相互作用．电场力的功与重力的功一样，都只与始末位置有关，与路径无关．它们分别引起电荷电势能的变化和重力势能的变化，从电荷运动的全过程中功能关系出发(尤其从静止出发末速度为零的问题)往往能迅速找到解题入口或简化计算．例题1、如图12所示，现在有一个小物块，质量为m＝80g，带上正电荷q＝2×10－4C
与水平的轨道之间的滑动摩擦系数μ＝0
2，在一个水平向左的匀强电场中，E＝1×103V/m，在水平轨道的末端N处，连接一个光滑的半圆形轨道，半径为R＝40cm，取g＝10m/s2，求(1)小物块恰好运动到轨道的最高点，那么小物块应该从水平哪个位置释放
(2)如果在上小题的位置释放小物块，当它运动到P(轨道中点)点时对轨道的压力等于多少
例题2、平行正对极板A、B间电压为U0，两极板中心处均开有小孔
平行正对极板C、D长均为L，板间距离为d，与A、B垂直放置，B板中心小孔到C、D两极板距离相等
现有一质量为m，电荷量为+q的粒子从A板中心小孔处无初速飘入A、B板间，其运动轨迹如图中虚线所示，恰好从D板的边沿飞出
该粒子所受重力忽略不计，板间电场视为匀强电场
（1）指出A、B、C、D四个极板中带正电的两个极板…
（2）求出粒子离开B板中心小孔时的速度大小；（3）求出C、D两极板间的电压

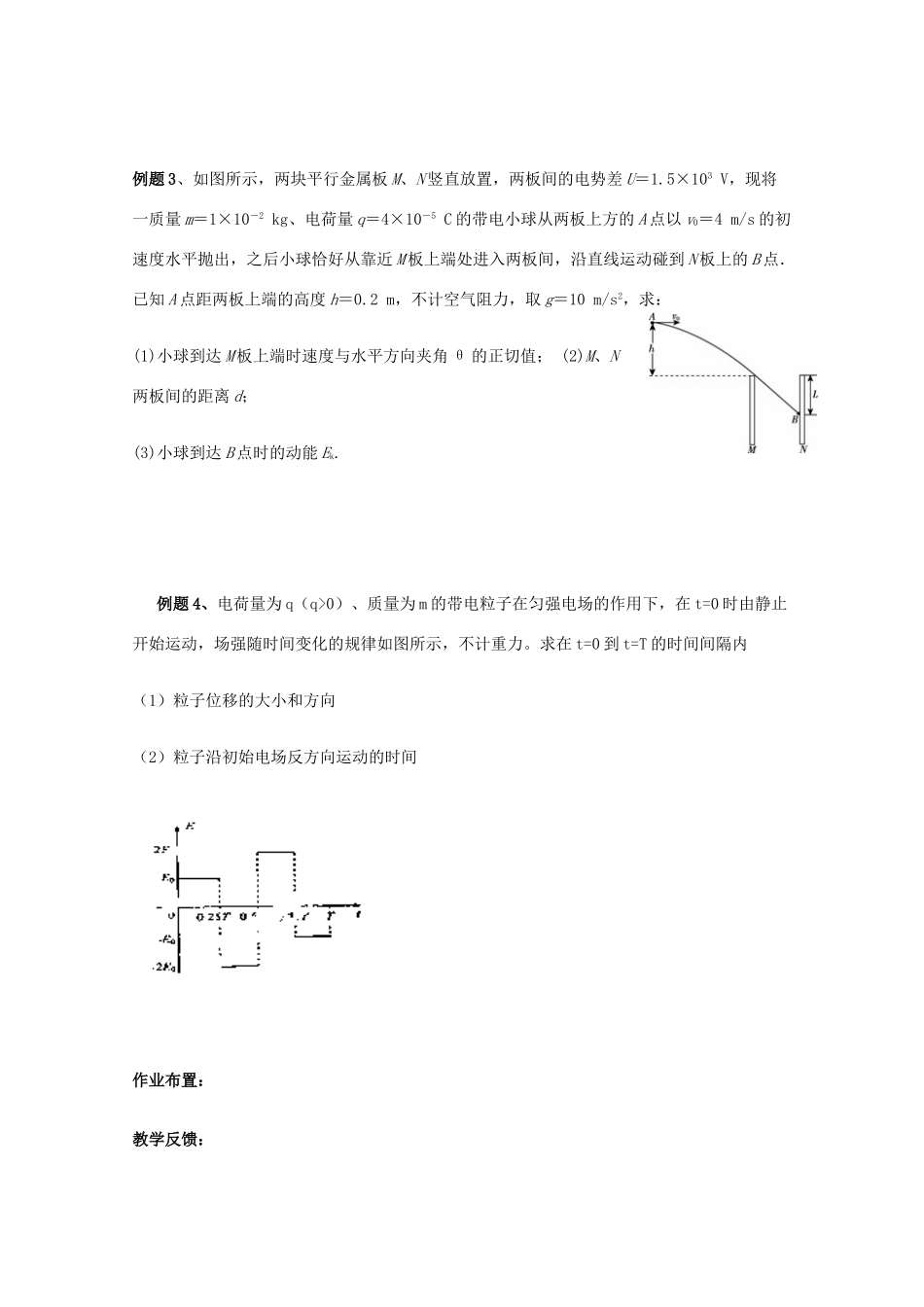

例题3、如图所示，两块平行金属板M、N竖直放置，两板间
