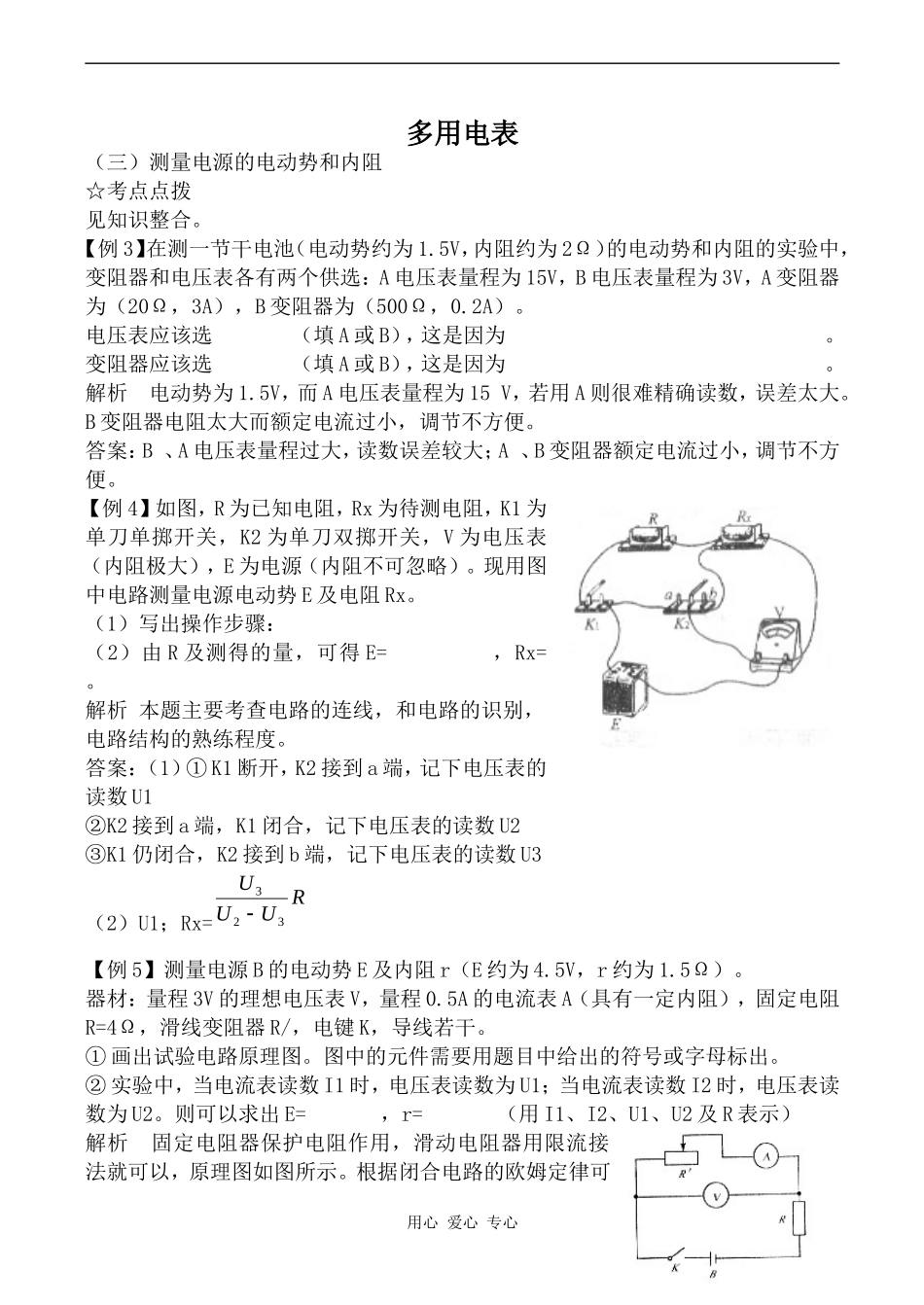

多用电表（三）测量电源的电动势和内阻☆考点点拨见知识整合。【例3】在测一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，变阻器和电压表各有两个供选：A电压表量程为15V，B电压表量程为3V，A变阻器为（20Ω，3A），B变阻器为（500Ω，0.2A）。电压表应该选（填A或B），这是因为。变阻器应该选（填A或B），这是因为。解析电动势为1.5V，而A电压表量程为15V，若用A则很难精确读数，误差太大。B变阻器电阻太大而额定电流过小，调节不方便。答案：B、A电压表量程过大，读数误差较大；A、B变阻器额定电流过小，调节不方便。【例4】如图，R为已知电阻，Rx为待测电阻，K1为单刀单掷开关，K2为单刀双掷开关，V为电压表（内阻极大），E为电源（内阻不可忽略）。现用图中电路测量电源电动势E及电阻Rx。（1）写出操作步骤：（2）由R及测得的量，可得E=，Rx=。解析本题主要考查电路的连线，和电路的识别，电路结构的熟练程度。答案：（1）①K1断开，K2接到a端，记下电压表的读数U1②K2接到a端，K1闭合，记下电压表的读数U2③K1仍闭合，K2接到b端，记下电压表的读数U3（2）U1；Rx=RUUU323【例5】测量电源B的电动势E及内阻r（E约为4.5V，r约为1.5Ω）。器材：量程3V的理想电压表V，量程0.5A的电流表A（具有一定内阻），固定电阻R=4Ω，滑线变阻器R/，电键K，导线若干。①画出试验电路原理图。图中的元件需要用题目中给出的符号或字母标出。②实验中，当电流表读数I1时，电压表读数为U1；当电流表读数I2时，电压表读数为U2。则可以求出E=，r=（用I1、I2、U1、U2及R表示）解析固定电阻器保护电阻作用，滑动电阻器用限流接法就可以，原理图如图所示。根据闭合电路的欧姆定律可用心爱心专心得E=U1+I1（r+R）E=U2+I2（r+R）解得E=212112IIIUIU，r=2112IIUU－R答案：①如图②E=212112IIIUIU，r=2112IIUU－R☆考点精炼3．在“伏安法测干电池的电动势和电阻”实验中，通过改变滑动变阻器电阻大小，测量并记录多阻端电压和相应电流值，某同学的实验数据如下表所示，与预想的实验结果不一致。由试验数据来分析，他所连接的电路可能是下列电路图中的（）U/V0.600.700.800.901.001.10I/A0.180.210.250.270.300.334．某同学利用如图（1）所示电路测定电源的电动势和内阻．实验中电表内阻对实验结果的影响很小，均可以忽略不计．闭合电键S后，变阻器的滑片P由变阻器的一端滑到另一端的过程中，两电压表示数随电流表示数变化情况分别如图（2）的U-I图象中直线a、b所示．用心爱心专心（2）图9（1）若滑片P由变阻器的一端滑到另一端的过程中，电压表2V的示数一直增大，可知滑动端P由_____端滑到_______端；（用电路图中的字母表示）（2）用画线代表导线，将上面实物图中各元件按图（1）连接成实验电路；（3）通过分析可知，其中图（2）中图线_______（填a或b）表示电压表1V示数随电流表A示数变化关系；（4）根据U－I图象中坐标轴所标出的数据，可以求出电源电动势E＝________，内阻r＝___________（用图中给出的坐标值表示）．5．用电流表和电压表测二节干电池的电动势E和内电阻r，读得的各组数据用实心圆点标于坐标图上，如图甲所示。（1）根据各点表示的数据在图上描出U—I图线。由此求得：E=______V，r=______Ω。（均保留二位有效数字）。（2）把图乙的实验器材连成实验开始时的线路。考点精炼参考答案1．解析：（1）对应电流“0”刻度和满偏电流“500μA”的电阻刻度分别为“∞”和“0”.由闭合电路欧姆定律得，调零时：0RrREIgg，所以欧姆表总内阻用心爱心专心乙30000ggIERrRR内Ω测量电阻Rx时：内内RIERRREIxx,当I=50μΑ时，4346107.2103103300010505.1xRΩ同理可求出，100μΑ，200μΑ，250μΑ，300μΑ，400μΑ时对应的电阻分别为：1.2×104Ω，4.5×103Ω，3×103Ω，2×103Ω，750Ω.（2）当表针偏转到满刻度的1/3处时600030003/10500156内RIERxΩ2．BD3．B4．（1）d，c；（2）如图连接；（3）a；（4）121221IIIUIUE；.1221IIUUr解析：（1）由原理图可知电压表2V的示数一直增大，说...
