一级带式运输机传动装置机械设计课程设计VIP免费

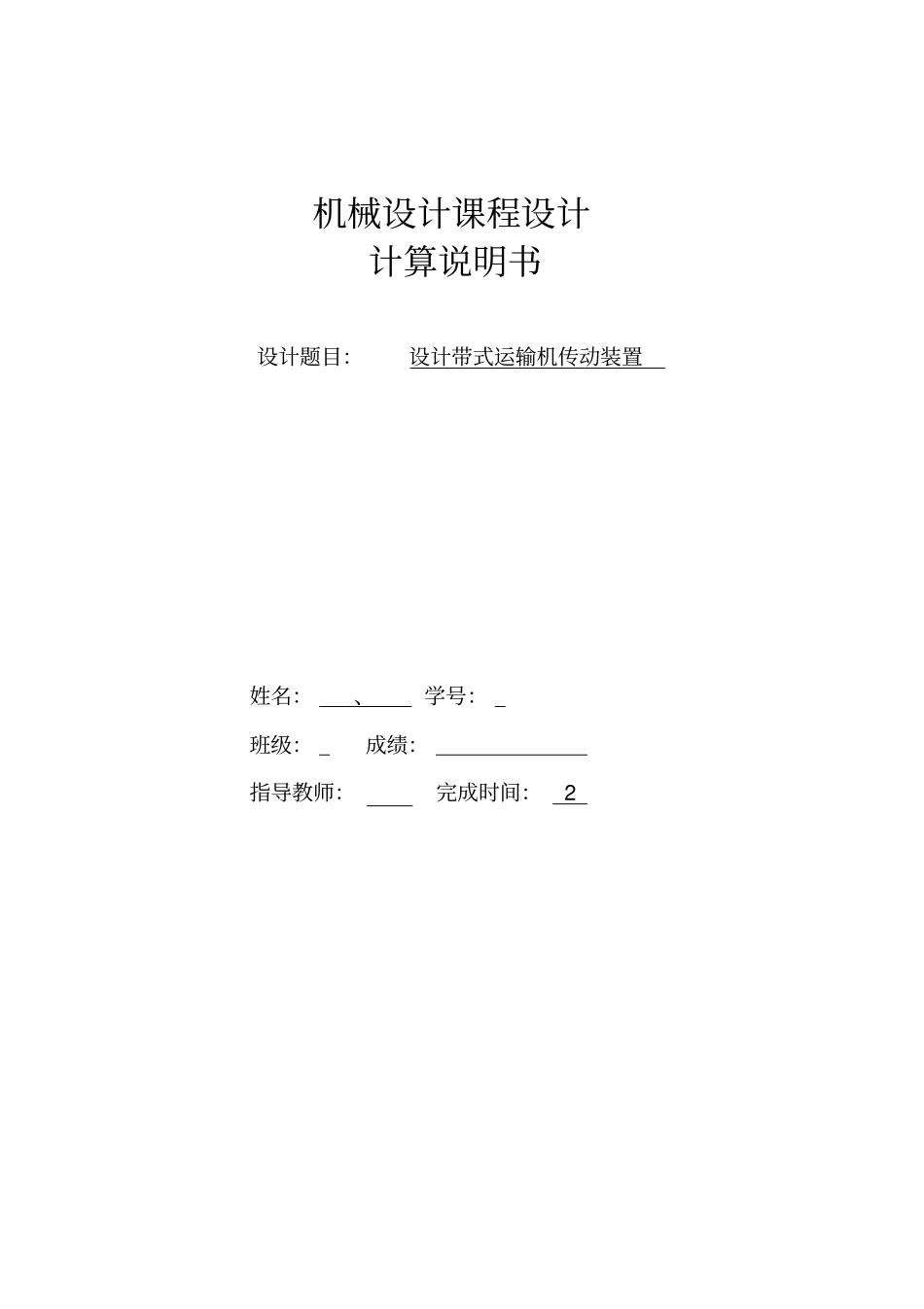

一级带式运输机传动装置机械设计课程设计_第1页
1/28
一级带式运输机传动装置机械设计课程设计_第2页
2/28

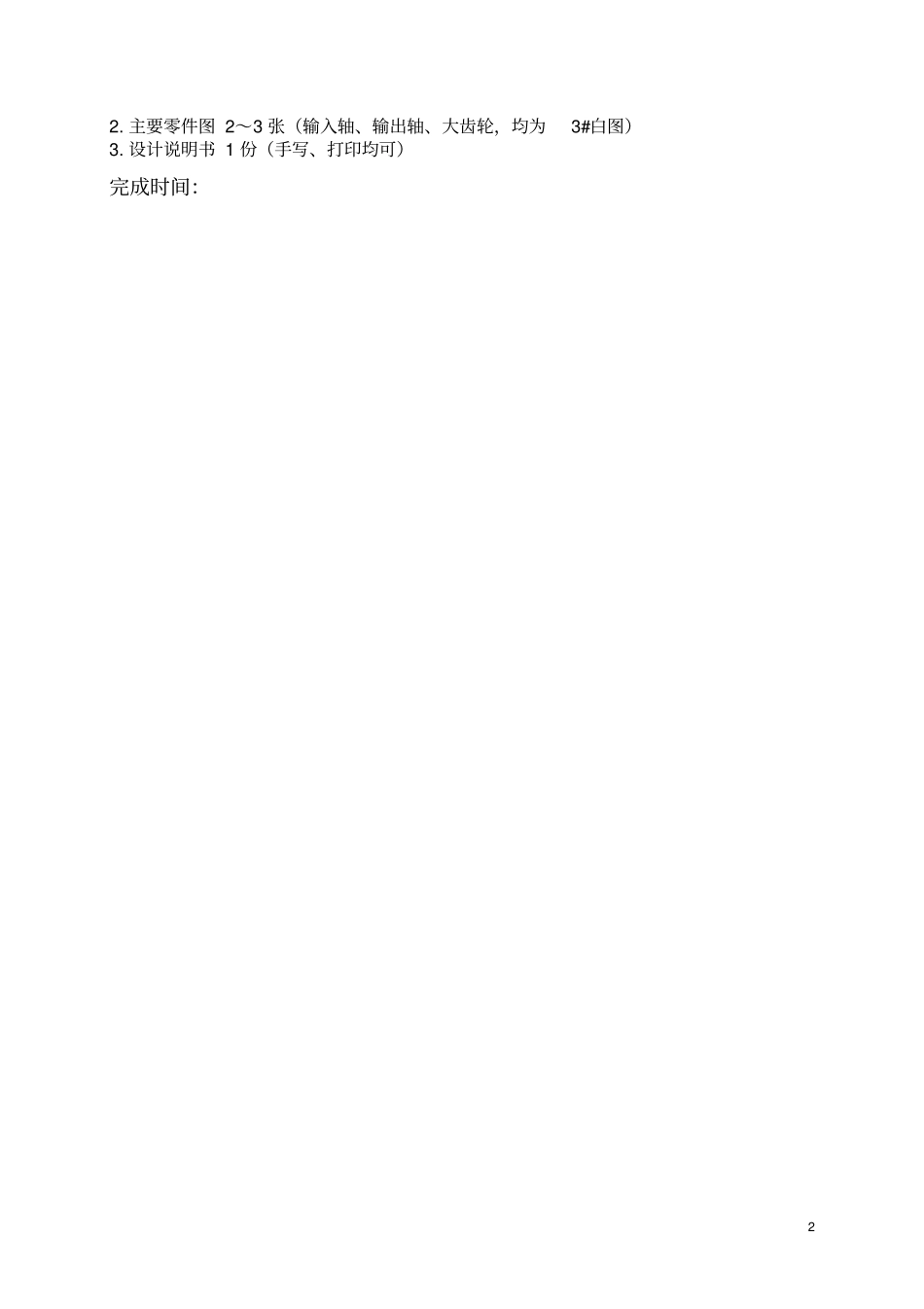

一级带式运输机传动装置机械设计课程设计_第3页
3/28
机械设计课程设计计算说明书设计题目:设计带式运输机传动装置姓名:、学号:班级:成绩:指导教师:完成时间:21机械设计课程设计任务书班级:姓名:学号:设计题目:设计带式运输机传动装置运动简图:工作条件及原始数据:电动机驱动,工作寿命8年(每年工作300天、两班制、每班8小时),带式输送机工作载荷平稳,单向运转。输送带拉力F=1.4kN;输送带速v=1.55m/s;滚筒直径D=250mm设计工作量:1.减速器0#装配图1张(0#坐标草图一同交上)22.主要零件图2~3张(输入轴、输出轴、大齿轮,均为3#白图)3.设计说明书1份(手写、打印均可)完成时间:3目录1、传动方案拟定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32、电动机的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33、计算总传动比及分配各级的传动比⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54、运动参数及动力参数计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65、传动零件的设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76、轴的设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯147、滚动轴承的选择及校核计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯208、键联接的选择及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯219、箱体结构的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2210、润滑密封设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2511、联轴器设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2512、设计参考资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2613、设计小结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯264计算过程及计算说明结果一、传动方案拟定第七组:设计带式运输机传动装置1、工作条件:使用年限8年,工作为二班工作制,载荷平稳,环境清洁。2、原始数据:滚筒圆周力F=1400N;带速V=1.55m/s;滚筒直径D=250mm。3、传动简图:图一二、电动机选择1、电动机类型的选择:Y系列三相异步电动机2、电动机功率选择:3、传动装置的总功率:ηa=η带×η3轴承×η齿轮×η联轴器×η滚筒F=1400NV=1.55m/sD=250mm5=0.95×0.993×0.97×0.99×0.96=0.8494、电机所需的工作功率:Pw=FV/1000=1400×1.55/1000=2.17KWPd=Pw/η总=2.17/0.849=2.56KW5、确定电动机转速:计算滚筒工作转速:n筒=60×1000V/πD=60×1000×1.55/(π×250)=118.47r/min按手册表1推荐的传动比合理范围,取圆柱齿轮传动一级减速器传动比范围I齿轮=3~5。取V带传动比I带=2~4,则总传动比理时范围为Ia=6~20。故电动机转速的可选范围为nd=Ia×n筒=(6~20)×118.47=711~2374r/min符合这一范围的同步转速有750、1000、和1500r/min。根据容量和转速,由有表19-1查出适用的电动机型号:η总=0.849Pw=2.17KWPd=2.56KWn筒=118.47r/min6方案电动机型号额定edPKw电动机转速n(r/min)同步转速满载转速1Y100L2-43150014402Y132S-6310009603Y132M-83750710综合考虑多方面因素,选择第二种方案,即选电动机型号为Y132S-6,则电动机的技术参数如下表:方案电动机型号额定功edPKw电动机转速n(r/min)同步转速满载转速2Y132S-6310009606、确定电动机型号根据以上选用的电动机类型,所需的额定功率及同步转速,选定电动机型号为Y132S-6。其主要性能:额定功率:3KW,满载转速960r/min,额定转矩2.0。三、计算总传动比及分配各级的传动比1、总传动比:i总=n电动/n筒=960/118.47=8.102、分配各级传动比据指导书表2-1,取齿轮i齿轮=4(单级减速器i=3~5电动机型号Y132S-6i总=8.107合理) i总=i齿轮×i带∴i带=i总/i齿轮=8.10/4=2.025四、运动参数及动力参数计算1、计算各轴转速n电机=960r/minnI=n电机/i带=960/2.025=474.07(r/min)nII=nI/i齿轮=474.07/4=118.51(r/min)2、计算各轴的功率(KW)P电机=2.56KW输入轴:PI=P电机×η带×η轴承=2.56×0.95×0.99=2.41KW输出轴:PII==2.56×0.95×0.992×0.97=2.31KW滚筒轴:PIII=η带×η3轴承×η齿轮×η联轴器=2.56×0.95×0.993×0.97×0.99=2.27KW4、计算各轴扭矩(N·mm)TI=9.55×106PI/nI=9.55×106×2.41/474.07i齿轮=4i带=2.025n电机=960r/minnI=474.07r/minnII=118.51r/minP电机=2.56KWPI=2.41KWPII=2.31KWPIII=2.27K...
