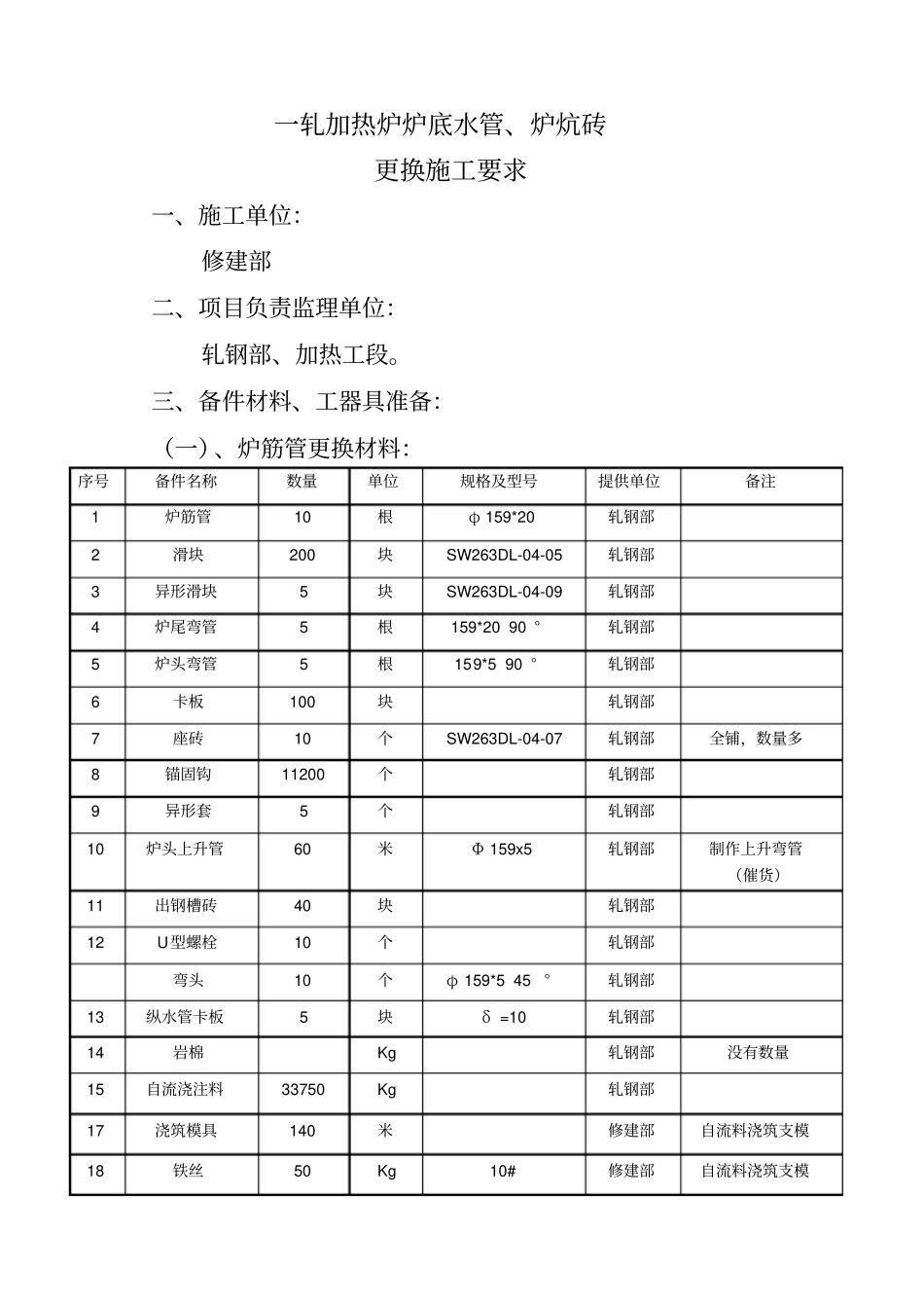

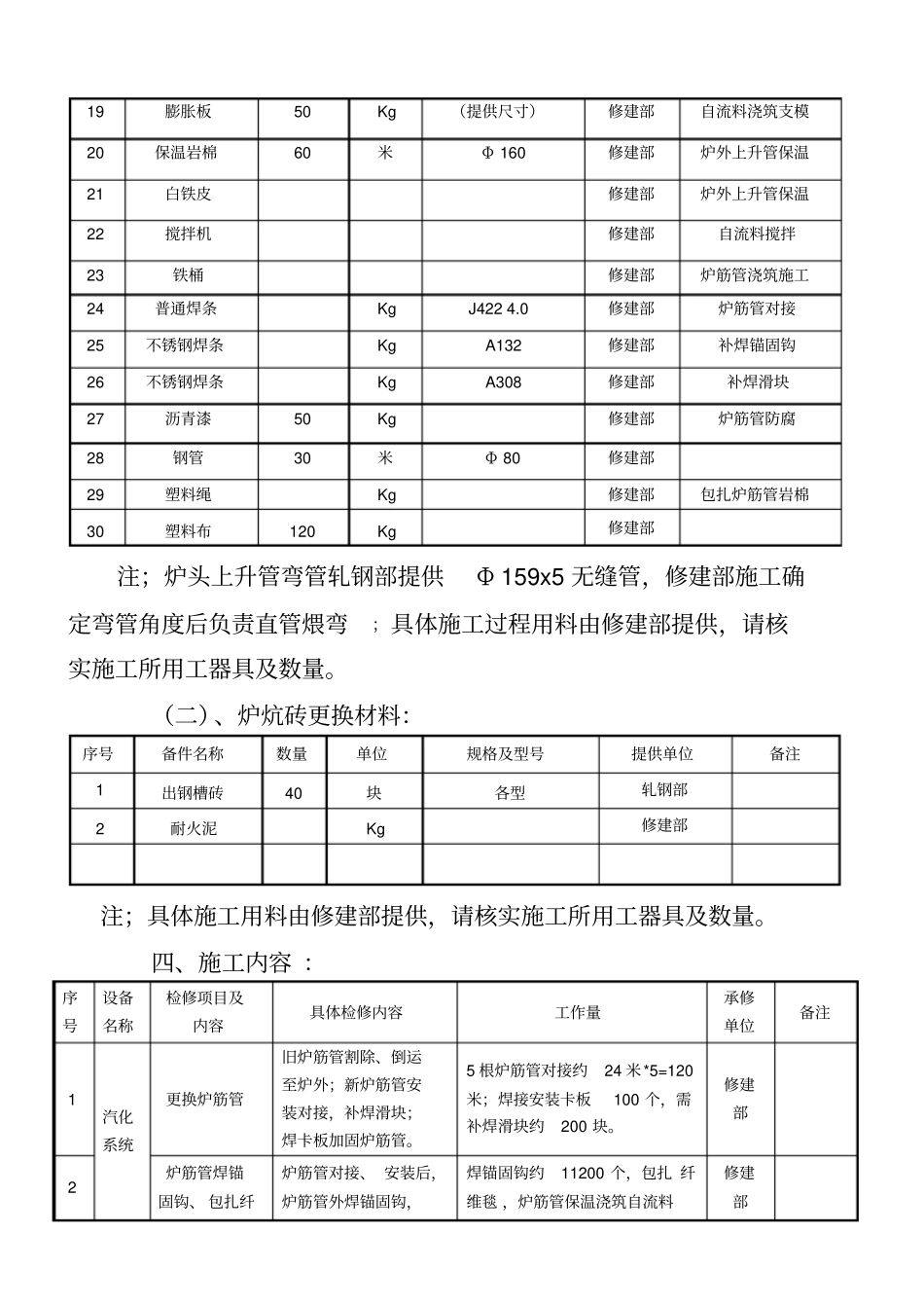

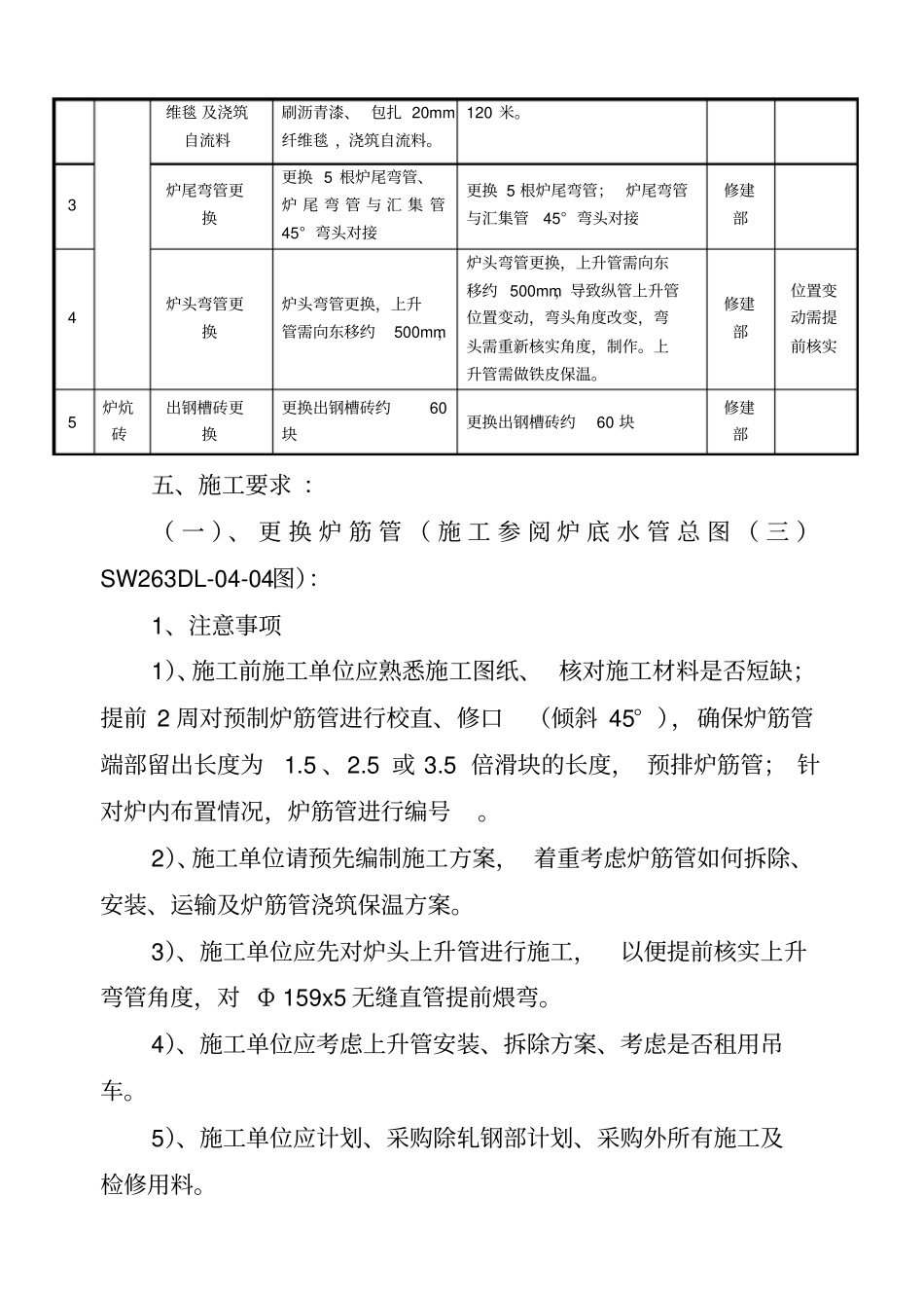

一轧加热炉炉底水管、炉炕砖更换施工要求一、施工单位：修建部二、项目负责监理单位：轧钢部、加热工段。三、备件材料、工器具准备：（一）、炉筋管更换材料：序号备件名称数量单位规格及型号提供单位备注1炉筋管10根φ159*20轧钢部2滑块200块SW263DL-04-05轧钢部3异形滑块5块SW263DL-04-09轧钢部4炉尾弯管5根159*2090°轧钢部5炉头弯管5根159*590°轧钢部6卡板100块轧钢部7座砖10个SW263DL-04-07轧钢部全铺，数量多8锚固钩11200个轧钢部9异形套5个轧钢部10炉头上升管60米Φ159x5轧钢部制作上升弯管（催货）11出钢槽砖40块轧钢部12U型螺栓10个轧钢部弯头10个φ159*545°轧钢部13纵水管卡板5块δ=10轧钢部14岩棉Kg轧钢部没有数量15自流浇注料33750Kg轧钢部17浇筑模具140米修建部自流料浇筑支模18铁丝50Kg10#修建部自流料浇筑支模19膨胀板50Kg（提供尺寸）修建部自流料浇筑支模20保温岩棉60米Φ160修建部炉外上升管保温21白铁皮修建部炉外上升管保温22搅拌机修建部自流料搅拌23铁桶修建部炉筋管浇筑施工24普通焊条KgJ4224.0修建部炉筋管对接25不锈钢焊条KgA132修建部补焊锚固钩26不锈钢焊条KgA308修建部补焊滑块27沥青漆50Kg修建部炉筋管防腐28钢管30米Φ80修建部29塑料绳Kg修建部包扎炉筋管岩棉30塑料布120Kg修建部注；炉头上升管弯管轧钢部提供Φ159x5无缝管，修建部施工确定弯管角度后负责直管煨弯；具体施工过程用料由修建部提供，请核实施工所用工器具及数量。（二）、炉炕砖更换材料：序号备件名称数量单位规格及型号提供单位备注1出钢槽砖40块各型轧钢部2耐火泥Kg修建部注；具体施工用料由修建部提供，请核实施工所用工器具及数量。四、施工内容：序号设备名称检修项目及内容具体检修内容工作量承修单位备注1汽化系统更换炉筋管旧炉筋管割除、倒运至炉外；新炉筋管安装对接，补焊滑块；焊卡板加固炉筋管。5根炉筋管对接约24米*5=120米；焊接安装卡板100个，需补焊滑块约200块。修建部2炉筋管焊锚固钩、包扎纤炉筋管对接、安装后，炉筋管外焊锚固钩，焊锚固钩约11200个，包扎纤维毯，炉筋管保温浇筑自流料修建部维毯及浇筑自流料刷沥青漆、包扎20mm纤维毯，浇筑自流料。120米。3炉尾弯管更换更换5根炉尾弯管、炉尾弯管与汇集管45°弯头对接更换5根炉尾弯管；炉尾弯管与汇集管45°弯头对接修建部4炉头弯管更换炉头弯管更换，上升管需向东移约500mm，炉头弯管更换，上升管需向东移约500mm，导致纵管上升管位置变动，弯头角度改变，弯头需重新核实角度，制作。上升管需做铁皮保温。修建部位置变动需提前核实5炉炕砖出钢槽砖更换更换出钢槽砖约60块更换出钢槽砖约60块修建部五、施工要求：（一）、更换炉筋管（施工参阅炉底水管总图（三）SW263DL-04-04图）：1、注意事项1）、施工前施工单位应熟悉施工图纸、核对施工材料是否短缺；提前2周对预制炉筋管进行校直、修口（倾斜45°），确保炉筋管端部留出长度为1.5、2.5或3.5倍滑块的长度，预排炉筋管；针对炉内布置情况，炉筋管进行编号。2）、施工单位请预先编制施工方案，着重考虑炉筋管如何拆除、安装、运输及炉筋管浇筑保温方案。3）、施工单位应先对炉头上升管进行施工，以便提前核实上升弯管角度，对Φ159x5无缝直管提前煨弯。4）、施工单位应考虑上升管安装、拆除方案、考虑是否租用吊车。5）、施工单位应计划、采购除轧钢部计划、采购外所有施工及检修用料。技术要求1.以出钢槽上表面标高为基准标高。2.施工参阅炉底水管总图（三）SW263DL-04-04图与图纸SW263DL-04-02、03共阅.3.纵水管顶面标高允许误差不超过1mm/m，纵水管全长顶面标高误差不超过3mm,见水管对焊详图所示,焊缝与横水管距离不应大于580mm,但在水管转弯处不焊缝与横水管距离不应大于580mm,邻纵水管标高差不大于5mm.4.制作炉底水管的无缝钢管应仔细注意清除内壁的铁锈残渣,钢管部件制作好后,清除管内杂物封住端头后运往现场.5.炉底水管施工完毕后,与汽化冷却系统一并试压,按汽化冷却试压要求,不允许有任何泄露现象。6.所有焊缝除注明者外,均为连续焊缝,焊脚高度为被焊件最薄厚度,采用E4303焊条,耐热滑块采用A402焊条,先间断焊,再连续焊.滑块与纵水管之间满焊,焊...
