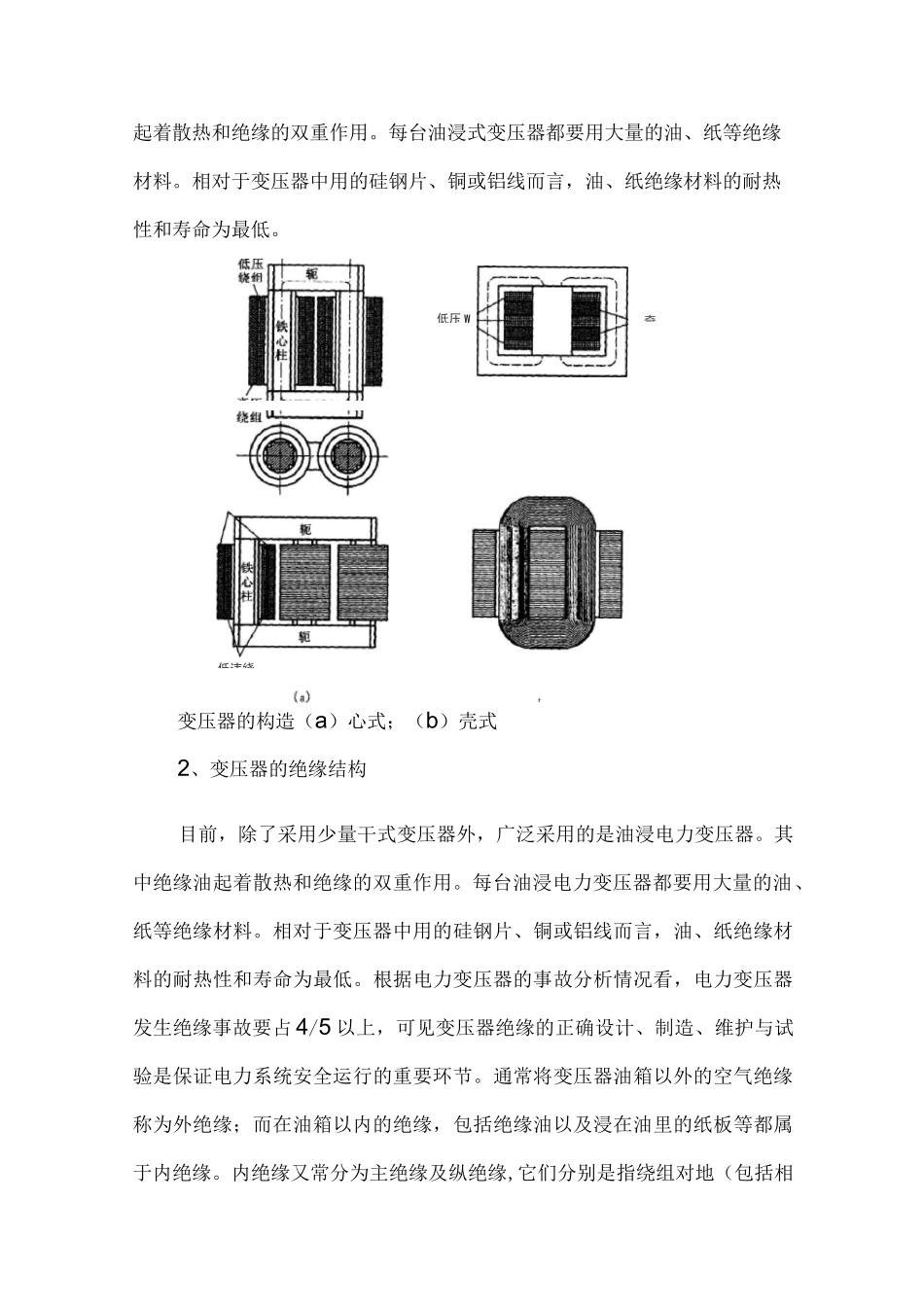

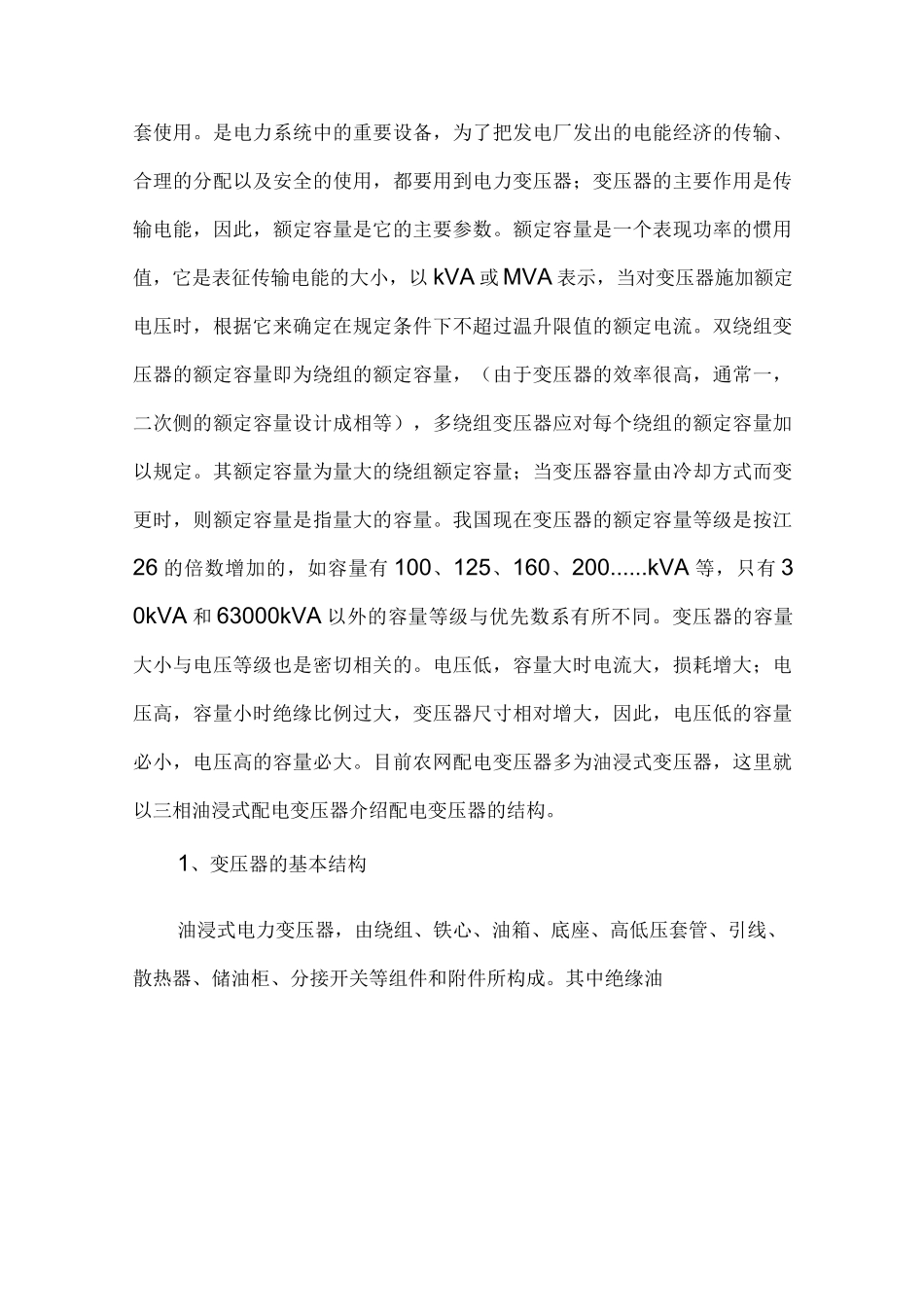

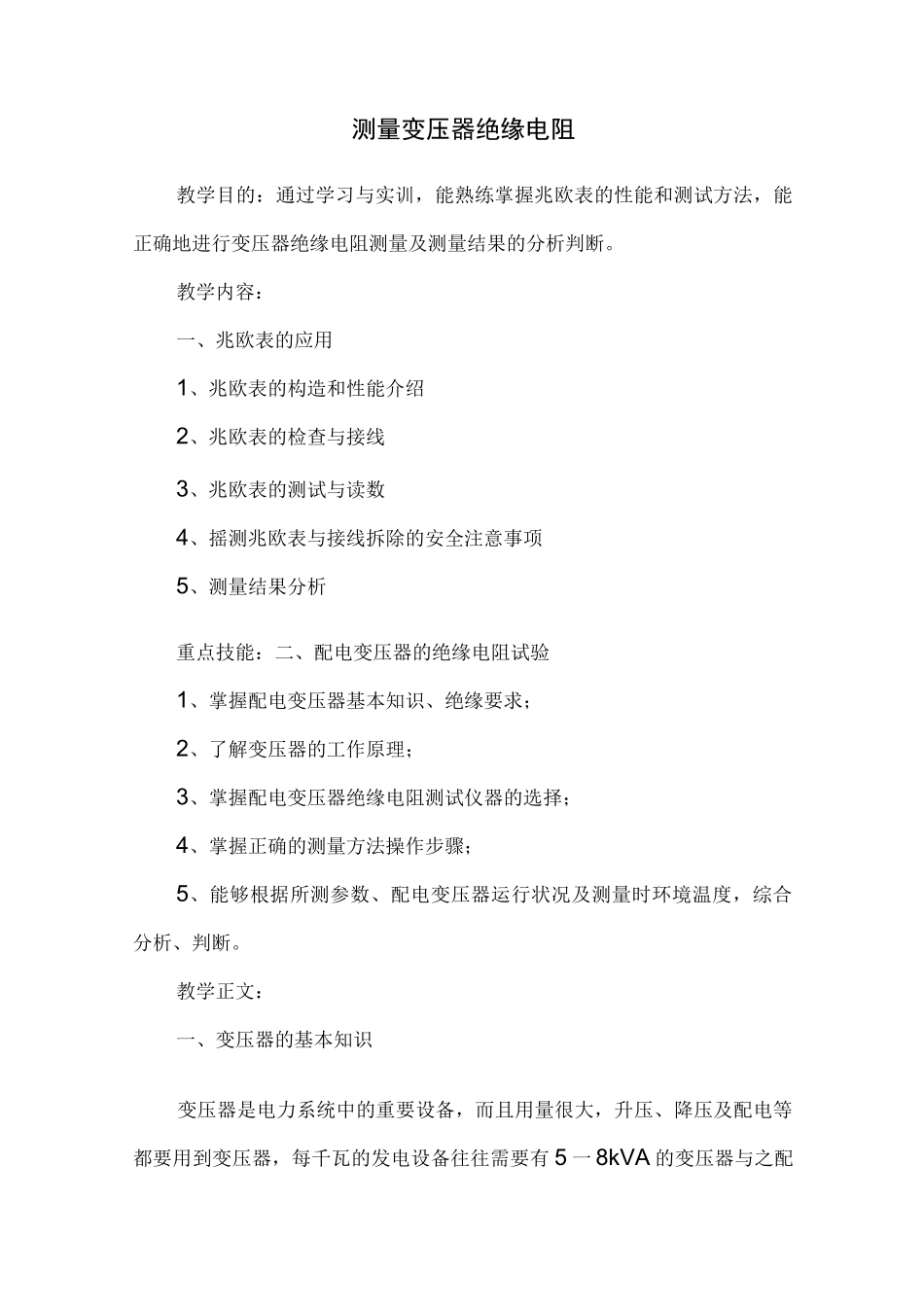

测量变压器绝缘电阻教学目的：通过学习与实训，能熟练掌握兆欧表的性能和测试方法，能正确地进行变压器绝缘电阻测量及测量结果的分析判断。教学内容：一、兆欧表的应用1、兆欧表的构造和性能介绍2、兆欧表的检查与接线3、兆欧表的测试与读数4、摇测兆欧表与接线拆除的安全注意事项5、测量结果分析重点技能：二、配电变压器的绝缘电阻试验1、掌握配电变压器基本知识、绝缘要求；2、了解变压器的工作原理；3、掌握配电变压器绝缘电阻测试仪器的选择；4、掌握正确的测量方法操作步骤；5、能够根据所测参数、配电变压器运行状况及测量时环境温度，综合分析、判断。教学正文：一、变压器的基本知识变压器是电力系统中的重要设备，而且用量很大，升压、降压及配电等都要用到变压器，每千瓦的发电设备往往需要有5一8kVA的变压器与之配套使用。是电力系统中的重要设备，为了把发电厂发出的电能经济的传输、合理的分配以及安全的使用，都要用到电力变压器；变压器的主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。双绕组变压器的额定容量即为绕组的额定容量，（由于变压器的效率很高，通常一，二次侧的额定容量设计成相等），多绕组变压器应对每个绕组的额定容量加以规定。其额定容量为量大的绕组额定容量；当变压器容量由冷却方式而变更时，则额定容量是指量大的容量。我国现在变压器的额定容量等级是按江26的倍数增加的，如容量有100、125、160、200......kVA等，只有30kVA和63000kVA以外的容量等级与优先数系有所不同。变压器的容量大小与电压等级也是密切相关的。电压低，容量大时电流大，损耗增大；电压高，容量小时绝缘比例过大，变压器尺寸相对增大，因此，电压低的容量必小，电压高的容量必大。目前农网配电变压器多为油浸式变压器，这里就以三相油浸式配电变压器介绍配电变压器的结构。1、变压器的基本结构油浸式电力变压器，由绕组、铁心、油箱、底座、高低压套管、引线、散热器、储油柜、分接开关等组件和附件所构成。其中绝缘油起着散热和绝缘的双重作用。每台油浸式变压器都要用大量的油、纸等绝缘材料。相对于变压器中用的硅钢片、铜或铝线而言，油、纸绝缘材料的耐热性和寿命为最低。变压器的构造（a）心式；（b）壳式2、变压器的绝缘结构目前，除了采用少量干式变压器外，广泛采用的是油浸电力变压器。其中绝缘油起着散热和绝缘的双重作用。每台油浸电力变压器都要用大量的油、纸等绝缘材料。相对于变压器中用的硅钢片、铜或铝线而言，油、纸绝缘材料的耐热性和寿命为最低。根据电力变压器的事故分析情况看，电力变压器发生绝缘事故要占4/5以上，可见变压器绝缘的正确设计、制造、维护与试验是保证电力系统安全运行的重要环节。通常将变压器油箱以外的空气绝缘称为外绝缘；而在油箱以内的绝缘，包括绝缘油以及浸在油里的纸板等都属于内绝缘。内绝缘又常分为主绝缘及纵绝缘,它们分别是指绕组对地（包括相低压W奇低违绕t间）及绕组内部的绝缘。变压器绝缘的分类见下图。3变压器的工作原理上图所示的是单相变压器的单相原理图。为了便于分析，我们将高压绕组和低玉绕组分别画在两边。与电源相联的称为原绕组（或称初级绕组、一次绕组），与负载相联的称为副绕组（或称次级绕组、二次绕组）。原、副绕组的匝数分别为N1和N2。当原绕组接上交流电压U］时，原绕组中便有电流i1通过。原绕组的磁通势NJ］，产生的磁通绝大部分通过铁心而闭合，从而在副绕组中感应出电动势。如果副绕组接有负载，那么副绕组中就有电流i2通过。副绕组的磁通势N2i2也产生磁通，其绝大部分也通过铁心而闭合。因此,铁心中的磁通是一个由原、副绕组的磁通势共同产生的合成磁通，它称为主磁通，用®表示。主磁通穿过原绕组和副绕组而在其中感应出的电动势分别为〈和e2。此外，原、副绕组的磁通势还分别产生漏磁通和9。2（仅与本绕组相链），从而在各ee自的绕组中分别产生漏磁电动势eOi和匕。2。上图所示的是三相变压器的原理图二、配电变压器绝...
