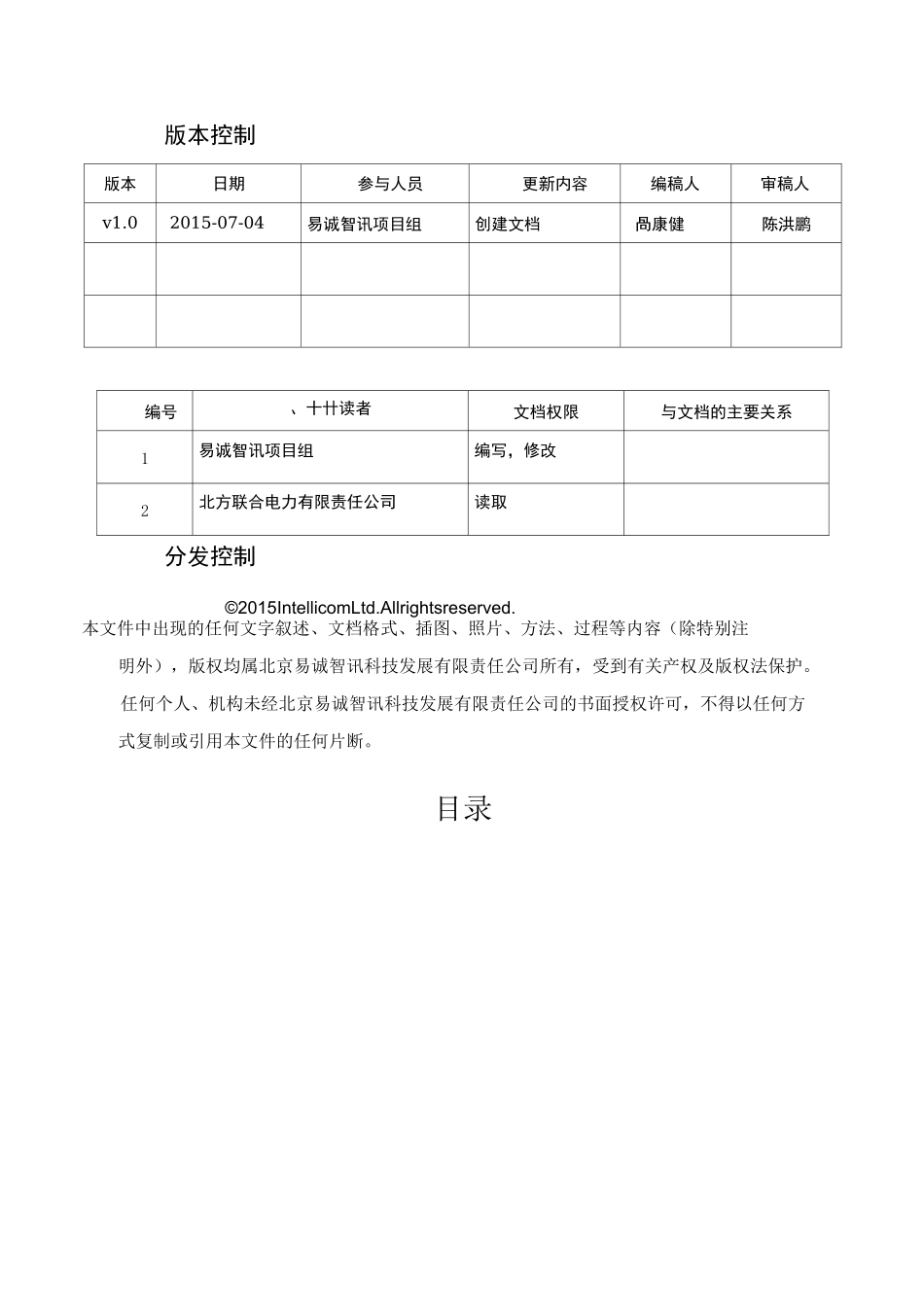

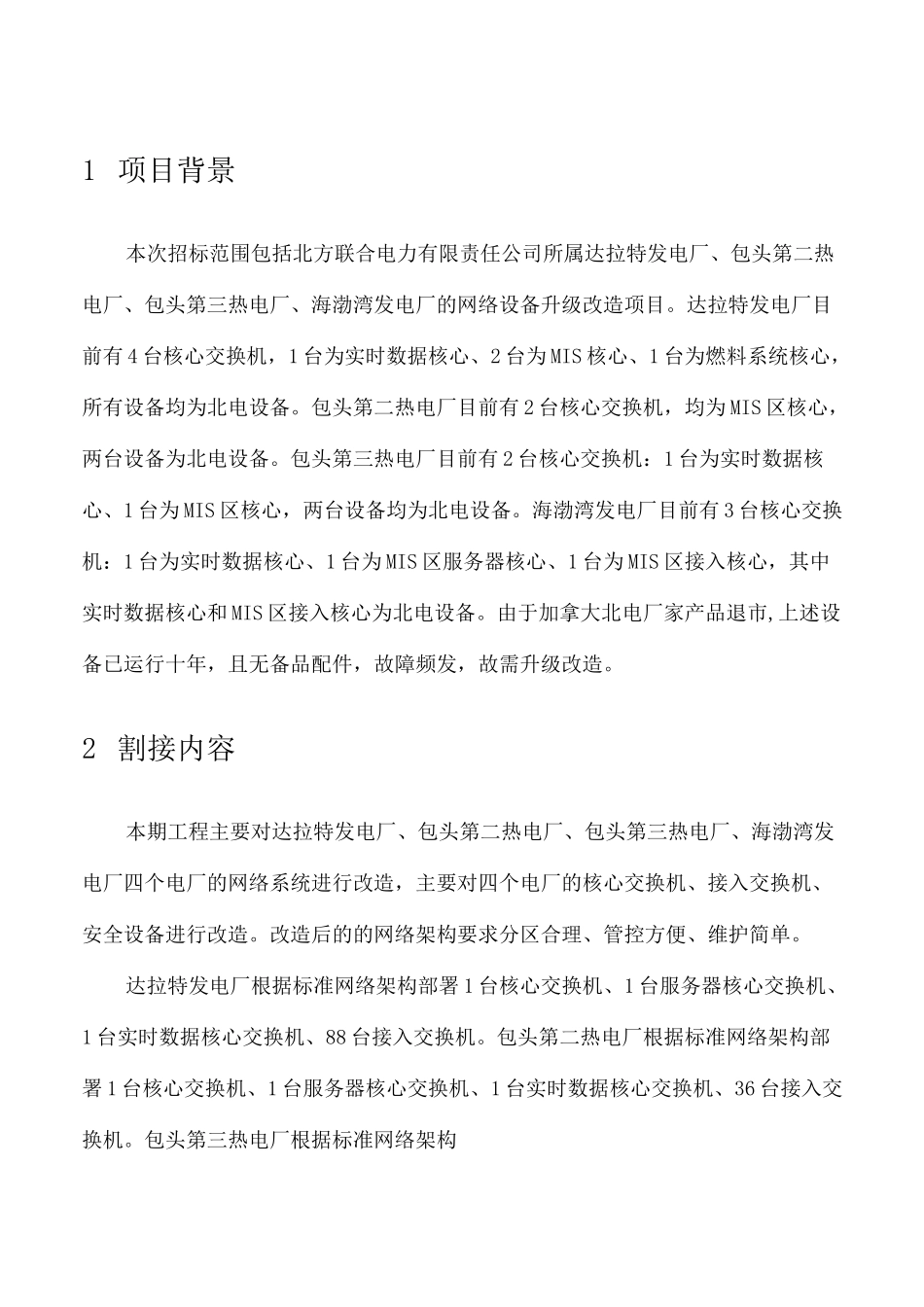

北方公司所属四个电厂网络设备升级改造项目割接方案V1.0北京易诚智讯科技发展有限责任公司2015年7月北京市朝阳区惠河南街四惠大厦5032-5038室邮编:100124版本控制版本日期参与人员更新内容编稿人审稿人v1.02015-07-04易诚智讯项目组创建文档咼康健陈洪鹏编号、十卄读者文档权限与文档的主要关系1易诚智讯项目组编写,修改2北方联合电力有限责任公司读取分发控制©2015IntellicomLtd.Allrightsreserved.本文件中出现的任何文字叙述、文档格式、插图、照片、方法、过程等内容(除特别注明外),版权均属北京易诚智讯科技发展有限责任公司所有,受到有关产权及版权法保护。任何个人、机构未经北京易诚智讯科技发展有限责任公司的书面授权许可,不得以任何方式复制或引用本文件的任何片断。目录1项目背景本次招标范围包括北方联合电力有限责任公司所属达拉特发电厂、包头第二热电厂、包头第三热电厂、海渤湾发电厂的网络设备升级改造项目。达拉特发电厂目前有4台核心交换机,1台为实时数据核心、2台为MIS核心、1台为燃料系统核心,所有设备均为北电设备。包头第二热电厂目前有2台核心交换机,均为MIS区核心,两台设备为北电设备。包头第三热电厂目前有2台核心交换机:1台为实时数据核心、1台为MIS区核心,两台设备均为北电设备。海渤湾发电厂目前有3台核心交换机:1台为实时数据核心、1台为MIS区服务器核心、1台为MIS区接入核心,其中实时数据核心和MIS区接入核心为北电设备。由于加拿大北电厂家产品退市,上述设备已运行十年,且无备品配件,故障频发,故需升级改造。2割接内容本期工程主要对达拉特发电厂、包头第二热电厂、包头第三热电厂、海渤湾发电厂四个电厂的网络系统进行改造,主要对四个电厂的核心交换机、接入交换机、安全设备进行改造。改造后的的网络架构要求分区合理、管控方便、维护简单。达拉特发电厂根据标准网络架构部署1台核心交换机、1台服务器核心交换机、1台实时数据核心交换机、88台接入交换机。包头第二热电厂根据标准网络架构部署1台核心交换机、1台服务器核心交换机、1台实时数据核心交换机、36台接入交换机。包头第三热电厂根据标准网络架构部署1台核心交换机、1台服务器核心交换机、1台实时数据核心交换机、25台接入交换机。海渤湾发电厂根据标准网络架构部署1台核心交换机、1台实时数据核心交换机、20台接入交换机,同时还需要为海渤湾电厂配套采购一台用于实时网络和MIS网之间安全防护的防火墙。3总体割接方案和计划割接时间及具体区域(分表)单位名称割接步骤实施时间实施内容备注XX电厂第一步割接前测试第二步用户侧割接第三步服务器区割接第四步生产实时区割接在割接工作进行之前需要收集到所要实施单位的相关材料,包括:网络设备互联信息,IP地址规划,交换机的管理信息,网络实施拓扑图,所有网络设备的配置备份存档。在网络实施的过程中同时需要北方相关部门相互配合,以保障顺利的网络割接工作。4具体割接实施方案4.1割接准备工作在正式割接之前,需要完成以下准备工作1.资料准备:①详细整理各区域现有网络连接资料:《原北方XX电厂网络设备互联表》②根据新网络连接设计,整理出新的《北方XX电厂网络设备互联表》③使用标签纸标记,设备所连接的线缆、网络设备的名称④网络割接的《XX电厂割接方案》⑤网络割接的《XX电厂割接手册》⑥整理出服务器区各服务器与核心交换机的端口的连接情况《服务器与交换机接口对应表》2.业务统计统计出在割接中所能影响的业务系统,并将相关详细信息列出,以便于割接后进行业务系统正常与否的验证。骨口.丿丁号业务名称业务服务器IP业务系统域名业务对应端口访问业务群体12343.设备上架①将切改需要新增安装的设备(如交换机、光纤、模块、电源等)提前准备妥当②准备相应的工具及辅材:标签纸、机柜螺丝、螺丝刀、机柜托盘线缆、扎带、接地线③核实机房的供电环境和供电PDU是否可以满足设备需求、核实机房是否具备接地环境④核实机房内是否拥有足够的机柜空间供新设备上架使用,以及规划摆放的位置⑤按规划设计要求进行设备上架安装4.整体流程如下骨口.序号工作内容要求完成时间操作人确认人1制定割接方案,发...
