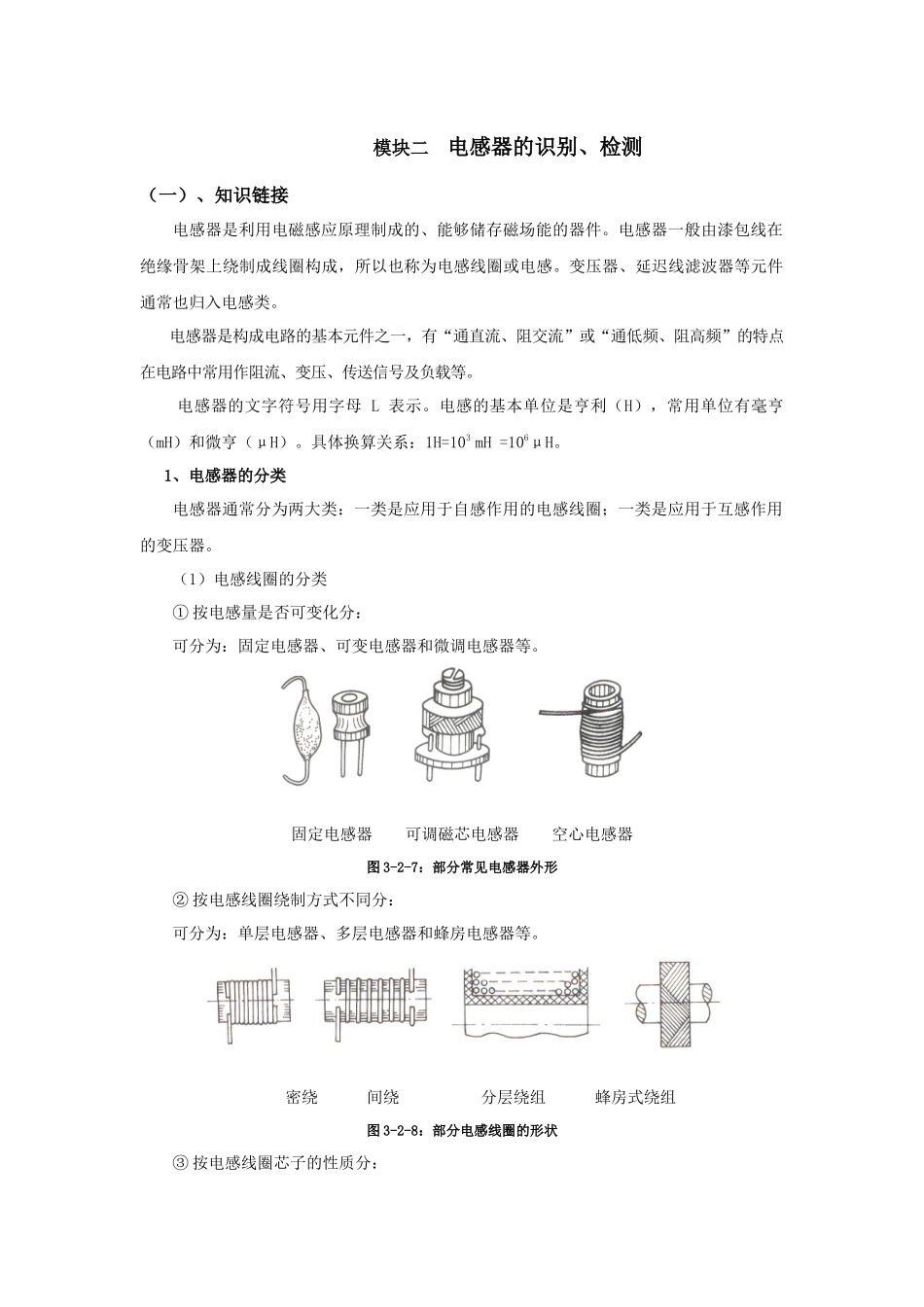

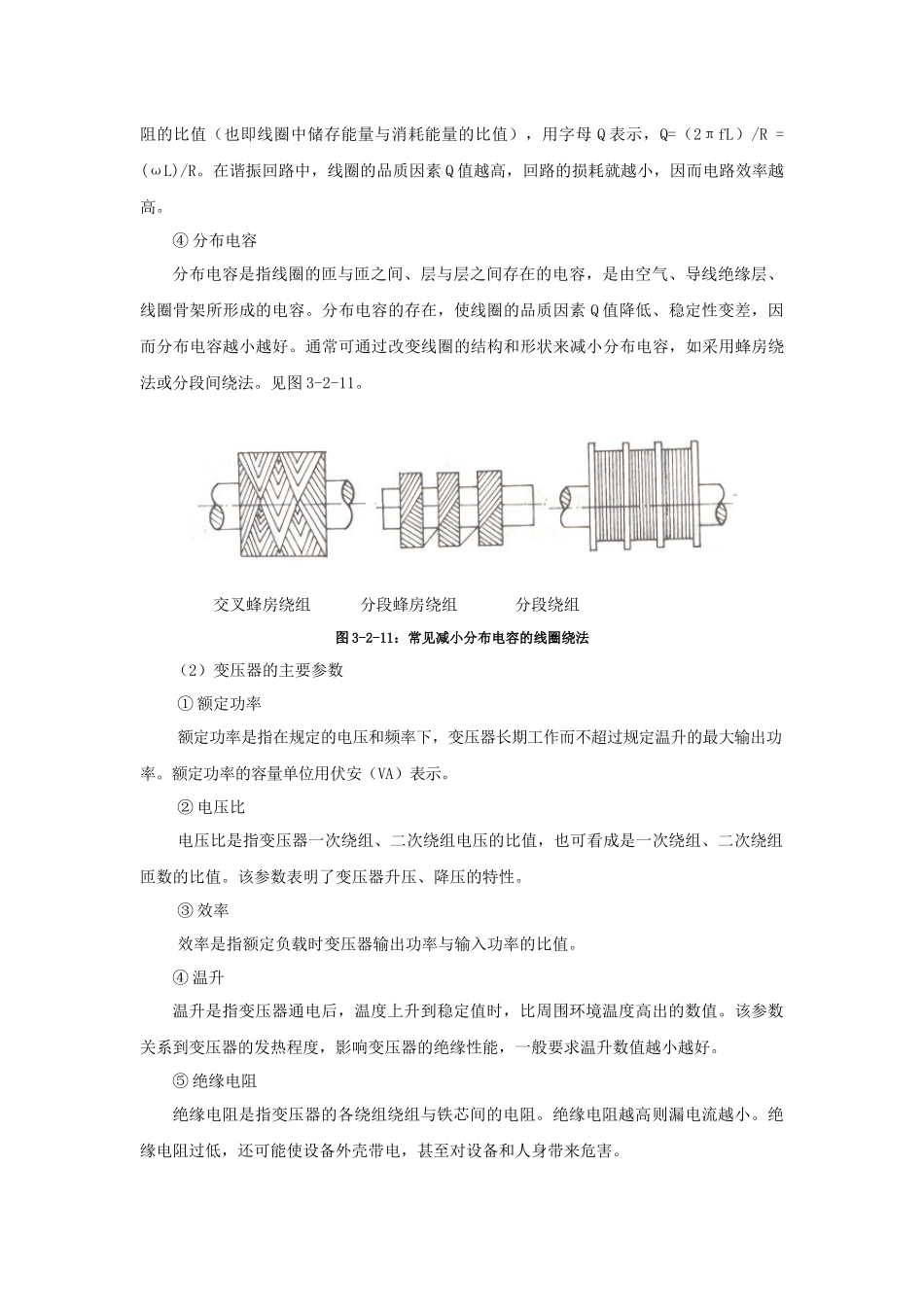

模块二电感器的识别、检测（一）、知识链接电感器是利用电磁感应原理制成的、能够储存磁场能的器件。电感器一般由漆包线在绝缘骨架上绕制成线圈构成，所以也称为电感线圈或电感。变压器、延迟线滤波器等元件通常也归入电感类。电感器是构成电路的基本元件之一，有“通直流、阻交流”或“通低频、阻高频”的特点在电路中常用作阻流、变压、传送信号及负载等。电感器的文字符号用字母L表示。电感的基本单位是亨利（H），常用单位有毫亨（mH）和微亨（μH）。具体换算关系：1H=103mH=106μH。1、电感器的分类电感器通常分为两大类：一类是应用于自感作用的电感线圈；一类是应用于互感作用的变压器。（1）电感线圈的分类①按电感量是否可变化分：可分为：固定电感器、可变电感器和微调电感器等。固定电感器可调磁芯电感器空心电感器图3-2-7：部分常见电感器外形②按电感线圈绕制方式不同分：可分为：单层电感器、多层电感器和蜂房电感器等。密绕间绕分层绕组蜂房式绕组图3-2-8：部分电感线圈的形状③按电感线圈芯子的性质分：可分为：空心电感器、磁芯电感器、铜芯电感器等。④按用途分：可分为：高频扼流线圈（通低频、阻高频）、低频扼流线圈（通直流、阻交流）、天线线圈、振荡线圈、偏转线圈、行线性调整线圈等。电感器符号带磁芯微调电感器符号带铁芯电感器符号图3-2-9：部分常用电感器图形符号（2）变压器的分类①按变压器铁芯和线圈结构分：可分为：有芯式变压器（大功率）、壳式变压器（小功率）。②按变压器的使用频率分：可分为：高频变压器、中频变压器和低频变压器。空心变压器铁芯变压器磁芯变压器图3-2-10：常见变压器符号2、电感器的主要参数（1）电感线圈的主要参数①标称电感量电感量也叫自感系数，是表示线圈产生感应电动势能力的一个物理量，可以反应电感存储磁场能的本领，它的大小决定于电感线圈的匝数、线径、几何尺寸、磁芯的导磁率等。②额定工作电流额定工作电流是指电感器连续正常工作所允许通过的最大电流。额定电流是高频、低频扼流线圈和大功率谐振线圈的重要参数。③品质因素品质因素是指线圈在某一频率的交流电压下工作时所呈现出来的感抗与线圈总损耗电阻的比值（也即线圈中储存能量与消耗能量的比值），用字母Q表示，Q=（2πfL）/R=(ωL)/R。在谐振回路中，线圈的品质因素Q值越高，回路的损耗就越小，因而电路效率越高。④分布电容分布电容是指线圈的匝与匝之间、层与层之间存在的电容，是由空气、导线绝缘层、线圈骨架所形成的电容。分布电容的存在，使线圈的品质因素Q值降低、稳定性变差，因而分布电容越小越好。通常可通过改变线圈的结构和形状来减小分布电容，如采用蜂房绕法或分段间绕法。见图3-2-11。交叉蜂房绕组分段蜂房绕组分段绕组图3-2-11：常见减小分布电容的线圈绕法（2）变压器的主要参数①额定功率额定功率是指在规定的电压和频率下，变压器长期工作而不超过规定温升的最大输出功率。额定功率的容量单位用伏安（VA）表示。②电压比电压比是指变压器一次绕组、二次绕组电压的比值，也可看成是一次绕组、二次绕组匝数的比值。该参数表明了变压器升压、降压的特性。③效率效率是指额定负载时变压器输出功率与输入功率的比值。④温升温升是指变压器通电后，温度上升到稳定值时，比周围环境温度高出的数值。该参数关系到变压器的发热程度，影响变压器的绝缘性能，一般要求温升数值越小越好。⑤绝缘电阻绝缘电阻是指变压器的各绕组绕组与铁芯间的电阻。绝缘电阻越高则漏电流越小。绝缘电阻过低，还可能使设备外壳带电，甚至对设备和人身带来危害。3、电感器的型号命名方法图3-2-12：电感器的型号命名方法（1）电感线圈型号由四部分组成，分别代表产品的主称、特征、分类型式和区别代号，参见图3-2-12。例1：LGX表示小型高频电感线圈。第一部分：主称，用字母表示第二部分：尺寸，用数字表示第三部分：级数，用数字表示图3-2-13：变压器的型号命名方法（2）变压器型号由三部分组成，参见图3-2-13。例2：DB-60-2表示60VA电源变压器。4、电感器的标志方法电感器的标志方法与电阻器、电容器的标志方法相同，有直标法、文字符号法和色标法。电感...
