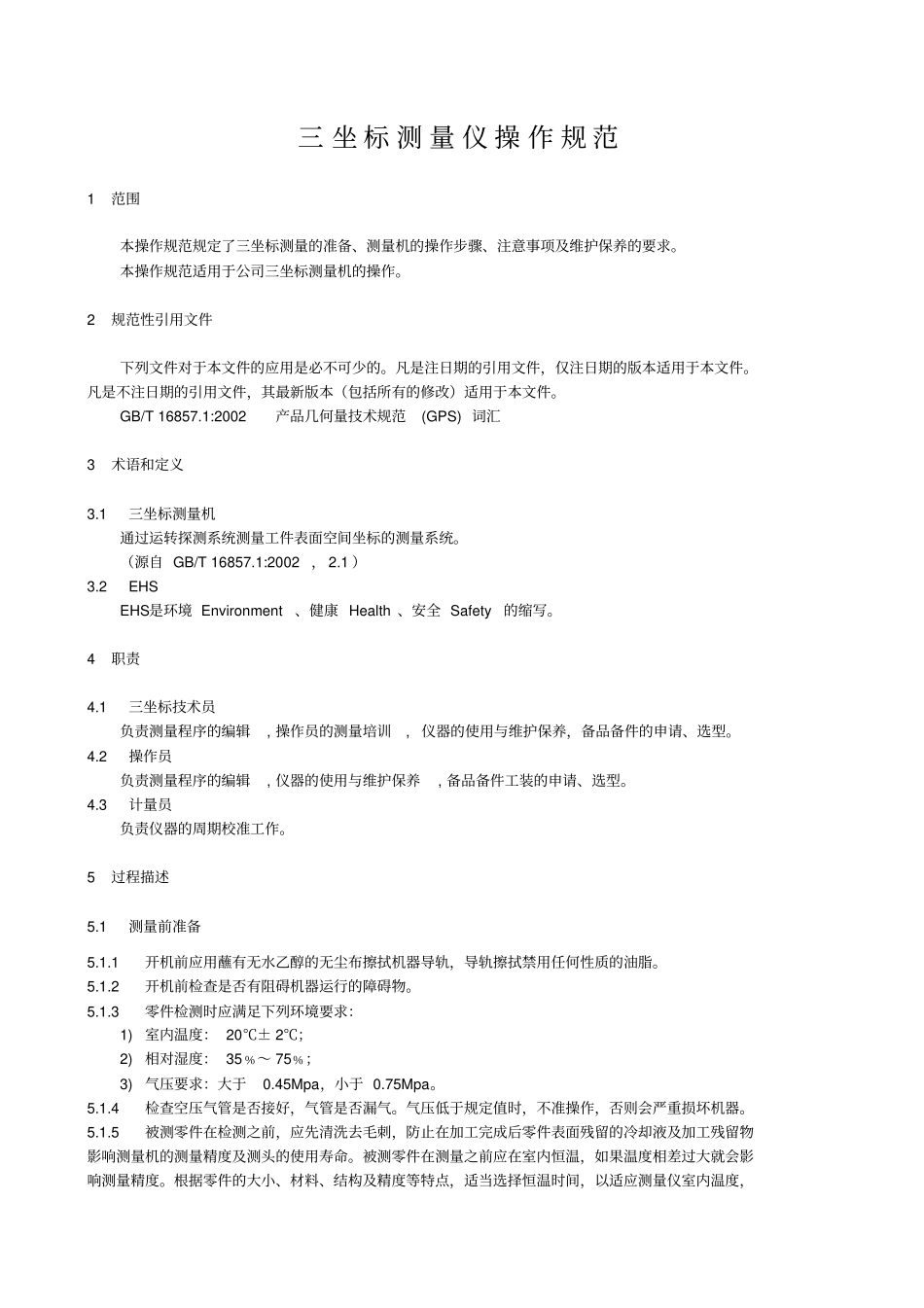

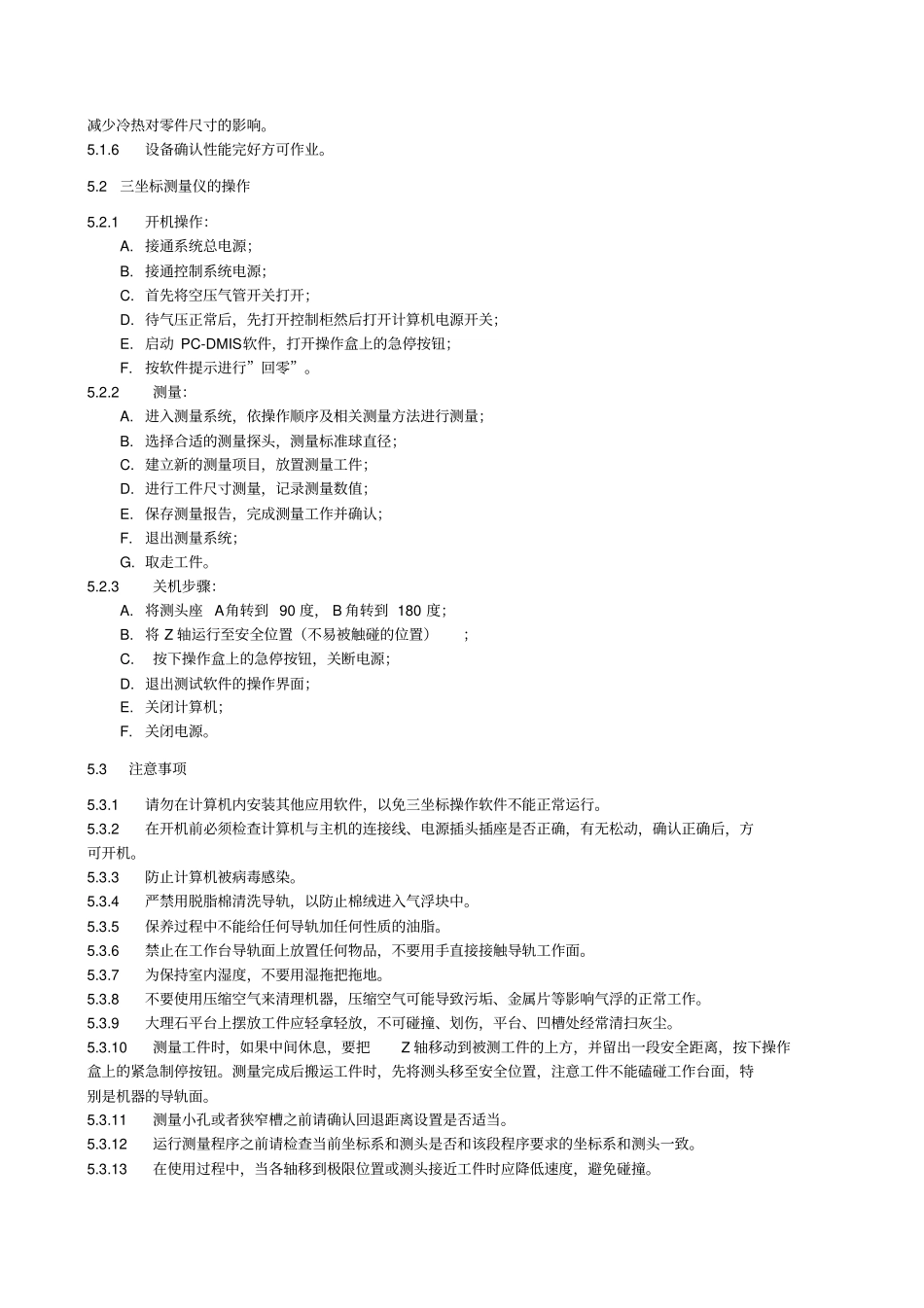

三坐标测量仪操作规范1范围本操作规范规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。本操作规范适用于公司三坐标测量机的操作。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。GB/T16857.1:2002产品几何量技术规范(GPS)词汇3术语和定义3.1三坐标测量机通过运转探测系统测量工件表面空间坐标的测量系统。（源自GB/T16857.1:2002，2.1）3.2EHSEHS是环境Environment、健康Health、安全Safety的缩写。4职责4.1三坐标技术员负责测量程序的编辑,操作员的测量培训,仪器的使用与维护保养，备品备件的申请、选型。4.2操作员负责测量程序的编辑,仪器的使用与维护保养,备品备件工装的申请、选型。4.3计量员负责仪器的周期校准工作。5过程描述5.1测量前准备5.1.1开机前应用蘸有无水乙醇的无尘布擦拭机器导轨，导轨擦拭禁用任何性质的油脂。5.1.2开机前检查是否有阻碍机器运行的障碍物。5.1.3零件检测时应满足下列环境要求：1)室内温度：20℃±2℃；2)相对湿度：35﹪～75﹪；3)气压要求：大于0.45Mpa，小于0.75Mpa。5.1.4检查空压气管是否接好，气管是否漏气。气压低于规定值时，不准操作，否则会严重损坏机器。5.1.5被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，适当选择恒温时间，以适应测量仪室内温度，减少冷热对零件尺寸的影响。5.1.6设备确认性能完好方可作业。5.2三坐标测量仪的操作5.2.1开机操作：A.接通系统总电源；B.接通控制系统电源；C.首先将空压气管开关打开；D.待气压正常后，先打开控制柜然后打开计算机电源开关；E.启动PC-DMIS软件，打开操作盒上的急停按钮；F.按软件提示进行”回零”。5.2.2测量：A.进入测量系统，依操作顺序及相关测量方法进行测量；B.选择合适的测量探头，测量标准球直径；C.建立新的测量项目，放置测量工件；D.进行工件尺寸测量，记录测量数值；E.保存测量报告，完成测量工作并确认；F.退出测量系统；G.取走工件。5.2.3关机步骤：A.将测头座A角转到90度，B角转到180度；B.将Z轴运行至安全位置（不易被触碰的位置）；C.按下操作盒上的急停按钮，关断电源；D.退出测试软件的操作界面；E.关闭计算机；F.关闭电源。5.3注意事项5.3.1请勿在计算机内安装其他应用软件，以免三坐标操作软件不能正常运行。5.3.2在开机前必须检查计算机与主机的连接线、电源插头插座是否正确，有无松动，确认正确后，方可开机。5.3.3防止计算机被病毒感染。5.3.4严禁用脱脂棉清洗导轨，以防止棉绒进入气浮块中。5.3.5保养过程中不能给任何导轨加任何性质的油脂。5.3.6禁止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。5.3.7为保持室内湿度，不要用湿拖把拖地。5.3.8不要使用压缩空气来清理机器，压缩空气可能导致污垢、金属片等影响气浮的正常工作。5.3.9大理石平台上摆放工件应轻拿轻放，不可碰撞、划伤，平台、凹槽处经常清扫灰尘。5.3.10测量工件时，如果中间休息，要把Z轴移动到被测工件的上方，并留出一段安全距离，按下操作盒上的紧急制停按钮。测量完成后搬运工件时，先将测头移至安全位置，注意工件不能磕碰工作台面，特别是机器的导轨面。5.3.11测量小孔或者狭窄槽之前请确认回退距离设置是否适当。5.3.12运行测量程序之前请检查当前坐标系和测头是否和该段程序要求的坐标系和测头一致。5.3.13在使用过程中，当各轴移到极限位置或测头接近工件时应降低速度，避免碰撞。5.3.14在工作过程中如有异常情况，应立即停机断电，注意气表压力，如发现缺气、漏气时不可继续作业，在排除故障后方可使用。5.3.15定期对仪器进行保养维护，预防高温、过湿、灰尘、腐蚀性介质、水等浸入仪器或计算机内部。5.3.16试验过程中，如有异常情况，请立即按下“紧急制停”按钮。5.3.17离开操作台后，必须将移动速度按钮移...
